5 Abgassystem montieren
5.4

Schornsteinanschluss herstellen

5.4.1 Konzentrische Mauerdurchführung
montieren
Dichtung in der Muffe des Abgasrohres (Bild 17,
Pos. 2) der konzentrischen Mauerdurchführung mit
Gleitmittel CENTROCERIN
Abgasrohr auf den Stützbogen stecken.
Außenrohr und Abgasrohr auf einen Überstand von
50 mm kürzen (Bild 17).
Schnittkanten sorgfältig entgraten.
Außenrohr in die Montageöffnung einmauern.
Abdeckblende (Bild 17, Pos. 1) stecken, Dübellö-
cher setzen und Abdeckblende anschrauben.
5.4.2 Verbindung Heizkessel – konzentrische
Mauerdurchführung herstellen
Nur GA-X: Zuluftrohr (Bild 18, Pos. 2) auf konzentri-
sche Mauerdurchführung stecken.
Revisionsbogen bzw. -Rohr über konzentrisches
Rohr mit der konzentrischen Mauerdurchführung
(bzw. dem Zuluftrohr bei GA-X) verbinden (Bild 18).
Abgasrohr alle 2 m bauseitig mit Befestigungsschel-
len (Bild 18, Pos. 1) befestigen.
5.5

Zertifizierungs-Aufkleber anbringen

Den mitgelieferten Zertifizierungs-Aufkleber an einer
gut sichtbaren Stelle am Abgassystem anbringen.
18 Montageanleitung Abgassysteme GA-K und GA-X - Änderungen aufgrund technischer Verbesserungen vorbehalten.
®
dünn einstreichen und
50
1

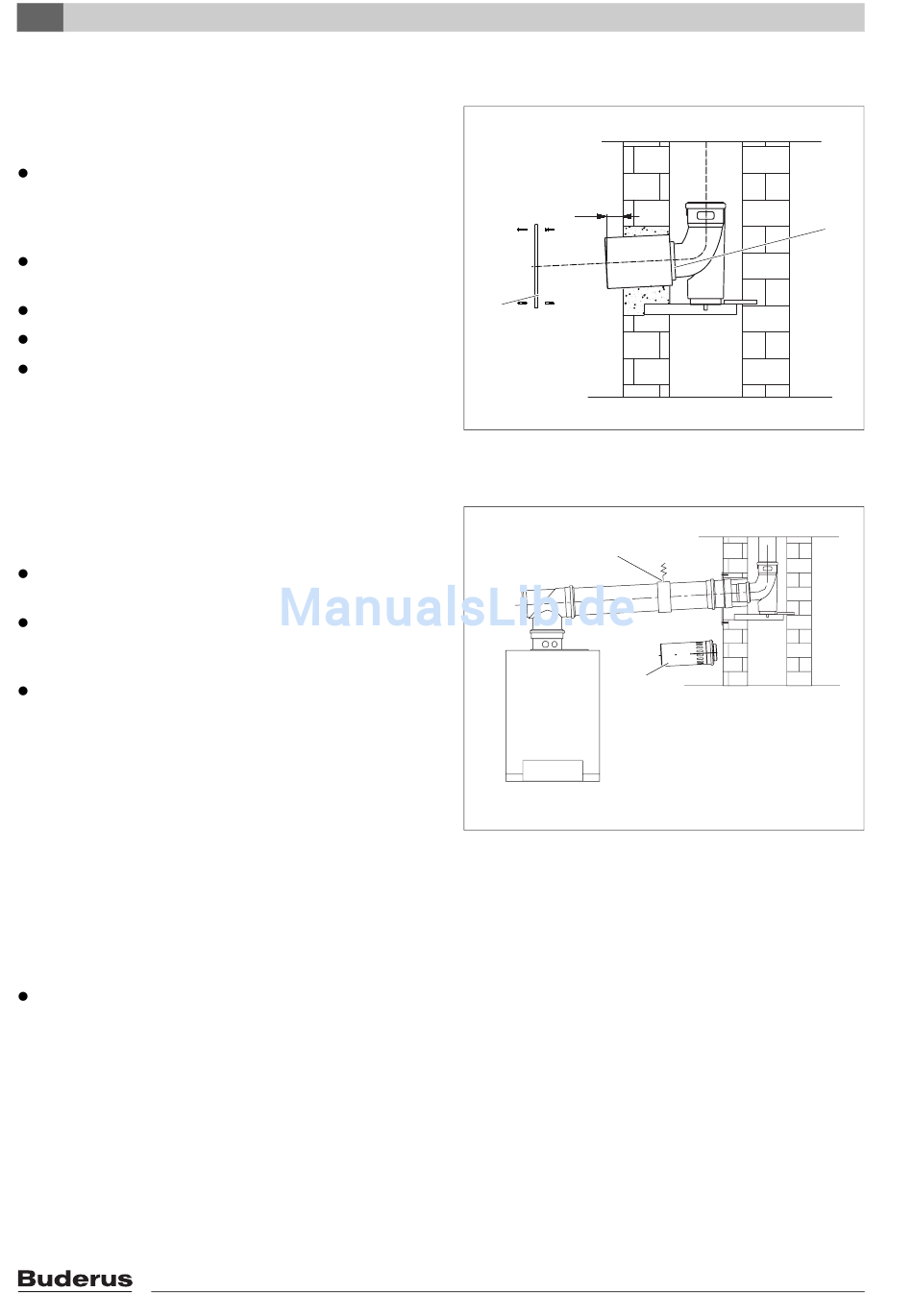

Bild 17 Schornsteinanschluss herstellen (Maß in mm)
1
Abdeckblende
2
Abgasrohr der konzentrischen Mauerdurchführung
1
2
Bild 18 Heizkessel mit Schornsteinanschluss verbinden
1
Befestigungsschellen
2
Zuluftrohr (nur GA-X)
2
