Buderus GA-K Montageanleitung
Vorschau ausblenden
Andere Handbücher für GA-K:
- Montageanweisung (19 Seiten) ,
- Montageanweisung (16 Seiten)
Verwandte Anleitungen für Buderus GA-K
Inhaltszusammenfassung für Buderus GA-K
- Seite 1 Montageanleitung Abgassystem- Grundbausätze GA-K und GA-X Für das Fachhandwerk aus Kunststoff Vor Montage sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
Sicherheitsabstände zu brennbaren Baustoffen Hinweise zu Revisionsöffnungen Abgassystem montieren Allgemeine Hinweise zur Montage Grundbausatz montieren (alle Abgassysteme) Kunststoff-Abgasrohr montieren Schornsteinanschluss herstellen Zertifizierungs-Aufkleber anbringen Abgassystem prüfen Raumluftunabhängiger Betrieb (GA-K) Raumluftabhängiger Betrieb (GA-X) Montageanleitung Abgassysteme GA-K und GA-X - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 3: Allgemeines
Montageanweisung auszuführen. Die maximal zulässige Baulänge und die Anzahl der Rohrumlenkungen ist im Kapitel „Technische Daten“ angegeben. Eine Berechnung der Abgasanlage nach DIN EN 13384 ist nicht erforderlich. Montageanleitung Abgassysteme GA-K und GA-X - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 4: Sicherheit
Körperverletzungen oder sogar zum Tode führen kann. VERLETZUNGSGEFAHR/ANLAGEN- SCHADEN Weist auf eine potenziell gefährliche Situa- tion hin, die zu mittleren oder leichten Kör- perverletzungen oder zu Sachschäden führen kann. Montageanleitung Abgassysteme GA-K und GA-X - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 5: Werkzeuge, Materialien Und Hilfsmittel
– Montageseil, mind. 3 m länger als der Schornstein. Entsorgung Entsorgen Sie das Verpackungsmaterial des Abgas- systems umweltgerecht. Entsorgen Sie Komponenten der Abgasanlage, die ausgetauscht werden, durch eine autorisierte Stelle umweltgerecht. Montageanleitung Abgassysteme GA-K und GA-X - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 6: Produktbeschreibung, Lieferumfang Und Technische Daten

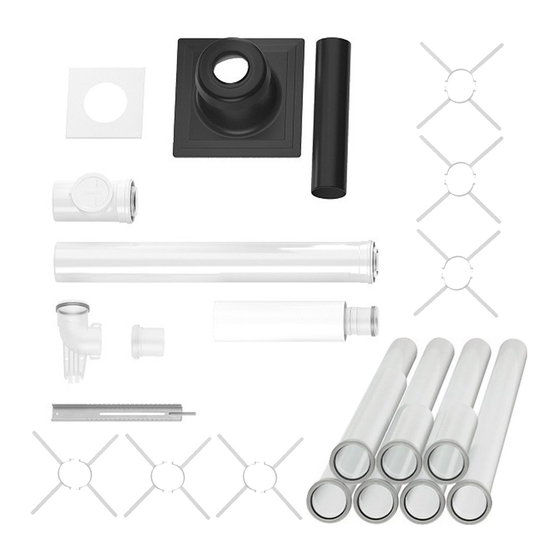

Pos. 11: konzentrisches Revisionsrohr (GB125) 1 × ® Gleitmittel CENTROCERIN 1 × EG-Baumusterprüfbescheinigung 1 × Zertifizierungs-Aufkleber 1 × Entfällt bei GA-K bis 45 kW DN 110 ab 60 kW Bild 2 Lieferumfang Grundbausatz GA-K Montageanleitung Abgassysteme GA-K und GA-X - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 7: Grundbausatz Ga-K (Dn160/110)
1 × Pos. 8: Mündungsrohr, DN 110, L = 500 mm 1 × ® Gleitmittel CENTROCERIN 1 × EG-Baumusterprüfbescheinigung 1 × Zertifizierungs-Aufkleber 1 × Bild 4 Lieferumfang Grundbausatz GA-K Montageanleitung Abgassysteme GA-K und GA-X - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 8: Grundbausatz Ga-X
Räumen erlaubt, in denen sich ständig Personen aufhal- Bild 5 Grundbausatz GA-X ten. Zuluftrohr Bestandteile des Lieferumfangs (Bild 5, Ergänzung Hinterlüftungsöffnung zu Grundbausatz GA-K oder LAS-K) Pos. 1: Zuluftrohr, DN 125 1 × Montageanleitung Abgassysteme GA-K und GA-X - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 9: Technische Daten
Rohrumlenkungen zulässig (weitere auf Anfrage). Weitere Umlenkungen bei Öl-Brennwertkes- seln - siehe Katalog oder auf Anfrage. Ausnahme: Ab 35 kW reduziert sich die zulässige Gesamtbaulänge um 1,5 m je zusätzlicher Rohrumlen- kung. Montageanleitung Abgassysteme GA-K und GA-X - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 10: Hinweise Für Installation Und Betrieb
Wenn im Betrieb weiterhin mit einer Staubbelastung zu rechnen ist oder Rückstände der Öl- bzw. Festbrenn- stofffeuerstätte anfallen, können statt des Grundbausat- zes GA-K die Grundbausätze GAL-K oder DO-S verwendet werden. Montageanleitung Abgassysteme GA-K und GA-X - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 11: Sicherheitsabstände Zu Brennbaren Baustoffen
Vor und nach jeder Umlenkung von mehr als 30° ein zusätzliches Revisionsrohr installieren. Standfläche von mindestens 0,5 × 0,5 m vor der Bild 7 Revisionsöffnungen oberen Revisionsöffnung frei halten. Montageanleitung Abgassysteme GA-K und GA-X - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 12: Anordnung Der Oberen Revisionsöffnung (Abgassysteme Für Öl-Brennwertkessel)
2 x D aufweist Vor und nach jeder Umlenkung von mehr als 30° ein zusätzliches Revisionsrohr installieren. Standfläche von mindestens 0,5 × 0,5 m vor der oberen Revisionsöffnung frei halten. Montageanleitung Abgassysteme GA-K und GA-X - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 13: Abgassystem Montieren
Bild 9, Pos. 3) nachschieben. Darauf achten, dass sich die Dichtungen nicht ver- schieben. Rohrverbindung lösen Rohre unter leichter Drehung auseinander ziehen. Bild 9 Rohrverbindung herstellen Dichtungen Abgasrohre (Innenrohre) Zuluftrohr (Außenrohr) Montageanleitung Abgassysteme GA-K und GA-X - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 14: Grundbausatz Montieren (Alle Abgassysteme)
Das Maß B ergibt sich aus dem Maß A, unter Beachtung eines Gefälles von 3°. 3° Gefälle entspricht 5,5 cm/m. Durchbruch zum Schornstein entsprechend dem Durchmesser der Mauerdurchführung herstellen. Bild 11 Lage der Schachtdurchführung bestimmen Montageanleitung Abgassysteme GA-K und GA-X - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 15: Auflageschiene Montieren
Bild 12 Auflageschiene montieren, rechts mit Hinterlüftung (Maße in mm) Auflageschiene Hinterlüftungsöffnung 5.2.4 Hinterlüftungsöffnung herstellen (nur GA-X) Unterhalb der Schornsteindurchführung einen Durchbruch für die Hinterlüftungsöffnung (Bild 12, Pos. 2) herstellen. Hinterlüftungsöffnung mit Lüftungsgitter verschlie- ßen. Montageanleitung Abgassysteme GA-K und GA-X - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 16: Kunststoff-Abgasrohr Montieren
Stützbogens und Mündungsrohr (Bild 13, Stützbogen Pos. 2) mit Hilfe des Montageseiles ermitteln. Mündungsrohr Rohre entsprechend der gemessenen Rohrlänge L zusammenstellen. Um die Rohrlänge L zu erreichen, eventuell Rohre kürzen und sorgfältig entgraten. Montageanleitung Abgassysteme GA-K und GA-X - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 17: Abgasrohr In Den Schornstein Einführen
Bild 16 Kaminkopfabdeckung montieren (Maße in mm) Kaminkopfabdeckung anschrauben und wasserdicht abdichten. Oberteil der Kaminkopfabdeckung (Regenkappe) Schnittlinien Oberteil der Kaminkopfabdeckung über das Abgas- rohr schieben und bis zum Einrasten nach unten drü- cken. Montageanleitung Abgassysteme GA-K und GA-X - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 18: Schornsteinanschluss Herstellen
(Bild 18, Pos. 1) befestigen. Bild 18 Heizkessel mit Schornsteinanschluss verbinden Befestigungsschellen Zuluftrohr (nur GA-X) Zertifizierungs-Aufkleber anbringen Den mitgelieferten Zertifizierungs-Aufkleber an einer gut sichtbaren Stelle am Abgassystem anbringen. Montageanleitung Abgassysteme GA-K und GA-X - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 19: Abgassystem Prüfen
Messfehler zu vermeiden. Wenn die Messung einen höheren CO -Wert oder einen kleineren O -Wert ergibt, ist eine Druckprüfung erforderlich. Raumluftabhängiger Betrieb (GA-X) Bei raumluftabhängigem Betrieb ist die Dichtheit durch eine Druckprüfung nachzuweisen. Montageanleitung Abgassysteme GA-K und GA-X - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 20 Service-Center Deutschland: Berlin (0180) 3 22 34 00 Österreich Dortmund (0180) 3 67 14 04 Esslingen (0180) 3 67 14 02 Buderus Austria Heiztechnik GmbH Gießen (0180) 3 22 34 34 Karl-Schönherr-Str. 2 Hamburg (0180) 3 67 14 00 A-4600 Wels...
