Inhaltszusammenfassung für Udirc U31W Navigator

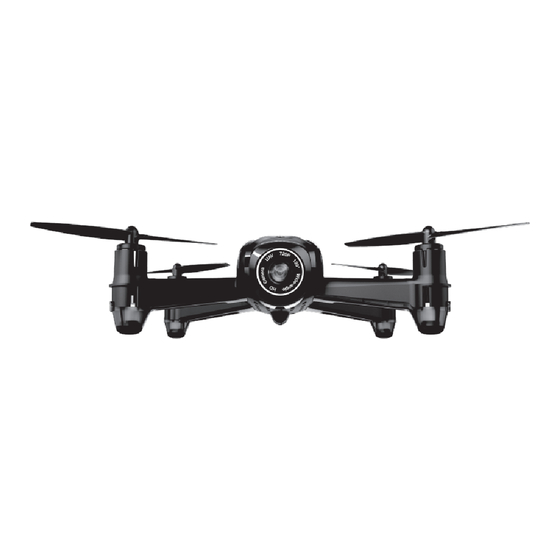

- Seite 1 Ausgestattet mit einer WiFi 120° Weitwinkel HD Kamera mit 720P U31W Bedienungsanleitung Alter 14 +...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Hinweise ................3 Sicherheitshinweise ................3 Sicherheitshinweis für den Fluakku ..........4 Flugakku laden .................. 5 Checkliste vorm ersten Flug ............. 5 Anleitung für Drohne und Sender ............6 Flugvorbereitung ................10 Beschreibung der Funktionen ............13 Smartphone APP ................ -
Seite 3: Wichtige Hinweise
Wichtige Hinweise Danke, dass Sie sich dafür entschieden haben ein Produkt von UDIRC zu kaufen. Dieses Produkt ist kein Spielzeug, und für Kinder unter 14 Jahren nicht geeignet. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie dieses Produkt verwenden. Wenn Sie diese Drohne verwenden akzeptieren Sie alle Inhalte in dieser Bedienungsanleitung. -
Seite 4: Sicherheitshinweis Für Den Fluakku
(4) Fernab von nasser Umgebung Das Innere der Drohne ist mit vielen elektrischen Präzisionsteilen ausgestattet. Vermei- den Sie dass Nässe und Wasser in das Innere der Drohne gelangen kann. Dadurch vermeiden Sie, dass diese Teile beschädigt werden, und es dadurch nicht zu Unfällen kommt. -
Seite 5: Flugakku Laden
Den Flugakku laden 1. Verbinden Sie zuerst den Akku der Drohne mit dem USB Kabel. Wählen Sie eine der unten beschriebenen Möglichkeiten um den Akku zu laden. 2. Während dem Laden leuchtet ein rotes Licht auf, und das Licht leuchtet grün, wenn der Akku geladen ist. -
Seite 6: Anleitung Für Drohne Und Sender
Anleitung für Drohne und Sender Drohne Vorderseite Kamera Propeller A Propeller B Drohnen Ein/Aus Schalter Gehäuse Links Rechts Linker Schutz Rechter Schutz Propeller B Propeller A Akku Halter Rückseite LED Streifen LED Streifen (grün) (grün) Gummidämpfer Gummidämpfer LED Streifen... -
Seite 7: Explosionszeichnung
Explosionszeichnung Name Name Drohnen Gehäuse Rechte vordere LED Abdeckung Propeller A (im Uhrzeigersinn) Gummidämpfer Rechter Schutz Empfängerboard Motor i. Uhrzeigersinn (roter Stecker) Akku Halter oben Propeller B (gegen den Uhrzeigersinn) Flugakku Akku Halter unten Motor gegen den Uhrzeigersinn weißer Stecker) Kameraboard Drohnen Gehäuse unten... - Seite 8 Sender Smartphone Halter Ein/Aus Schalter Rechter Hebel Linker Hebel (Gas/Drehen) (Vorwärts/rückwärts, links, rechts) Knopf für Start/Landen Heading Hold Mode Notlandeknopf High/Medium/Low Trimmer Mode Knopf Geschwindigkeits- Knopf Batterieabdeckung Kurzanleitung für die Funktionen der Hebel/Knöpfe Drücken Sie den Hebel nach vorne/ hinten/ links/ rechts wird die Drohne hoch/runter Linker Hebel fliegen und nach links/rechts drehen.
-
Seite 9: Batterien Installieren
Batterien installieren Öffnen Sie die Batterieabdeckung an der Rückseite des Senders. Dann installieren Sie 4 Alkaline Batterien (AA nicht beinhaltet) in der Batteriebox, und achten dabei auf die richtige Polarität, siehe Bilder 1 und 2. 4 x 1.5V Alkaline Batterien... -
Seite 10: Flugvorbereitung
Flugvorbereitung Anbindung 1. Schalten Sie den Sender ein (Bild 7), und die LED fängt schnell zu blinken an. Dann schieben Sie den linken Hebel ganz nach hinten und lassen diesen wieder los. Der linke Hebel geht automatisch zurück in die mittlere Position (Bild 8 und 9). -
Seite 11: Anleitung Für Die Kalibrierung
Bild 12 4. Nach dem Aktivieren der Motoren, drücken Sie den linken Hebel langsam nach vorne, um die Drohne zu fliegen, und ziehen den linken Hebel ganz langsam ganz nach unten, um die Drohne langsam auf dem Boden zu landen. -
Seite 12: Flugsteuerung
Flugsteuerung Hinweis: Jedes Mal, bevor die Drohne abhebt, bewegen Sie den linken und rechten Hebel gleichzeitig, wie auf Bild 16 gezeigt (im 45 Grad Winkel), um die Motoren zu starten. Drücken Sie den linken Hebel langsam nach vorne, um die Drohne zu fliegen, oder drücken Sie den Startknopf nach unten, um abzuheben. -
Seite 13: Beschreibung Der Funktionen
Beschreibung der Funktionen Knopf für Start/Lande Mode 1. Methode 1(Starten): Um den Motor zu starten bewegen Sie den linken und rechten Hebel, wie auf Bild 16 gezeigt, danach lassen Sie die Hebel wieder los. Dann drücken Sie den linken Hebel nach oben, damit die Drohne auf eine bestimmte Höhe steigen kann. -
Seite 14: Heading Hold Mode (Gyro Stabilisiert)
High/Medium/Low Geschwindigkeits- Mode Drücken Sie den Knopf nach unten, werden Sie ein „di” hören, dies zeigt den Low Speed Mode „L” an. Wenn Sie ein „di.di” hören ist dies der Medium Speed Mode „M”, und hören Sie „di.di.di” ist dies der High Speed Mode „H”. -
Seite 15: Akkualarm
* Drücken Sie den Heading Hold Mode Knopf und die linke und rechte LED der Drohne fangen an abwechselnd zu blinken. Dies zeigt an, dass sich die Drohne im Heading Hold Mode befindet. Drücken Sie noch mal den Heading Hold Mode Knopf, die LEDs der Drohne leuchten dauerhaft auf, und die Drohne ist nicht länger im Heading Hold Mode. -
Seite 16: Smartphone App
Stellen Sie die Drohne gerade ausgerichtet auf eine ebene Fläche. 2. Öffnen Sie das „Set Up” Menü in Ihrem Smartphone, schalten das WiFi (WLAN) ein und wählen dann udirc-***... aus. Nach erfolgreicher Anbindung gehen Sie zurück zum Desktop. 3. Klicken Sie auf das Symbol Flyingsee und klicken um in das Interface für... -
Seite 17: Anleitung Für Das App Symbole
Fläche steht, so dass die Drohne gut funktioniert. Ansonsten kann es sein, dass die Steuerung nicht angenommen wird. Anleitung für das APP Symbole Home Page Symbole Erforsche die UDIRC Drohne Hilfe Das Bedienen der Drohne lernen Medien Das Kontroll - Interface steuern... - Seite 18 EMERGENCY Notstopp Das Symbol ist in der Standardeinstellung rot. Klicken Sie dieses Symbol an und die Propeller werden sofort anhalten. Die Drohne fällt dann zu Boden, wenn alle Propeller gestoppt haben. Tipp: Verwenden Sie nicht die Notstopp Funktion außer in Notfallsituationen.
- Seite 19 Wenn Sie das Smartphone nach vorne oder nach hinten kippen, wird sich der Richtungsball nach vorne, oder nach hinten bewegen und die Drohne fliegt vorwärts, oder rückwärts. Video Klicken Sie dieses Symbol an, um ein Video aufzunehmen. Die Aufnahmezeit wird unten auf dem Bildschirm angezeigt.
-
Seite 20: Anleitung Für Die App Kalibrierung
Anleitung für die APP Kalibrierung Wenn die Drohne schwer zu steuern ist und nicht richtig schwebt, muss diese erneut kalibriert werden. 1. Beziehen Sie sich bitte Frequenzanbindung zwischen Smartphone und WiFi der Drohne. 2. Verschieben Sie nicht den linken Ball bevor die Kalibrierung erfolgreich abgeschlossen ist. -
Seite 21: Fotos Und Videos Anzeigen
Sender zum Smartphone, oder vom Smartphone zum Sender wech- seln möchten, oder die Drohne kann nicht abwechselnd kontrolliert werden. Fotos und Videos anzeigen Fotos und Videos ansehen FLYINGSEE 1.0 Home Explore UDIRC Drone Learning Drone Remote control interface My Gallery Help Internal Memory... -
Seite 22: Ersatzteile Montagediagramm
Wie Sie Fotos und Videos machen können 1. Legen Sie SD Karte in die Kamera. Drücken Sie die Karte in die Box, und stellen sicher, dass die Metallfläche, entsprechend der Abbildung (Bild 18), eingelegt wurde. Bild 18 2. Wenn Sie fotografieren, wird das Smartphone und die SD Karte das Foto spei- chern. -
Seite 23: Motor Ersetzen
2. Bevor Sie den neuen Propeller installieren, überprüfen Sie die Buchstabenmar- kierung „A” oder „B” auf den Propellern, und stellen sicher, dass die Buchsta- ben am Propeller identisch mit der Markierung am Rahmen sind. Um den Pro- peller zu montieren richten Sie die Bohrung des Propellers mit der Motorwelle aus, und drücken das Blatt auf die... -
Seite 24: Ersatzteilliste
Ersatzteilliste Die folgenden Teile können Sie bei Ihrem lokalen Fachhändler kaufen. U31W-01 U31W-02 U31W-03 U31W-04 Drohnen Gehäuse Gehäuse Unterseite Propeller A Propeller B U31W-05 U31W-06 U31W-07 U31W-08 Linker Schutz Rechter Schutz Oberer Akku Halter Unterer Akku Halter U31W-09 U31W-10... -
Seite 25: Wichtige Hinweise
U31W-21 U31W-22 U31W-23 U31W-24 LED Board hinten Flugakku USB Kabel SD Karte (rot) U31W-25 U31W-26 U31W-27 U31W-28 Kartenlesegerät Schraubenschlüssel Innensechskant- Schraubendreher schlüssel U31W-29 Sender Wichtige Hinweise Durch die kontinuierliche Weiterentwicklung des Produktes, dem Design, oder technischer Parameter können diese ohne Vorankündigung übernommen werden. -
Seite 26: Anleitung Zur Fehlerbehebung
Anleitung zur Fehlerbehebung Nr. Problem Ursache Lösung 1. Der Akku ist zu schwach. 1. Akku ersetzen. Das Licht 2. Der Akku wurde verpolt. 2. Akku richtig einsetzen (Polarität achten) der Sender- anzeige ist aus. 3. Entfernen Sie den Schmutz vom Akku und 3. -
Seite 27: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Wir wünschen Ihnen viel Spass beim Fliegen Ihres Multikopters. Sie sollten aber ein paar Dinge über den sicheren und verantwortungsbewussten Einsatz und über die rechtlichen Bestimmungen wissen. Sie müssen sich über die für Ihr Land gültigen Vorschriften informieren. - Seite 28 • Konformitätserklärung: Hiermit erklärt Ripmax Ltd., dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der entsprechenden EU-Richtlinien befi ndet. Die Original- Konformitätserklärung fi nden Sie im Internet unter www.ripmax. com, bei der jeweiligen Geräte-beschreibung durch Aufruf des Links „Konformitätserklärung“.
