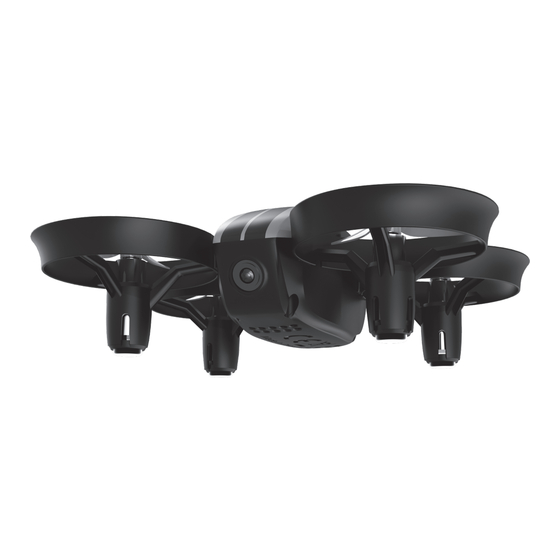

Udirc FIREFLY U46W Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
U46W
Bedienungsanleitung
Alter 14 +

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Udirc FIREFLY U46W

Inhaltszusammenfassung für Udirc FIREFLY U46W

  • Seite 1 U46W Bedienungsanleitung Alter 14 +...
  • Seite 2 Inhaltsverzeichnis Wichtige Hinweise ................3 Sicherheitshinweise ................ 3 Sicherheitshinweis für den Drohnen Akku ........6 Drohnen Akku laden ................ 6 Vor Flug Check ................7 Anleitung für Drohne und Sender ............ 8 Flugvorbereitung ................13 Beschreibung der Funktionsanleitung ........... 19 Smartphone APP ................

  • Seite 3: Wichtige Hinweise

    Wichtige Hinweise Danke, dass Sie sich dafür entschieden haben ein Produkt von UDIRC zu kaufen. Dieses Produkt ist kein Spielzeug, und für Kinder unter 14 Jahren nicht geeignet. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie dieses Produkt verwenden. Wenn Sie diese Drohne verwenden akzeptieren Sie alle Inhalte in dieser Be- dienungsanleitung.

  • Seite 4: Sicherheitshinweise

    Größe von mindestens 8 m x 8 m x 5 m hat. (2) Richtig verwenden Zu Ihrer Sicherheit kaufen oder verwenden Sie bitte nur origi- nale UDIRC Ersatzteile, um beschädigte Teile zu ersetzen. Durch unsachgemäße Montage, gebrochener Hauptrahmen, defektes elektronisches Zubehör, oder unsachgemäße Bedienung, können unvorhergesehene Unfälle, wie Schäden an der Drohne, oder Perso-...
  • Seite 5 (4) Fernab von nasser Umgebung Das Innere der Drohne ist mit vielen elektrischen Präzisionsteilen ausgestattet. Vermeiden Sie dass Nässe und Wasser in das Innere der Drohne gelangen kann. Dadurch vermeiden Sie, dass diese Teile beschädigt werden, und es dadurch nicht zu Unfällen kommt.

  • Seite 6: Sicherheitshinweise Für Den Flugakku

    (10) Verwenden Sie bitte nur das empfohlene Ladegerät. Schalten Sie immer die Drohne aus, bevor Sie diese reinigen. Überprüfen Sie re- gelmäßig das USB- Kabel, Ladekabel, usw., und vergewissern sich, dass die Drohne richtig funktioniert. Sollte es irgendwelche Schäden geben, stoppen Sie sofort den Einsatz bis alles repariert ist.

  • Seite 7: Den Flugakku Laden

    Den Flugakku laden 1. Verbinden Sie zuerst den Akku der Drohne mit dem USB Kabel. Wählen Sie eine der unten beschriebenen Möglichkeiten um den Akku zu laden. 2. Während dem Laden leuchtet ein rotes Licht auf, und das Licht leuchtet grün, wenn der Akku geladen ist.

  • Seite 8: Checkliste Vorm Ersten Flug

    Checkliste vorm ersten Flug 1. Stellen Sie sicher, dass der Flugakku und der Sender aufgeladen sind. 2. Vergewissern Sie sich, dass der linke Hebel des Senders in der mittleren Position steht. 3. Achten Sie bitte auf die richtige Reihenfolge beim Ein- und Aus- schalten.
  • Seite 9 Übersicht der Drohne und Sender Drohne Vorderseite Propeller B Propeller A Links Rechts Drohnen Gehäuse Propeller B Propeller A Rückseite Kamera Motorhalter Motorhalter Ein/Aus Schalter...

  • Seite 10: Technische Daten

    Technische Daten Abmessungen 91x80x31.8 mm Flugzeit ca. 5-6 min. Gewicht d. Drohne 24 g. Motoren 4x 0614 Propellergröße Ø 32 mm Kameraauflösung 640x480 P Flugakku 3.7V x 180 mAh Frequenz 2.4 GHz Ladezeit für 25-30 min. max. Flugdistanz 10-15 m...
  • Seite 11 Name Name Drohnen Gehäuse Kamerahalter Propeller A (im Uhrzeigersinn) Akku Dämpfer Propeller B (gegen den Uhrzeigersinn) Empfängerboard Kameraboard Motor im Uhrzeigersinn Hauptkörper (rotes & blaues Kabel) Motor gegen den Uhrzeigersinn (schwarzes & weißes Kabel) Sender Heading Hold Mode Ohne...

  • Seite 12: Batterien Installieren

    Kurzanleitung für die Funktionen der Hebel/Knöpfe Drücken Sie den Hebel nach vorne/ hinten/ links/ rechts wird die Linker Hebel Drohne hoch/runter fliegen und nach links/rechts drehen. Drücken Sie den Hebel nach vorne/ hinten/ links/ rechts wird die Rechter Hebel Drohne hoch/runter/links/rechts fliegen.

  • Seite 13: Flugvorbereitung

    1. Vergewissern Sie sich, dass die Batterien richtig installiert sind, und achten auf die richtige Polarität. Hinweis: 2. Verwenden Sie keine alten und neuen Batterien zusammen. 3. Verwenden Sie keine unterschiedlichen Arten von Batterien. 4. Keine nicht wideraufladbaren Batterien laden. Flugvorbereitung Anbindung 1.

  • Seite 14: Anleitung Für Die Kalibrierung

    Checkliste vorm ersten Flug 1. Die Kamera ist die Vorderseite. Halten Sie die Drohne weg von sich. 2. Bevor Sie die Drohne einschalten, über prüfen Sie bitte die Drehrichtung der Blätter. Das linke vordere und rechte hintere Blatt A drehen sich im Uhrzei- gersinn, während das rechte vordere...

  • Seite 15: Flugsteuerung

    Bild 7 Bild 6 3. Schalten Sie die Drohne ein, und stellen dieses auf eine ebene Fläche. Die LED Lichter wechseln von Blinken in Dauerlicht. Dies zeigt an, dass die Bindung erfolgreich war. 4. Der linke Hebel darf vor der Kali- brierung nicht bewegt werden.
  • Seite 16 Drücken Sie den Hebel nach vorne wird die Drohne nach oben fliegen. Linker Drücken Sie den Hebel nach Hebel unten, wird die Drohne landen. Wenn Sie den Hebel nach links bewegen, wird die Drohne nach links drehen. Wenn Sie den Hebel nach rechts bewegen, wird die Drohne nach rechts drehen.
  • Seite 17 Drücken Sie den Hebel nach vorne wird die Drohne vorwärts fliegen Rechter Drücken Sie den Hebel nach hinten Hebel wird die Drohne rückwärts fliegen Wenn Sie den Hebel nach links bewegen, wird die Drohne nach links fliegen. Wenn Sie den Hebel nach rechts bewegen, wird die Drohne nach rechts fliegen.

  • Seite 18: Vorwärts Und Rückwärts Trimmung

    Vorwärts und Rückwärts Trimmung Wenn die Drohne abhebt und nach vorne driftet, drücken Sie den Trimmungs- Knopf nach unten und drücken den rech- ten Hebel nach hinten, und umgekehrt. Links und rechts Drehtrimmung Wenn die Drohne abhebt und links dreht drücken Sie den Trimmungs- Knopf nach...

  • Seite 19: Beschreibung Der Funktionen

    Beschreibung der Funktionen Knopf für Start/Landen Mode 1. Starten: Um den Motor zu starten bewegen Sie den linken und rechten Hebel (45 Grad nach innen), wie auf Bild 5 gezeigt, um den Motor zu starten. Dann drücken Sie den linken Hebel nach oben, damit die Drohne auf eine bestimmte Höhe steigen kann.

  • Seite 20: Höhe Halten

    Knopf für Start/Landen Notlandeknopf Bild 9 Höhe halten Der Höhe halten Mode (Altitude Hold Mode) zeigt an, dass die Drohne eine konstante Höhe beibehält. Dies ermöglicht Roll,- Nick- und Gier Bewegungen vorzunehmen ohne Höhe zu verlieren. Dies macht es für Anfänger einfacher die Drohne zu steuern und einwandfreie Luftaufnah-...

  • Seite 21: Heading Hold Mode (Gyro Stabilisiert)

    High/Medium/Low Geschwindigkeits-Mode 1. Low Speed Mode (Mode 1) Der „Low Speed” Mode eignet sich für Anfänger. 2. Medium Speed Mode (Mode 2) Der „Medium Speed” Mode eignet sich für fortgeschrittene Piloten, die bei leichter Brise fliegen. 3. High Speed Mode (Mode 3) Der „High Speed”...
  • Seite 22 Die Standardeinstellung ist NICHT der Heading Hold Mode Vor dem Abheben, oder beim Fliegen ist es zulässig, die Funktion für den Heading Hold Mode zu aktivieren. Wenn Sie im Heading Hold Mode fliegen, positionieren Sie die Drohne, so dass die Vorderseite der Drohne direkt mit Ihrer Sichtlinie ausgerichtet ist.

  • Seite 23: Akkualarm

    Akkualarm Wenn der Drohnenakku zu schwach ist, werden Sie vom Sender einen dauerhaften di.di..Warnton hören. Dies erinnert den Be- treiber, dass er die Drohne so schnell wie möglich landet. Wenn der Senderakku zu wenig Leistung hat werden Sie vom Sender ein di.di...

  • Seite 24: Frequenzanbindung Zwischen Smartphone Und Wifi Der Drohne

    Fläche. 2. Öffnen Sie das „Set Up” Menü in Ihrem Smartphone, schalten das WiFi (WLAN) ein und wählen dann udirc-***... aus. Nach erfolg- reicher Anbindung gehen Sie zurück zum Desktop. 3. Klicken Sie auf das Symbol Flyingsee und klicken um in das Interface für die Echtzeitübertragung zu gelangen.
  • Seite 25 Fläche steht, so dass die Drohne gut funktioniert. Ansonsten kann es sein, dass die Steue rung nicht angenommen wird. Anleitung für die APP Symbole Home Page Symbole Erforsche die UDIRC Drohne Hilfe Das Bedienen der Drohne lernen Medien Das Kontroll - Interface steuern...

  • Seite 26: Fernsteuerungs- Kontroll Interface

    Fernsteuerungs- Kontroll Interface Home Page Symbol Klicken Sie auf das Symbol und gehen zurück zur Home Page. Virtueller Echtzeit Mode Klicken dieses Symbol an, um in den virtuellen Echtzeit Mode zu kommen (für VR Brillen). Klicken Sie dieses Symbol noch einmal an, um den virtuellen Echtzeit Mode zu verlassen.

  • Seite 27: Virtueller Steuerhebel

    Fernsteuerungssignal Dies zeigt die WLAN (WIFI) Signalstärke der Drohne an. Einstellung Klicken Sie dieses Symbol an, um alle Parameter einzustellen. Klic- ken Sie das Symbol nochmal an, um das Programm zu verlassen. Klicken Sie auf „Save”, SETTING um die Trimmeinstel- lung zu speichern.
  • Seite 28 Wenn Sie das Smartphone nach links, oder rechts kippen, wird sich der Richtungsball nach rechts, oder nach links bewegen und die Drohne fliegt nach links, oder rechts. Wenn Sie das Smartphone nach vorne oder nach hinten kippen, wird sich der Richtungsball nach vorne, oder nach hinten bewe- gen und die Drohne fliegt vorwärts, oder rückwärts.
  • Seite 29 Heading Hold Mode Klicken Sie dieses Symbol an und es leuchtet rot auf. Dies zeigt an, dass die Drohne im Heading Hold Mode ist. Klicken Sie nochmals auf das Symbol, um den Heading Hold Mode zu ver- lassen. Das Symbol leuchtet weiß.

  • Seite 30: Anleitung Für Die App Kalibrierung

    Virtual Control Interface www.udirc.com Die Videos und Fotos werden in der lokalen Smartphone Ga- lerie gespeichert. Diese können direkt auf Ihrem Smartphone angezeigt werden, oder die Videos und Bilder können auch in der APP schnell über das Medien Interface Symbol angezeigt werden.

  • Seite 31: App Flugsteuerung

    APP Flugsteuerung Drücken Sie auf dieses EMERGENCY Symbol und es wird kurz rot aufleuchten. Die Drohne fliegt nach oben und bleibt automatisch auf einer Höhe von 1.2m. 00:00 Linker Ball Rechter Ball Nach rechts und nach links fliegen: Bewegen Sie den rechten Ball nach links wird die Drohne nach links fliegen, und bewegen...
  • Seite 32 Flugtrimmung vorwärts/rückwärts Wenn die Drohne nach vorne oder nach hinten driftet, klicken Sie auf „–” des vorwärts/rückwärts Trimmer, um die Balance der Drohne einzustellen, wenn diese nach vorne driftet. Klicken Sie auf „+”, um die Balance der Drohne einzustellen, wenn diese nach hinten driftet.
  • Seite 33 Montagediagramm Ersetzen und montieren der Propeller Beim Ausbauen halten Sie die Propeller und ziehen diese senk- recht nach oben heraus. Um den Propeller zu montieren richten Sie die Bohrung des Propellers mit der Motorwelle aus, und drücken diesen dann nach unten, siehe Bild 12.

  • Seite 34: Ersatzteilliste

    Ersatzteilliste Die folgenden Teile können Sie bei Ihrem lokalen Fachhändler kaufen. U46W-01 U46W-02 U46W-03 Drohnen Gehäuse Drohnen Gehäuse Propeller A Unterseite U46W-04 U46W-05 U46W-06 Propeller B Kamerahalter Dämpfer U46W-07 U46W-08 U46W-09 Empfängerboard Kameraboard Flugakku...
  • Seite 35 U46W-10 U46W-11 U46W-12 USB Kabel Motor Motor Drehrichtung im Drehrichtung gegen den Uhrzeigersinn Uhrzeigersinn (schwarzes und weißes (rotes und blaues Kabel) Kabel) U46W-13 Sender Wichtige Hinweise Durch die kontinuierliche Weiterentwicklung des Produktes, dem Design, oder technischer Parameter können diese ohne Vorankün- digung übernommen werden.
  • Seite 36 www.udirc.com...
  • Seite 37 www.udirc.com...
  • Seite 38 Gewährleistung: Unsere Artikel sind mit den gesetzlich vorgeschriebenen 24 Monaten Gewährleistung ausgestattet. Sollten Sie einen berechtigten Gewährleis- tungsanspruch geltend machen wollen, so wenden Sie sich immer an Ih- ren Händler, der Gewährleistungsgeber und für die Abwicklung zuständig ist. Während dieser Zeit werden evtl. auftretende Funktionsmängel sowie Fabrikations- oder Materialfehler kostenlos behoben.

  • Seite 39: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise �������������������������������������������������������������������������������� ������������������������������������������������������������������������������ ������������������������������������ ������������������������������������������������������������������������ Für Flugmodelle ist eine separate Versicherung abzuschließen, da diese in der Regel nicht in der normalen Haftpflichtversicherung eingeschlossen sind. Sie müssen Ihren Multikopter IMMER in Sichtweite betreiben. Diese sollte nicht weiter als 300 m (die Reichweite variiert je nach Modell) von Ihnen entfernt fliegen, und Sie sollten den Multikopter nicht im Radius von 30 m um jemanden herum starten und landen.
  • Seite 40 ������������������������ Hiermit erklärt Ripmax Ltd., dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der entsprechenden EU-Richtlinien befindet. Die Original- Konformitätserklärung finden Sie im Internet unter ����������� ���, bei der jeweiligen Geräte-beschreibung durch Aufruf des Links „Konformitätserklärung“.
