Inhaltszusammenfassung für Udirc Piglet U36W

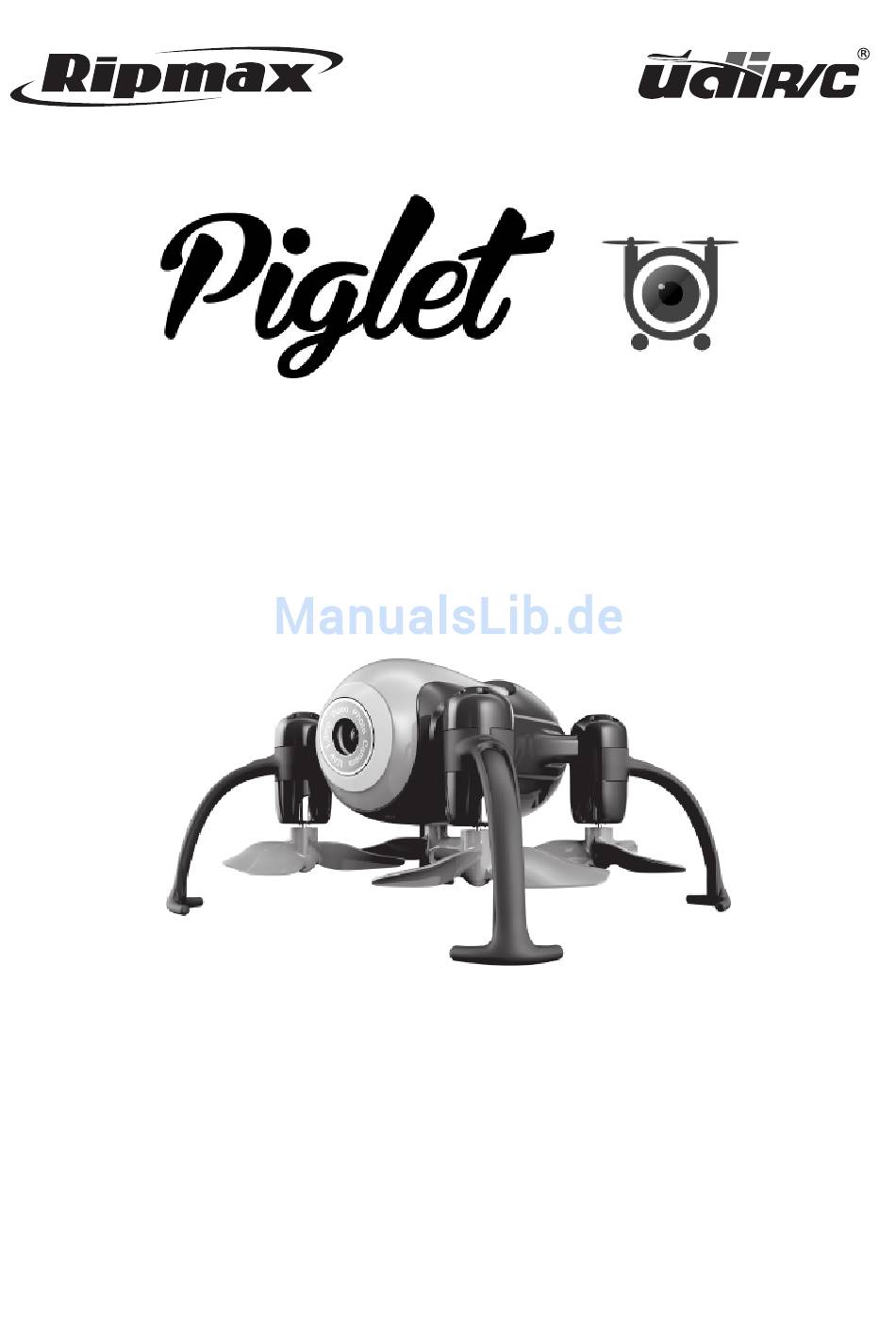

- Seite 1 Luftaufnahmen/ Echtzeit Übertragung FPV / WiFi Steuerung Heading Hold Mode / Unterspannungswarnung / Reichweitenalarm Knopf für Start / Landen-Notlandung / High / Medium Low Geschwindigkeits-Mode / Benutzerdefinierter Routen Mode Höhe halten Mode U36W Bedienungsanleitung Alter 14+...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Hinweise ........3 Sicherheitshinweise . -
Seite 3: Wichtige Hinweise
Wichtige Hinweise Danke, dass Sie sich dafür entschieden haben ein Produkt von UDIRC zu kaufen. Dieses Produkt ist kein Spielzeug, und für Kinder unter 14 Jahren nicht geeignet. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie dieses Produkt verwenden. Wenn Sie diese Drohne verwenden akzeptieren Sie alle Inhalte in dieser Bedienungsanleitung. - Seite 4 Größe von mindestens 8 m x 8 m x 5 m hat. (2) Richtig verwenden Zu Ihrer Sicherheit kaufen oder verwenden Sie bitte nur origi- nale UDIRC Ersatzteile, um beschädigte Teile zu ersetzen. Durch unsachgemäße Montage, gebrochener Hauptrahmen, defektes elektronisches Zubehör, oder unsachgemäße Bedienung, können unvorhergesehene Unfälle, wie Schäden an der Drohne, oder Perso-...
- Seite 5 (5) Sicheres Bedienen Das Bedienen der Drohne basiert auf den Erfahrungen und Fähigkei- ten des Betreibers. Ermüdungen, oder unsachgemäßes Betreiben des Modells, erhöhen die Gefahr von Unfällen. (6) Fernhalten von drehenden Teile Während sich die Blätter mit hoher Geschwindigkeit drehen, sollten Benutzer und andere sich von diesen fernhalten.
-
Seite 6: Sicherheitshinweis Für Den Fluakku
Sicherheitshinweise für den Flugakku * Verwenden, oder lagern Sie den Akku nicht bei sehr hohen Tem- peraturen. Reduzieren Sie das Risiko durch Feuer, oder Explosi- on, indem Sie den Li-Po Akku in einem geeigneten Behälter auf- bewahren. * Verwenden Sie nicht den Akku nach einem Absturz, oder schla- gen diesen auf eine harte Oberfläche. -
Seite 7: Checkliste Vorm Ersten Flug
Smartphone Power Bank Ladegerät über den Auto Computer Ladegerät laden Li-Po Akku Entsorgung & Recycling Lithium- Polymer (Li-Po) Akkus dürfen nicht im Hausmüll entsorgt werden. Diese müssen gesondert bei einer dafür zugelassenen Firma oder bei einem Recycling Hof entsorgt werden. -
Seite 8: Anleitung Für Drohne Und Sender
5. Bei falscher Handhabung kann dies zum Absturz der Drohne führen, die am Ende zu Motorgeräuschen oder Motorproblemen führen, und Einfluss auf die Flugeigenschaften haben. Wir emp- fehlen Ihnen deshalb Ersatzteile zur Reparatur zu kaufen, um sicher zu stellen, dass Ihre Drohne immer in einem einwandfrei- en Zustand ist. -
Seite 9: Technische Daten
Vordere LED (Grün) A Propeller B Propeller Drohnen Gehäu- se unten B Propeller A Propeller Hintere LED (Rot) Technische Daten Abmessungen 66x66x37mm Ladezeit f. Flugakku ca. 25-30min. Fluggewicht 23 g max. Flugdistanz/Radius 10-15m Propellergröße 35 mm Kameraauflösung 640 x 480 Flugzeit ca. -
Seite 10: Explosionszeichnung
Explosionszeichnung Name Name Drohnen Gehäuse Kameralinse Propeller Schutz Abdeckung Kamerakopf Kamera Platine 10 Li-Po Akku Motor i. Uhrzeigersinn (rotes & blaues Kabel) 11 Schalter Board Propeller B (gegen den Uhrzeigersinn) 12 Empfängerboard Motor gegen den Uhrzeigersinn 13 Drohnen Gehäuse unten (weißes &... - Seite 11 Sender Heading Hold Mode High/Medium/ Low Geschwin- digkeits-Mode Linker Hebel Rechter Hebel (Gas/Drehen) (Vorwärts/ rückwärts/links/ rechts) Starten/Landen Notlandeknopf Ein/Aus Schalter Kontrolllicht Trimmer Mode Hebel (nach unten drücken)
-
Seite 12: Batterien Installieren
Kurzanleitung für die Funktionen der Hebel/Knöpfe Drücken Sie den Hebel nach vorne/ hinten/ links/ rechts wird die Linker Hebel Drohne hoch/runter fliegen und nach links/rechts drehen. Drücken Sie den Hebel nach vorne/ hinten/ links/ rechts wird die Rechter Hebel Drohne hoch/runter/links/rechts fliegen. -
Seite 13: Flugvorbereitung
1. Vergewissern Sie sich, dass die Batterien richtig installiert sind, und achten auf die richtige Polarität. 2. Verwenden Sie keine alten und neuen Batterien zusammen. Hinweis: 3. Verwenden Sie keine unterschiedlichen Arten von Batterien. 4. Keine nicht wideraufladbaren Batterien laden. - Seite 14 Wichtiger Hinweis: Vergewissern Sie sich bitte, dass die Drohne nach dem Einschalten waagrecht positio- niert ist, damit die Drohne richtig funktio- niert. Checkliste vorm ersten Flug 1. Die Kamera ist die Vorderseite. Halten Sie die Drohne weg von sich.
-
Seite 15: Anleitung Für Die Kalibrierung
Anleitung für die Kalibrierung Wenn die Drohne gestartet ist, und sich nicht durch Einstellung der Trimmung in einen stabilen Schwebeflug bringen lässt, kann dies zu schwierigen Flugzuständen führen. Bitte stellen Sie diese dann wie unten beschrieben neu ein: 1. Schalten Sie die Drohne aus, danach schalten Sie den Sender aus. -
Seite 16: Flugsteuerung
Flugsteuerung Hinweis: Jedes Mal, bevor die Drohne abhebt, bewegen Sie den linken und rechten Hebel gleichzeitig, wie auf Bild 5 gezeigt (im 45 Grad Win- kel), um die Motoren zu starten. Drücken Sie den linken Hebel langsam nach vorne, um die Drohne zu fliegen, oder drücken Sie den Startknopf nach unten, um abzuheben. - Seite 17 Drücken Sie den Hebel nach vorne wird die Drohne vorwärts fliegen Rechter Hebel Drücken Sie den Hebel nach hinten wird die Drohne rückwärts fliegen Wenn Sie den Hebel nach links bewegen, wird die Drohne nach links fliegen Wenn Sie den Hebel nach rechts...
-
Seite 18: Links Und Rechts Drehtrimmung
Vorwärts und Rückwärts Trimmung Wenn die Drohne abhebt und nach vorne driftet, drücken Sie den Trimmungs- Knopf nach unten und drücken den rechten Hebel nach hinten, und umgekehrt. Links und rechts Drehtrimmung Wenn die Drohne abhebt und links dreht drücken Sie den Trimmungs- Knopf nach... -
Seite 19: Beschreibung Der Funktionen
Beschreibung der Funktionen Knopf für Start/Lande Mode 1. Methode 1(Starten): Um den Motor zu starten bewegen Sie den linken und rechten Hebel, wie auf Bild 5 gezeigt, danach lassen Sie die Hebel wieder los. Dann drücken Sie den linken Hebel nach oben, damit die Drohne auf eine bestimmte Höhe steigen... -
Seite 20: Höhe Halten
Notlandung: Wenn die Drohne in eine Notsituation kommt und ▲ diese eventuell Menschen treffen könnte, oder in ein Hindernis etc. einschlagen kann, drücken Sie sofort den Start/Lande/Not- landeknopf und halten diesen für ca. 1 Sekunde. Der Motor stoppt sofort und die Drohne landet automatisch. -
Seite 21: Heading Hold Mode (Gyro Stabilisiert)
High/Medium/Low Geschwindigkeits- Mode Low Speed Mode (Mode 1) 1. Der „Low Speed” Mode eignet sich für Anfänger. Medium Speed Mode (Mode 2) 2. Der „Medium Speed” Mode eignet sich für fortgeschrittene Pilo- ten, die bei leichter Brise fliegen. High Speed Mode (Mode 3) 3. -
Seite 22: Die Standardeinstellung Ist Nicht Der Heading Hold Mode
Die Standardeinstellung ist NICHT der Heading Hold Mode Vor dem Abheben, oder beim Fliegen ist es zulässig, die Funktion für den Heading Hold Mode zu aktivieren. Wenn Sie im Heading Hold Mode fliegen, positionieren Sie die Drohne, so dass die Vorderseite der Drohne direkt mit Ihrer Sichtlinie ausgerichtet ist. -
Seite 23: Akkualarm
Akkualarm Wenn der Senderakku zu schwach ist, werden Sie vom Sender ei- nen dauerhaften di.di..Warnton hören. Dies erinnert den Betreiber, dass er die Drohne so schnell wie möglich landet. Wenn der Drohnenakku zu wenig Leistung hat werden Sie vom Sender ein di.di.di hören. -
Seite 24: Ersatzteile Montagediagramm
Zum Ausbauen der Propeller, diese senkrecht nach oben ziehen (Bild 11), und dann wie auf Bild 12 gezeigt entfernen. Hinweis: Dadurch das die Propeller verkehrt herum eingebaut sind, und auf die Gehäuse drücken, sollten Sie einen etwas größeren Spalt zwischen den Motorengehäusen und den Propellern einhalten (Bild 13). -
Seite 25: Smartphone App
Montagediagramm Ersetzen und montieren des Propellerschutzes Beim Ausbau, entfernen Sie die eine Seite des Schutzes aus dem Verschluss, und dann herausziehen (Bild 14). Bei der Montage visieren Sie die Einkerbung des Motorgehäuse Ver- schlusses an und drücken diesen dann nach unten (Bild 15). -
Seite 26: Frequenzanbindung Zwischen Smartphone Und Wifi Der Drohne
Fläche. 2. Öffnen Sie das „Set Up” Menü in Ihrem Smartphone, schalten das WiFi (WLAN) ein und wählen dann udirc-***, aus. Nach er- folgreicher Anbindung gehen Sie zurück zum Desktop. 3. Klicken Sie auf das Symbol Flyingsee und klicken um in das Interface für die Echtzeitübertragung zu gelangen. - Seite 27 HOME Explore UDIRC Drone EMERGENCY Learn the operation of drone Flyingsee Remote control interface 100% Media Help Symbol tragung Interface für Echtzeitüber anklicken Home Page 4. Klicken Sie auf um in das virtuelle Kontroll- Interface zu ge langen. Zu diesem Zeitpunkt wechseln die LED Lichter von blinken in dauerhaftes leuchten.
-
Seite 28: Fernsteuerungs- Kontroll Interface
Erforsche die UDIRC Drohne Hilfe Das Bedienen der Drohne lernen Medien Das Kontroll - Interface steuern Fernsteuerungs- Kontroll Interface Home Page Symbol Klicken Sie auf das Symbol und gehen zurück zur Home Page. Virtueller Echtzeit Mode Klicken dieses Symbol an, um in den virtuellen Echtzeit Mode zu kommen (für VR Bril len). - Seite 29 Flugrouten Einstell- Mode Klicken Sie auf dieses Symbol und es leuchtet rot auf. Zeichnen Sie die Route im rechten Bereich ein. Die Drohne wird entsprechend dieser eingegebenen Flugroute fliegen. Kli cken Sie dieses Symbol noch einmal an, um den Flugrouten Einstell- Mode zu verlassen.
- Seite 30 Fernsteuerung Virtueller Steuerhebel Der virtuelle Steuerhebel ist standardmäßig ausgeblendet. Klicken Sie auf das Symbol, um den virtuellen Steuerhebel einzuschalten. Bewegungsgesteuerter Modus Klicken Sie dieses Symbol an um in den Bewegungsgesteuerten Modus zu kommen (verfügbar nur für links/rechts und vorwärts/ rückwärts fliegen).
- Seite 31 Video Klicken Sie dieses Symbol an, um ein Video aufzunehmen. Die Auf- nahmezeit wird unten auf dem Bildschirm angezeigt. Klicken Sie das Symbol nochmal an, um die Videoaufnahme zu beenden. Foto Klicken Sie das Symbol an, um zu fotografieren.
-
Seite 32: Anleitung Für Die App Kalibrierung
Per Knopfdruck landen Klicken dieses Symbol an und es leuchtet kurz rot auf. Die Drohne landet langsam automatisch. Alle Propeller werden dann stoppen. Die Videos und Fotos werden in der lokalen Smartphone Galerie gespeichert, diese können direkt auf Ihrem Smartphone angezeigt werden, oder die Videos und Bilder können... - Seite 33 APP Flugsteuerung Starten Drücken Sie auf EMERGENCY dieses Symbol und es wird kurz rot auf- leuchten. Die Drohne fliegt nach oben und bleibt automatisch auf einer Höhe von 1.2 m. 00:00 Nach oben und nach unten fliegen: Bewegen Sie den linken Ball nach oben,...
- Seite 34 Wenn die Drohne nach vorne oder nach hinten driftet. Klicken Sie auf „--” des vorwärts/rückwärts Trimmer, um die Balance der Drohne einzustellen, wenn diese nach vorne driftet. Klicken Sie auf „+” , um die Balance der Drohne einzustellen, wenn diese nach hinten driftet.
-
Seite 35: Ersatzteilliste
Ersatzteilliste Die folgenden Teile können Sie bei Ihrem lokalen Fachhändler kaufen. U36W-01 U36W-02 U36W-03 Drohnen Gehäuse Drohnen Gehäuse Unterseite Propeller A U36W-04 U36W-05 U36W-06 Propeller B Propeller Schutz Abdeckung Kamerakopf U36W-07 U36W-08 U36W-09 Motor Drehrichtung im Motor Drehrichtung gegen den... - Seite 36 U36W-10 U36W-11 U36W-12 Kameraboard Empfängerboard USB Kabel U36W-13 Sender Wichtige Hinweise Durch die kontinuierliche Weiterentwicklung des Produktes, dem Design, oder technischer Parameter können diese ohne Vorankün- digung übernommen werden. Alle Inhalte in der Anleitung wurden sorgfältig geprüft. Sollte es irgendwelche Fragen bezüglich des Dru- ckes, oder eines Fehlers geben, behält sich das Unternehmen das...
-
Seite 37: Anleitung Zur Fehlerbehebung
www.udirc.com... - Seite 38 www.udirc.com...
-
Seite 39: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Wir wünschen Ihnen viel Spass beim Fliegen Ihres Multikopters. Sie sollten aber ein paar Dinge über den sicheren und verantwortungsbewussten Einsatz und über die rechtlichen Bestimmungen wissen. Sie müssen sich über die für Ihr Land gültigen Vorschriften informieren. - Seite 40 • Konformitätserklärung: Hiermit erklärt Ripmax Ltd., dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der entsprechenden EU-Richtlinien befindet. Die Original-Konformitätserklärung finden Sie im Internet unter www.ripmax.com, bei der jeweiligen Geräte- beschreibung durch Aufruf des Links „Konformitätserklärung“.
