6. FEHLERBEHEBUNG

DIE SPRITZPISTOLE SPRÜHT NICHT
- Nadelsetregler (12) nicht
ausreichend geöffnet.
- Öffnung der Düse verstopft.
- Nadeldichtungsset zu fest.
STOSSWEISE ZERSTÄUBUNG
- Falschluft aus der
Materialdüse (5) und
aus den Kegelsitzen des
Pistolenkörpers.
- Falschluft aus den
Materialdurchgängen wegen
des abgenutzten O-Rings.
- Falschluft aus dem Anschluss
des Materialschlauchs.
FEHLERHAFTER SPRITZSTRAHL
- Materialdüse (5) oder Luftdüse
(2) verkrustet.
- Materialdüse (5) oder Luftdüse
(2) beschädigt.
- Materialdüse (5) gelöst oder
nicht richtig positioniert.
- Viskosität der Flüssigkeit zu
hoch oder zu niedrig.
- Der Flüssigketisdurchsatz ist
zu hoch oder zu niedrig.
UNDICHT
- Materialdüse (5), Nadelset
(5-1) im Sitz verkrustet,
beschädigt oder abgenutzt.
- Materialdüse (5) und
Pistolenkörper (4) gelöst.
- Nadelset (5-1) gelöst.
- Nadelfeder (10) abgenutzt.
- Nadeldichtung (6)
verschmutzt oder zu stark
angezogen.
- Nadeldichtung (6)
abgenutzt oder zu gelöst.
- Das Kolbenset (9) ist
verschmutzt.
- Der O-Ring des Kolbens ist
abgenutzt.
20
TOF-50 | TOF-50 R
Überprüfen und einstellen.
Überprüfen und reinigen.
Überprüfen und einstellen.
Überprüfen, reinigen und
wenn erforderlich ersetzen.
Den O-Ring ersetzen.
Festziehen.
Sorgfältig reinigen.
Wenn erforderlich
ersetzen.
Anziehen oder entfernen,
um den Sitz zu reinigen.
Die Flüssigkeit verdünn-
en oder die Viskosität
erhöhen.
Den Nadelregler (12) ein-
stellen, um den Durchsatz
zu verringern oder zu
erhöhen.
Reinigen oder wenn
erforderlich ersetzen.
Anziehen.
Anziehen.
Ersetzen.
Reinigen oder einstellen.
Ersetzen oder anziehen.
Reinigen oder wenn
erforderlich den O-Ring
ersetzen.
Den O-Ring ersetzen.

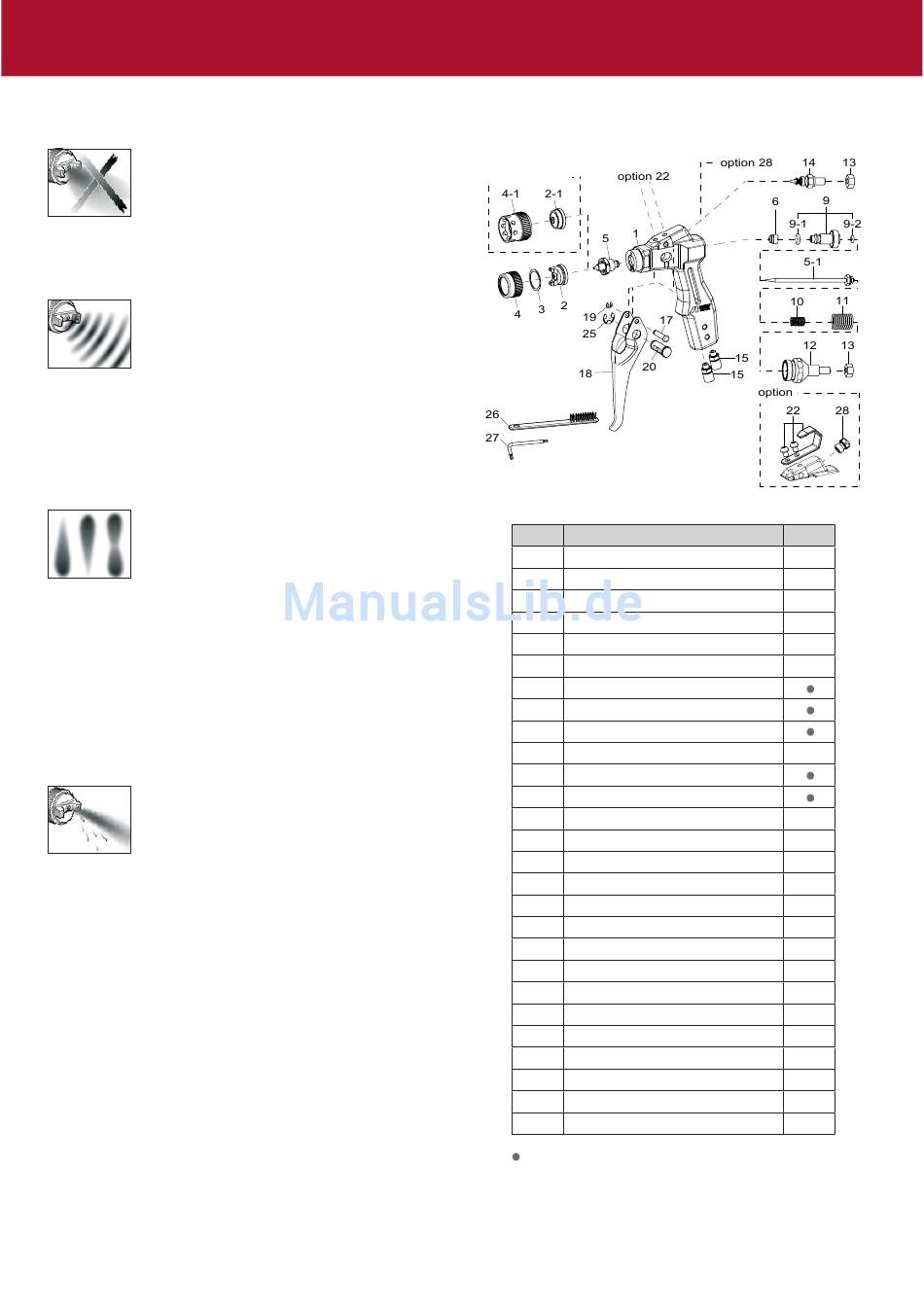

7. ERSATZTEILLISTE
BESCHREIBUNG
POS.
1 PISTOLENKÖRPER
2 LUFTKAPPE TOF-50
2-1 LUFT KAPPE TOF-50R
3 LUFTKAPPENDICHTUNG
ANZUGSMUTTER LUFTKAPPE
4
4-1 SCHUTZRING
DÜSE
5
5-1 NADEL
6 NADELDICHTUNGSPATRONE
9 KOLBEN
9-1 O RING
9-2 O RING
10 FEDER FARBNADEL
11 KOLBENFEDER
MATERIALEINSTELLUNG
12
13 SECHSKANTMUTTER
14 FLACHSTRAHLREGLER
SCHLAUCHNIPPEL
15
17 BOLZEN ABZUGSHEBEL
18 ABZUGSHEBEL
19 SPRENGRING
STANGE
20
25 SPRENGRING
27
INBUSSCHLÜSSEL
26
FLACHBÜRSTE
22 Opt.
HAKENSET
28 Opt. STECKER
Die gekennzeichneten Teile sind Verschleiß unterworfen.
HINWEIS: Es wird gebeten, bei der Bestellung stets das
Pistolenmodell, den Namen des Ersatzteils mit dem numeri-
schen Bezug, das Kennzeichen der Luftdüse, der Materialdüse
und der Nadel anzugeben.
