3.4
5.

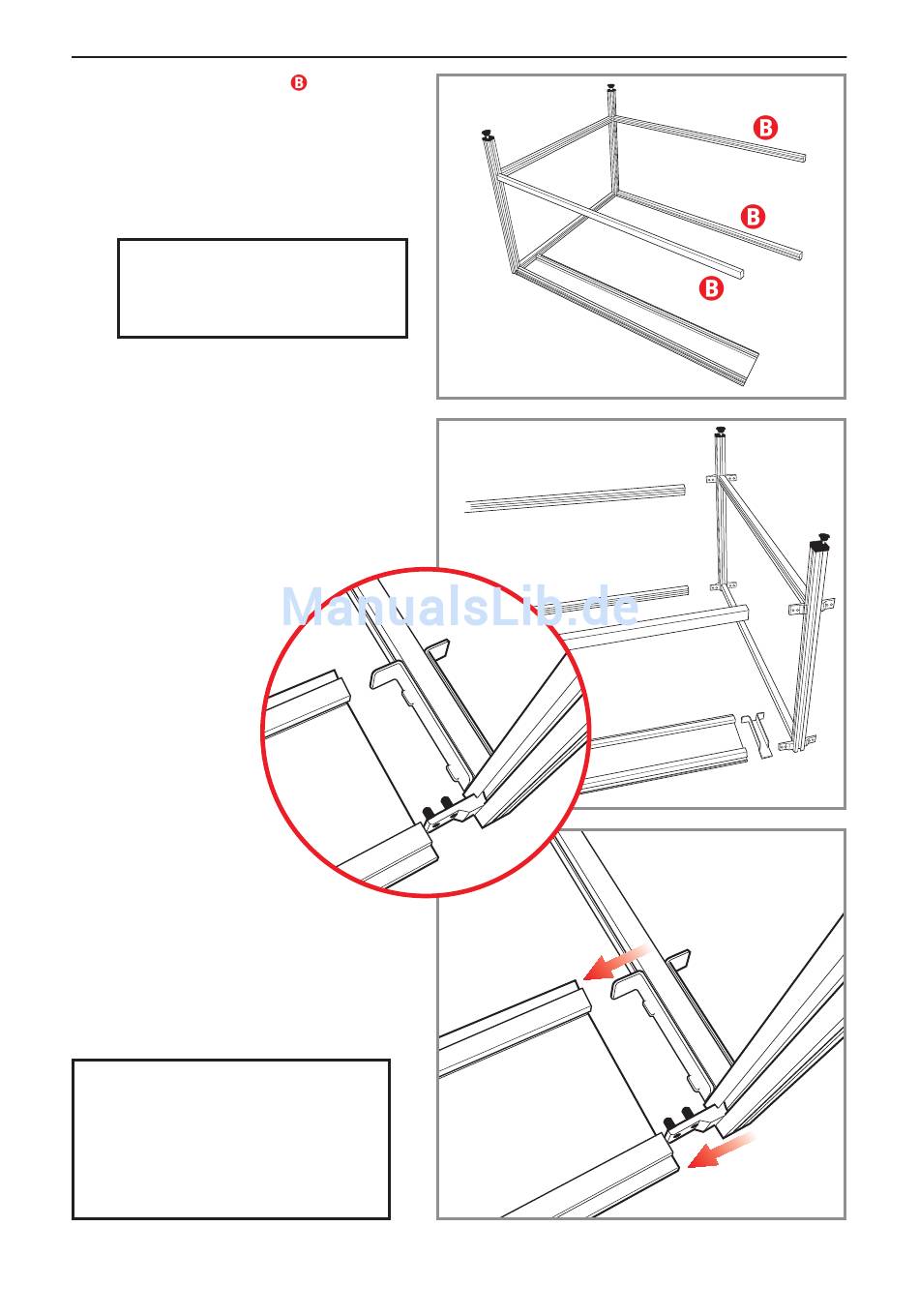

Legen Sie die drei Balken
Verbindungsträger, ohne bereits die
Schrauben festzuziehen.
Bei Montage einer Evolution Bench 160
können Sie nun direkt zur Anweisung
10 gehen.
6.
Richten Sie den mittleren Rahmen
wie abgebildet aus.
Legen Sie den mittleren Rahmen in die mittlere
Halterung und schieben Sie die Zunge in die
Aussparung im Bankkanten-Extrusionsprofil.
7.
Drücken Sie das
Bankkanten-Extrusionsprofil
auf den Verbindungsträger am
Endgestell. Da alle vier
Verbindungsträger gleichzeitig
ausgerichtet werden müssen, stecken
Sie jeden einzelnen nur 1 cm tief in die
Enden der Balken ein, und drücken Sie den
mittleren Rahmen erst dann fest, wenn alle richtig
positioniert sind. Ziehen Sie alle
Verbindungsträgerschrauben an dieser Hälfte
der Bank fest.
BITTE BEACHTEN!
Um eine ausreichende Festigkeit der
Gewindeschraubenverbindung
sicherzustellen, ist ein geeigneter
Schraubenschlüssel zu verwenden.
Montage
auf die
3.4
