3.3
Sobald das Gestell montiert ist, prüfen Sie, ob sich alle Halterungen in der richtigen Position befinden
und richtig ausgerichtet sind (d. h. flache Seite zur Innenseite der Bank, wie in Stufe 1, Teil 2 gezeigt),
und fahren Sie dann mit Stufe 2 fort. Dieser Teil der Montage wird bei auf den Kopf gestellter Werkbank
ausgeführt. Stellen Sie sicher, dass ausreichend Platz und Arbeitskräfte vorhanden sind, um die fertige
Stufe 3

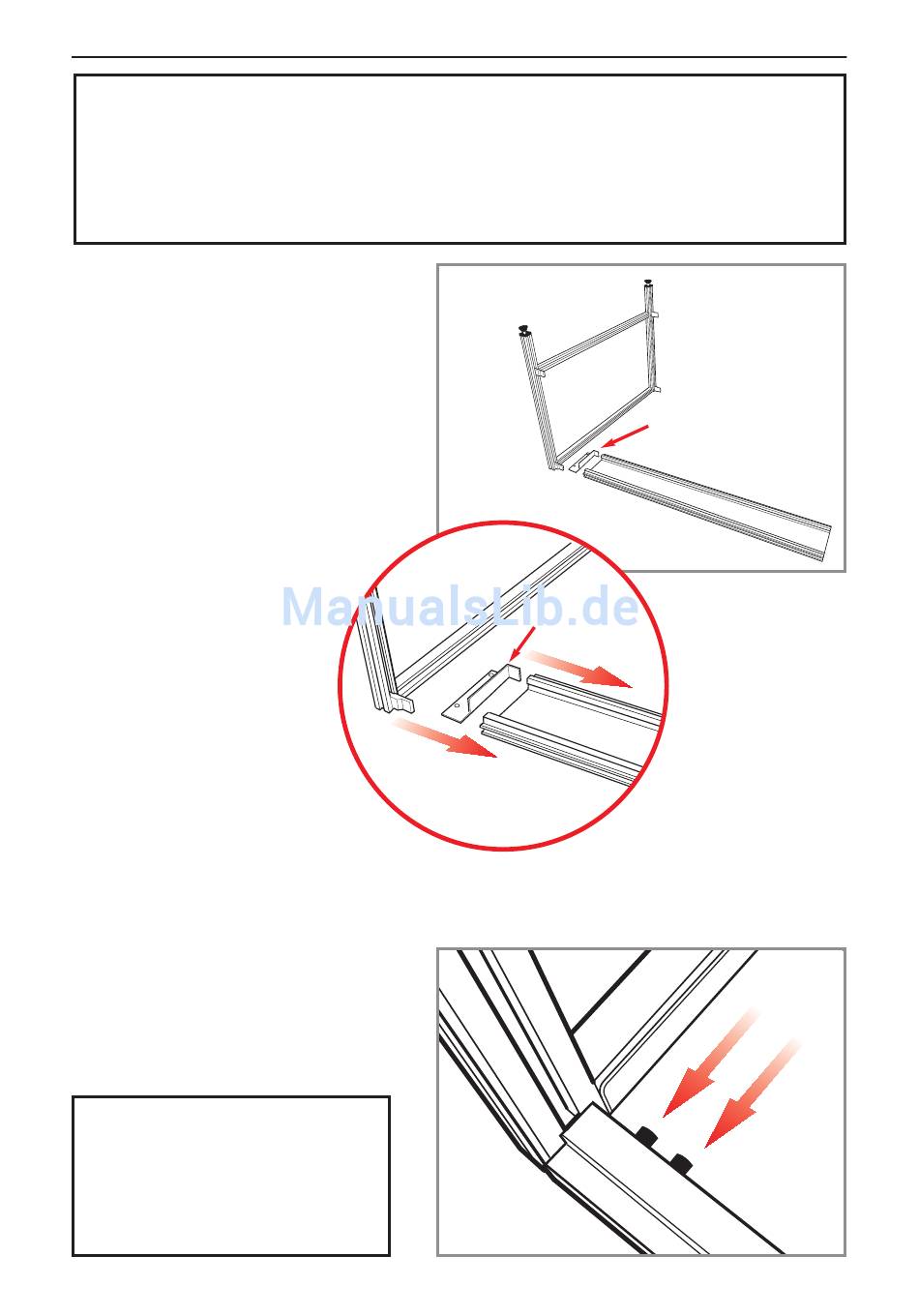

1.
Legen Sie eines der Bankkanten-
Extrusionsprofile mit der flachen Seite nach
unten zusammen mit der rechten Halterung
und dem rechten Endgestell, wie gezeigt,
auf den Boden.
2.
Drücken Sie die Zunge in die Aussparung des
Bankkanten-Extrusionsprofils.
3.
Drücken Sie das Bankkanten-
Extrusionsprofil / die rechte Halterung
auf den Verbindungsträger
am Endgestell.
4.
Ziehen Sie die beiden Gewindestifte an,
sodass zwischen dem Bankkanten-
Extrusionsprofil und dem Bein kein Spalt
mehr vorhanden ist.
BITTE BEACHTEN!
Um eine ausreichende Festigkeit der
Gewindeschraubenverbindung
sicherzustellen, ist ein geeigneter
Schraubenschlüssel zu verwenden.
Montage
HINWEIS:
Werkbank umzudrehen.
RH
3.3
RH
