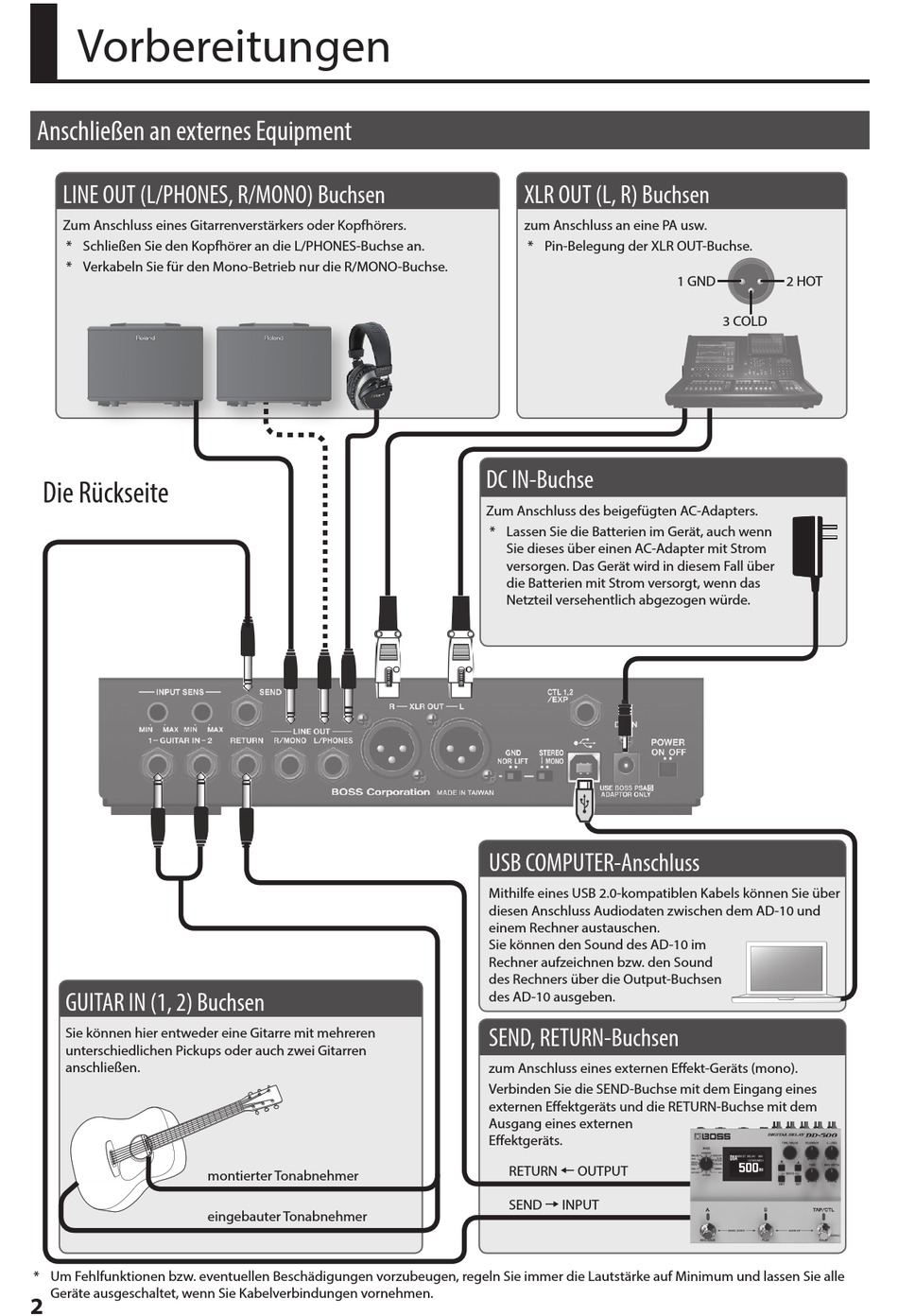

Vorbereitungen

Anschließen an externes Equipment
LINE OUT (L/PHONES, R/MONO) Buchsen
Zum Anschluss eines Gitarrenverstärkers oder Kopfhörers.
* Schließen Sie den Kopfhörer an die L/PHONES-Buchse an.
* Verkabeln Sie für den Mono-Betrieb nur die R/MONO-Buchse.
Die Rückseite
GUITAR IN (1, 2) Buchsen
Sie können hier entweder eine Gitarre mit mehreren
unterschiedlichen Pickups oder auch zwei Gitarren
anschließen.
* Um Fehlfunktionen bzw. eventuellen Beschädigungen vorzubeugen, regeln Sie immer die Lautstärke auf Minimum und lassen Sie alle
Geräte ausgeschaltet, wenn Sie Kabelverbindungen vornehmen.
2
montierter Tonabnehmer
eingebauter Tonabnehmer
XLR OUT (L, R) Buchsen
zum Anschluss an eine PA usw.
* Pin-Belegung der XLR OUT-Buchse.
DC IN-Buchse
Zum Anschluss des beigefügten AC-Adapters.
* Lassen Sie die Batterien im Gerät, auch wenn
Sie dieses über einen AC-Adapter mit Strom
versorgen. Das Gerät wird in diesem Fall über
die Batterien mit Strom versorgt, wenn das
Netzteil versehentlich abgezogen würde.
USB COMPUTER-Anschluss
Mithilfe eines USB 2.0-kompatiblen Kabels können Sie über
diesen Anschluss Audiodaten zwischen dem AD-10 und
einem Rechner austauschen.
Sie können den Sound des AD-10 im
Rechner aufzeichnen bzw. den Sound
des Rechners über die Output-Buchsen
des AD-10 ausgeben.
SEND, RETURN-Buchsen
zum Anschluss eines externen Effekt-Geräts (mono).
Verbinden Sie die SEND-Buchse mit dem Eingang eines
externen Effektgeräts und die RETURN-Buchse mit dem
Ausgang eines externen
Effektgeräts.
RETURN 1 OUTPUT
SEND 0 INPUT
1 GND 2 HOT
3 COLD
