- Seite 1 > > > > > > > C500/C447 Regulatory model W50 User’s Guide English, Deutsch, Español, Français, Italiano, Svensk, Nederlands, Portugués,...
- Seite 2 USA und/oder anderen Ländern eingetragene Marken oder Marken von jederzeit zu ändern. InFocus Corporation. Diese Benutzeranleitung gilt für das Modell W50: IN5106, C500, IN5102, C447. FCC-Warnung Batteriesicherheitsinformationen Diese Ausrüstung wurde getestet und in Übereinstimmung mit den Grenzwerten für VORSICHT: Explosionsgefahr, wenn die Batterie in diesem Projektor durch einen ein digitales Gerät der Klasse A gemäß...
- Seite 3 Nicht in den Laserstrahl blicken, der vorne an der Fernbedienung ausgegeben wird. Nicht in den Laserstrahl blicken, der vorne an der Fernbedienung ausgegeben wird. Lage der Laserstrahlwarnschilder an der Fernbedienung Lage der Laserstrahlwarnschilder an der Fernbedienung ODER dieses Schild ODER dieses Schild Lage der Laserstrahlwarnschilder an der Fernbedienung Lage der Laserstrahlwarnschilder an der Fernbedienung...
-
Seite 4: Inhaltsverzeichnis
Vollständige Einzelheiten zum Anschluss und Betrieb des Projektors finden Inhaltsverzeichnis Sie in dieser Benutzeranleitung. Eine elektronische Version dieser Benutzeranleitung in mehreren Sprachen ist auf unserer Website verfügbar. Einführung 5 Die Website enthält darüber hinaus technische Angaben (interaktive Im Lieferumfang enthaltene Artikel 5 Berechnung der Bildgröße, Laptop-Aktivierungsbefehle, Ausgänge der Aufstellen des Projektors 7 Anschluss-Pins, Glossar, Produktdatenblatt), einen Web-Store zum... - Seite 5 Wichtige Betriebsinformationen bezüglich Sicherheit • Stellen Sie den Projektor in einer horizontalen Position, nicht mehr als 8 Grad von der Achse abweichend, auf. • Platzieren Sie den Projektor in einem gut belüfteten Bereich und ohne Behinderung von Ansaug- oder Abluftöffnungen. Stellen Sie den Projektor nicht auf ein Tischtuch, das unter Umständen die Luftöffnungen abdecken kann, oder eine andere weiche Abdeckung.
-
Seite 6: Einführung

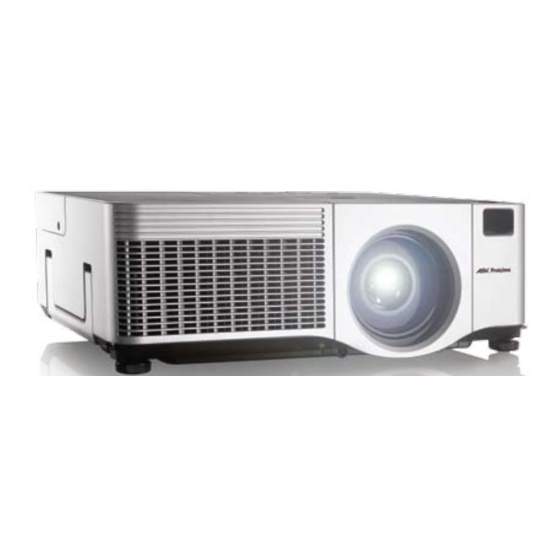

Einführung Projektorkomponenten und -funktionen: Vorderseite Der neue Multimedia-Projektor umfasst drei Computer-, drei Video- und Fernbedienung Zoom/Fokus/Offset-Abdeckung vier Audioeingänge, einen Audioausgang und RS-232- und Steuerung Netzwerksteuerung. Er verfügt über eine XGA-Auflösung von 1024x768. Empfänger (IR) Wahlfreie, durch den Benutzer austauschbare Linsen für kurze, fest-fokus- kurze, lange und extralange Projektionsentfernungen verleihen diesem Produkt Flexibilität für viele verschiedene Anwendungen. - Seite 7 Anschlussfeld Der Projektor umfasst drei Computer- und drei Videoanschlussoptionen: Fernbedienung Komponent-Video Audio in 1,2 RS232 Steuerung • 1 VESA-Computer VESA-Computer Serielle Steuerung Empfänger • 1 HDMI™ (High Definition Multimedia Interface)* (IR) RJ-45 Verriegelung Monitor HDMI • 1 Komponent-BNC (G/Y, B/C / R/C , H, V) •...
-
Seite 8: Aufstellen Des Projektors
Aufstellen des Projektors Bedenken Sie beim Aufstellen des Projektors die Bildschirmform und - Projektionswinkel im Modus 4:3 (Standard) größe, die Position der Steckdosen und die Entfernung zwischen dem 3 m hohes Bild Projection angle in 4:3 mode (default) 10 ft high image Projektor und dem Rest der Ausrüstung. -
Seite 9: Anschließen Eines Computers
Anschließen eines Computers Erforderliche Computerverbindungen Computerkabel anschließen Schließen Sie ein Ende des VESA-Computerkabels an den Anschluss Computer 2 des Projektors an. Schließen Sie das andere Ende des Kabels am Videoanschluss des Computers an. Wenn Sie einen Desktop-Computer verwenden, müssen Sie zuerst das Monitorkabel vom Videoanschluss des Computers trennen. - Seite 10 Wenn Sie einen Desktop-Computer verwenden und das Bild sowohl auf Monitorkabel anschließen dem Computer- als auch auf dem Projektionsbildschirm sehen möchten, schließen Sie das Monitorkabel an den Anschluss Monitor out des Projektors an. Sie können den Projektor vom LCD-Kontrollfeld, vom RS-232-Kabel anschließen Berührungsbildschirm, von einem anderen Steuergerät oder vom Computer aus steuern, indem Sie ein RS-232-Kabel mit dem Serial Control des...
-
Seite 11: Anzeigen Eines Computerbildes
Anzeigen eines Computerbildes Entfernen Sie die Linsenabdeckung. Linsenabdeckung entfernen Drücken Sie die Netztaste auf der Rückseite des Projektors in die Ein- Netztaste drücken Netztaste drücken Position (I). Die Netzlampe auf dem Statusanzeigefeld (Seite 15) leuchtet grün auf. Drücken Sie die Taste Power oben am Projektor oder auf der Fernbedienung. -
Seite 12: Bildeinstellung
Bildeinstellung Höhe einstellen Stellen Sie die Höhe des Projektors ggf. ein, indem Sie auf die Entsperrungstasten auf beiden Seiten des Projektors drücken, um die Entsperrungstaste Entsperrungstaste Hebefüße auszufahren. Hebefuß Hebefuß Stellen Sie den Projektor in der gewünschten Entfernung in einem Winkel Entfernung einstellen von 90 Grad (rechtwinklig) zur Leinwand auf. -
Seite 13: Anschließen Eines Videogeräts
Anschließen eines Videogeräts Standard-Videoverbindungen Schließen Sie den gelben Stecker des Audio-/Videokabels (A/V) an den A/V-Kabel anschließen Videoausgang des Videogerätes an. Stecken Sie den anderen gelben Stecker in den gelben Anschluss Video 3 des Projektors. Schließen Sie einen weißen Stecker an den linken Audioausgang des Videogerätes und einen roten Stecker an den rechten Ausgang des Videogerätes an. -
Seite 14: Anzeigen Eines Videobildes
Anzeigen eines Videobildes Entfernen Sie die Linsenabdeckung. Linsenabdeckung entfernen Drücken Sie die Netztaste auf der Rückseite des Projektors in die Ein- Netztaste drücken Netztaste drücken Position (I). Die Netzlampe auf den Statusanzeigefeld (Seite 15) leuchtet grün auf. Drücken Sie die Taste Power oben am Projektor oder auf der Fernbedienung. - Seite 15 Stellen Sie Zoom oder Fokus durch Drehen der Zoom- bzw. Fokus- Ringe Zoom und Fokus einstellen hinter der Linsengehäuseabdeckung ein, bis die gewünschte Bildgröße und -schärfe erzielt sind. Wenn das Bild nicht auf der Leinwand bzw. dem Anzeigebereich erscheint, Linsenverschiebung einstellen durch Verwenden der Linsenverschiebungsregler hinter der Linsengehäuseabdeckung Anpassungen vornehmen.
-
Seite 16: Abschalten Des Projektors
Abschalten des Projektors Fehlerbehebung bei der Einrichtung Der Projektor löscht automatisch den Bildschirm, wenn für mehr als Falls das Bild richtig auf dem Bildschirm erscheint, lesen Sie im nächsten 5 Minuten keine aktive Quelle festgestellt wird. Der leere Bildschirm Abschnitt weiter. Andernfalls müssen Sie die Einrichtung korrigieren. verlängert die Lebensdauer des Projektors. - Seite 17 Problem Lösung Ergebnis Kein Startbildschirm Stecken Sie das Netzkabel ein und drücken Korrektes Bild Sie Netzschalter und Netztaste. Entfernen Sie die Linsenabdeckung. Nur der Startbildschirm/kein Computerbild Projiziertes Computerbild Drücken Sie die Source-Taste erscheint Externen Anschluss des Laptops aktivieren oder Neustart Notebook...
- Seite 18 Stellen Sie die Bildwiederholungsrate unter Projiziertes Computerbild Kein Computerbild, nur der Text „Signal außerhalb Systemsteuerung > Anzeige > Einstellungen > der Reichweite“ Erweitert > Adapter ein (genaue Position hängt vom Betriebssystem ab) Möglicherweise müssen Sie auf dem Computer eine andere Auflösung wählen (siehe das folgende Problem „Bild unscharf oder abgeschnitten“) Bild unscharf oder abgeschnitten...
- Seite 19 Fehlerbehebung für Projektor Problem Lösung Ergebnis Bild ist nicht quadratisch Stellen Sie Keystone im Bildmenü ein Quadratisches Bild Korrektes Bild Stellen Sie den Fokusring oder die Schärfe Bild ist nicht scharf im Menü Bild > Erweitert ein Bild passt nicht auf 16:9 Leinwand Ändern Sie die Aspektrate im Menü...
- Seite 20 Das Bild steht auf dem Kopf Korrektes Bild Aktivieren/Deaktivieren Sie die Option „Deckenmontage“ im Menü „Einstellungen > System“ Das Bild ist spiegelverkehrt Aktivieren/Deaktivieren Sie die Option Korrektes Bild „Hinten“ im Menü „Einstellungen > System“ Die projizierten Farben stimmen nicht mit der Korrektes Bild Stellen Sie Farbe, Farbton, Quelle überein...
- Seite 21 Die Lampe leuchtet nicht auf; Temp-Lampe Vergewissern Sie sich, dass die Ziehen Sie den Netzstecker ab, warten Sie leuchtet (Seite 15) Luftöffnungen nicht blockiert sind. Lassen 20 Minuten, stecken Sie den Projektor Sie den Projektor eine Minute lang wieder ein und schalten Sie ihn ein: Die auskühlen.
- Seite 22 Verschieben Sie den Projektor, stellen Sie Das Bild ist nicht auf der Leinwand zentriert Korrektes Bild Zoom oder Linsenverschiebung und Höhe Stellen Sie die horizontale oder vertikale Position im Menü „Bild > Erweitert“ ein Treten immer noch Probleme auf? Falls Sie Hilfe benötigen, besuchen Sie unsere Website oder rufen Sie an. Eine Liste von allen relevanten Web-Adressen finden Sie auf der hinteren Umschlaginnenseite.
-
Seite 23: Verwenden Des Tastenfeldes
Verwenden des Tastenfeldes Power – Schaltet den Projektor ein (Seite 10) und aus (Seite 15). Menu – Öffnet die Bildschirmmenüs (Seite 27). Pfeiltasten – Navigation durch die Menüs und Vornehmen von Einstellungen (Seite 27). Select – Bestätigt die Menüauswahl (Seite 27). Source –... -
Seite 24: Verwenden Der Fernbedienung
Die Auto-Bild-Taste erfasst das Computerbild neu, und mit der Verwenden der Fernbedienung Voreinstellungstaste können Sie die Einstellungen für die einzelnen Quellen Die Fernbedienung verwendet zwei (2) im Lieferumfang enthaltene AAA- anpassen. Es können bis zu drei Voreinstellungen erstellt und gespeichert Batterien (Hitachi Maxell, Teilenummer LR03). -
Seite 25: Verwenden Des Audiosystems
Verwenden des Audiosystems Audiokabel anschließen Um Ton mit dem Projektor zu verwenden, schließen Sie Ihre Quelle an den Audioeingang des Projektors an. Zum Einstellen der Lautstärke oder Stummschaltung verwenden Sie das Audiomenü (siehe Seite 31). Fehlerbehebung für Audio Falls kein Ton vorhanden ist, gehen Sie wie folgt vor: •... -
Seite 26: Optimieren Von Computerbildern
Optimieren von Computerbildern Präsentationsfunktionen Wenn der Computer richtig angeschlossen ist und das Computerbild auf Mehrere verfügbare Funktionen erleichtern die Präsentationen. Es folgt ein dem Bildschirm angezeigt wird, können Sie das Bild mithilfe der Überblick. Einzelheiten finden Sie in den Menüabschnitten auf Seite 27. Bildschirmmenüs optimieren. -
Seite 27: Optimieren Von Videobildern
Optimieren von Videobildern Benutzerdefinierte Anpassung des Projektors Wenn das Videogerät richtig angeschlossen ist und das Bild auf dem Sie können den Projektor Ihren speziellen Anforderungen anpassen. Bildschirm angezeigt wird, können Sie das Bild mithilfe der Einzelheiten über diese Funktionen finden auf Seite 31 bis Seite 34. Bildschirmmenüs optimieren. -
Seite 28: Verwenden Der Menüs
Verwenden der Menüs Hauptmenü Drücken Sie die Taste „Menu“ auf dem Tastenfeld oder auf der Fernbedienung, um die Menüs zu öffnen. (Die Menüs werden nach Menü Taste 60 Sekunden automatisch geschlossen, wenn kein Tastendruck erfolgt.) Das Hauptmenü wird angezeigt. Verwenden Sie die Pfeiltasten, um das gewünschte Untermenü... -
Seite 29: Bildmenü
Bildmenü Um die folgenden sechs Einstellungen zu verändern, wählen Sie die Keystone Vertikal Einstellung aus, und drücken Sie auf Select. Ändern Sie die Werte mithilfe der Pfeiltasten, und drücken Sie erneut auf „Select“, um die Änderungen zu Keystone verringern Keystone erhöhen übernehmen. - Seite 30 Voreinstellungen: Die vorhandenen Voreinstellungen optimieren den Projektor zur Anzeige von Computer-Präsentationen und Videobildern Voreinstellungen unter verschiedenen Lichtverhältnissen und auf verschiedenen Hintergründen. Es gibt auch benutzerdefinierbare Voreinstellungen. Um eine Voreinstellung für die aktuelle Quelle einzustellen, passen Sie das Bild an. Wählen Sie im Einstellungen speichern Menü...
- Seite 31 Videostandard: Wenn die Option „Auto“ ausgewählt ist, versucht der Projektor, den Videostandard ausgehend vom empfangenen Eingangssignal Video-Standard automatisch zu bestimmen. (Die Videostandard-Optionen sind möglicherweise unterschiedlich, abhängig davon, in welchem Teil der Welt Sie sich befinden.) Wenn der Projektor den richtigen Standard nicht feststellen kann, sehen die Farben möglicherweise nicht richtig aus, oder das Bild ist verzerrt.
-
Seite 32: Einstellungsmenü
PC-Bildschirmschutz aus: Verhindert, dass der Notebook-Computer in den Einstellungsmenü Bildschirmschutzmodus wechselt. Der Projektor muss für diese Funktion über ein Ton: Zum Einstellen der Lautstärke. Dient auch zum Ein- und Ausschalten der USB-Kabel am PC angeschlossen sein. internen Lautsprecher und Zuordnen einer bestimmten Quelle zu einem bestimmten Audioeingang. - Seite 33 Strom sparen: Schaltet die Lampe automatisch aus, wenn 20 Minuten lang kein Signal vorhanden ist. Nach 10 weiteren Minuten ohne Signal Bildschirmschutz schaltet sich der Projektor ab. Falls vor dem Abschalten des Projektors ein aktives Signal erfolgt, wird ein Bild angezeigt. Bildschirmschutz: Löscht den Bildschirm automatisch, wenn fünf Minuten lang kein Signal vorhanden ist.
- Seite 34 Custom-Taste (nur bei Verwendung mit einer optionalen Fernbedienung): DHCP: Wählen Sie diese Option, um IP-Adresse, Subnetzmaske und Erlaubt die Zuweisung unterschiedlicher Funktionen an die Taste Custom Standard-Gateway automatisch anzufordern. auf der optionalen Fernbedienung, um die entsprechende Funktion schnell Netzwerkneustart: Trennt den Projektor vom Netzwerk, ermittelt eine ausführen zu können.
- Seite 35 Sprache: Ermöglicht die Auswahl einer Sprache für die Menüs und Sprache Meldungen. Service: Um diese Funktionen zu benutzen, wählen Sie sie aus, und drücken Sie auf die Taste Select. Werkseinstellungen: Setzt alle Einstellungen (mit Ausnahme der Lampen- und Filter-Betriebszeit und der Netzwerkeinstellungen) auf die Standardwerte zurück, blendet aber zuerst ein Dialogfeld zur Bestätigung ein.
-
Seite 36: Wartung
Wartung Die Linse mit Reinigen der Linse einem weichen, trockenen Tuch Verwenden Sie ein nicht scheuerndes Reinigungsmittel für und einem nicht scheuernden Kameralinsen mit einem weichen, trockenen Tuch. Reinigungsmittel reinigen Vermeiden Sie die Verwendung von übermäßig viel Reinigungsmittel, und tragen Sie das Reinigungsmittel nicht direkt auf die Linse auf. Scheuermittel, Lösungsmittel oder andere Chemikalien könnten die Linse zerkratzen. -
Seite 37: Auswechseln Der Projektionslampe
• Seien Sie beim Entfernen des Lampengehäuses sehr vorsichtig. In dem Auswechseln der Projektionslampe unwahrscheinlichen Fall, dass die Birne zerbricht, können kleine Der Lampenstundenzähler im Serviceinfo-Menü gibt die Anzahl der Glasfragmente auftreten. Das Lampengehäuse ist so konzipiert, dass es Betriebsstunden für die Lampe an. Zwanzig Stunden vor Ablauf der diese Fragmente zurück hält, seien Sie beim Entfernen des spezifizierten Lampenlebensdauer wird die Meldung „Lampe Lampengehäuses aber vorsichtig. - Seite 38 Lösen Sie die drei Halteschrauben (durch Pfeil gekennzeichnet) am Lampenmodul. Beim Ersetzen der Lampe, niemals eine Schraube ohne Pfeilmarkierung berühren. Die Halteschrauben am Lampenmodul lösen Nehmen Sie das Lampenmodul vorsichtig heraus, indem Sie den Griff ergreifen und in die Höhe ziehen. Entsorgen Sie die Lampe unter Lampenmodulgriff Beachtung der zutreffenden Umweltvorschriften.
-
Seite 39: Reinigen Des Staubfilters
Reinigen des Staubfilters Schalten Sie den Projektor aus und ziehen Sie das Netzkabel her aus. Projektor ausschalten und ausstecken Warten Sie 45 Minuten, damit der Projektor vollständig abkühlen kann. WARNUNG: Um Verbrennungen zu vermeiden, lassen Sie den Projektor mindestens 45 Minuten abkühlen, bevor Sie den Staubfilter 45 Minuten warten ersetzen oder reinigen.
