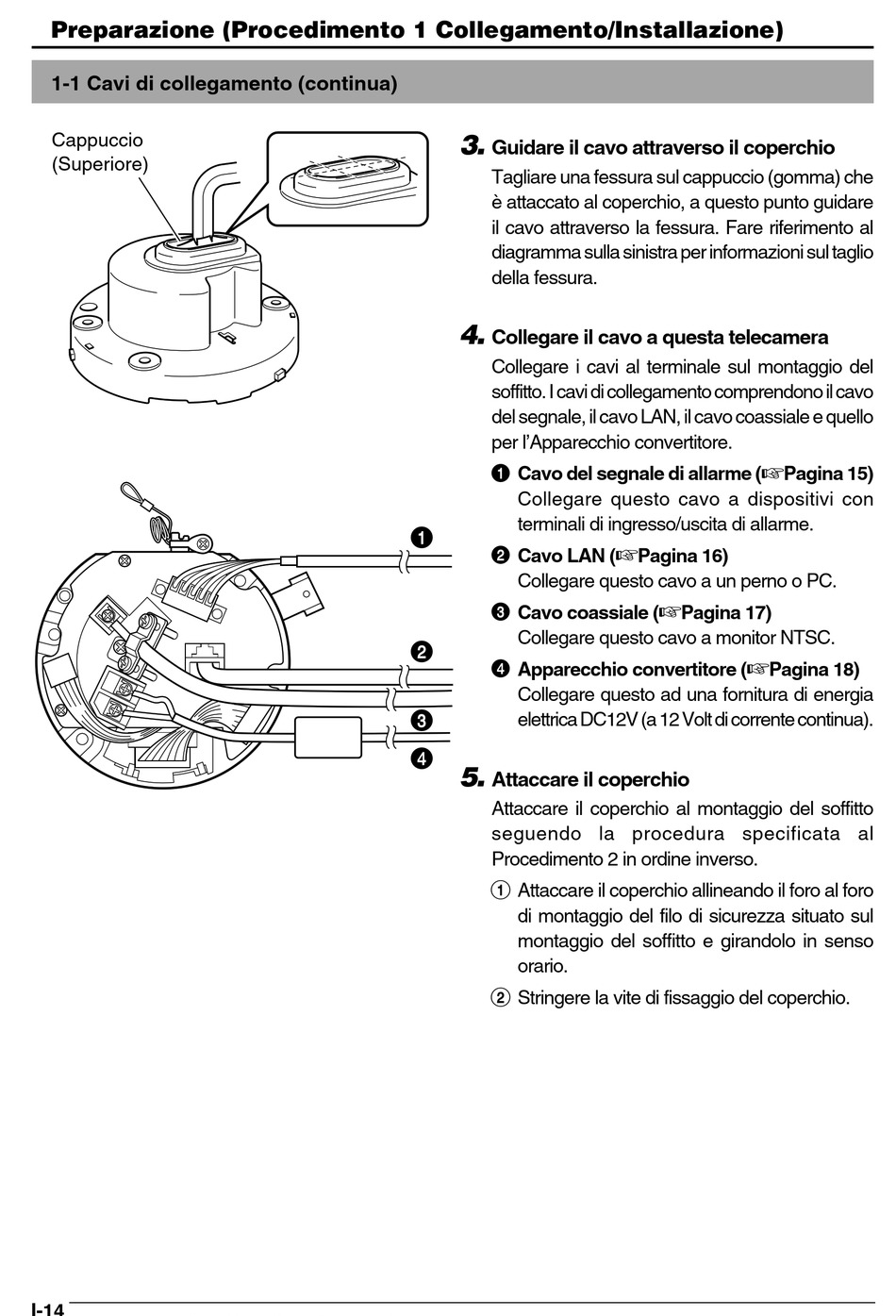

Preparazione (Procedimento 1 Collegamento/Installazione)
1-1 Cavi di collegamento (continua)
Cappuccio
(Superiore)
I-14
3.
Guidare il cavo attraverso il coperchio
Tagliare una fessura sul cappuccio (gomma) che
è attaccato al coperchio, a questo punto guidare
il cavo attraverso la fessura. Fare riferimento al
diagramma sulla sinistra per informazioni sul taglio
della fessura.
4.
Collegare il cavo a questa telecamera
Collegare i cavi al terminale sul montaggio del
soffitto. I cavi di collegamento comprendono il cavo
del segnale, il cavo LAN, il cavo coassiale e quello
per l'Apparecchio convertitore.
1
Cavo del segnale di allarme (
Collegare questo cavo a dispositivi con
terminali di ingresso/uscita di allarme.
1
2
Cavo LAN (
Collegare questo cavo a un perno o PC.
3
Cavo coassiale (
Collegare questo cavo a monitor NTSC.
2
4
Apparecchio convertitore (
Collegare questo ad una fornitura di energia
3
elettrica DC12V (a 12 Volt di corrente continua).
4
5.
Attaccare il coperchio
Attaccare il coperchio al montaggio del soffitto
seguendo la procedura specificata al
Procedimento 2 in ordine inverso.
1
Attaccare il coperchio allineando il foro al foro
di montaggio del filo di sicurezza situato sul
montaggio del soffitto e girandolo in senso
orario.
2
Stringere la vite di fissaggio del coperchio.
☞
Pagina 15)
☞
Pagina 16)
☞
Pagina 17)
☞
Pagina 18)
