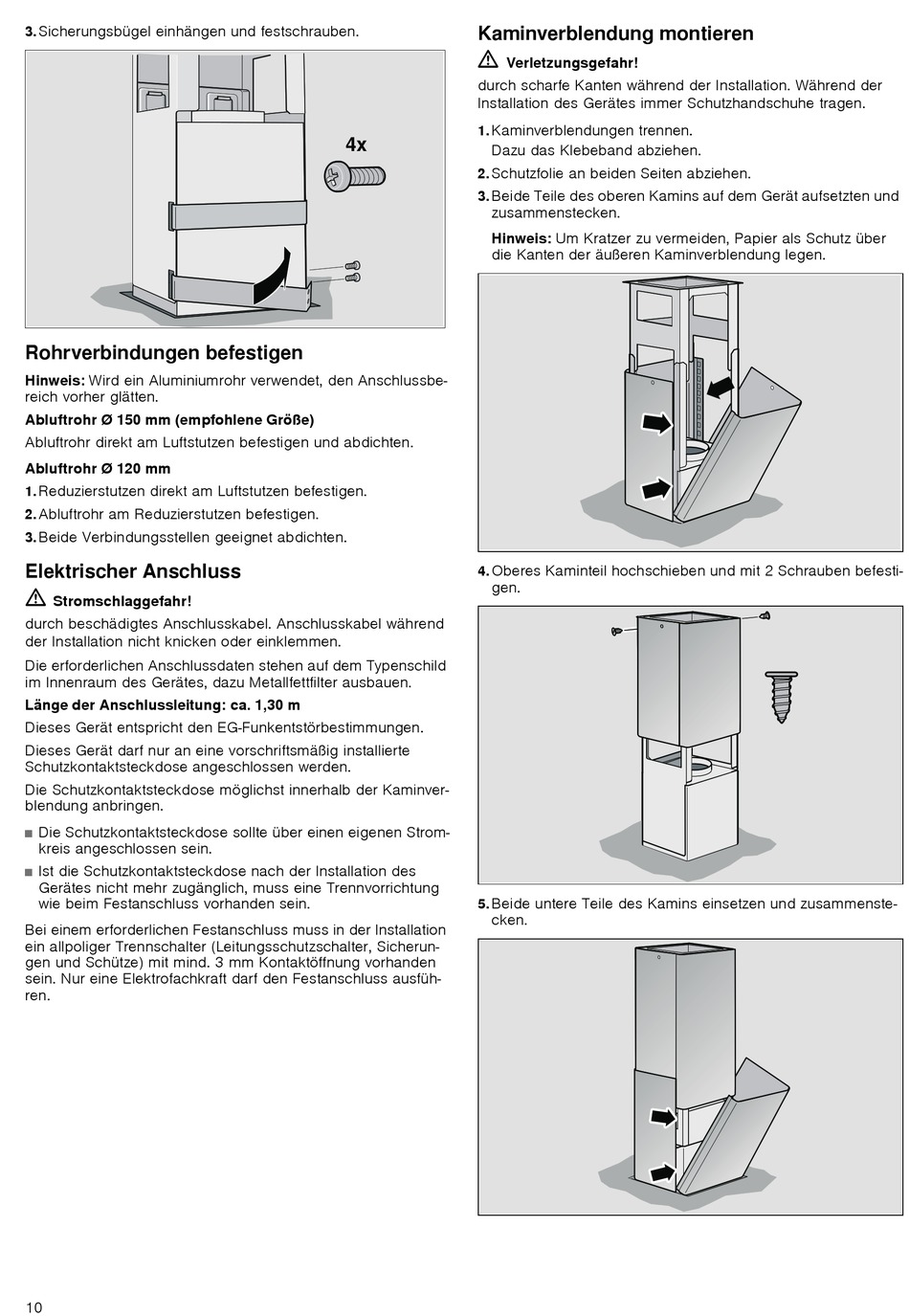

Sicherungsbügel einhängen und festschrauben.
3.
Rohrverbindungen befestigen
Hinweis: Wird ein Aluminiumrohr verwendet, den Anschlussbe-
reich vorher glätten.
Abluftrohr Ø 150 mm (empfohlene Größe)
Abluftrohr direkt am Luftstutzen befestigen und abdichten.
Abluftrohr Ø 120 mm
Reduzierstutzen direkt am Luftstutzen befestigen.
1.
Abluftrohr am Reduzierstutzen befestigen.
2.
Beide Verbindungsstellen geeignet abdichten.
3.
Elektrischer Anschluss
ã=
Stromschlaggefahr!
durch beschädigtes Anschlusskabel. Anschlusskabel während
der Installation nicht knicken oder einklemmen.
Die erforderlichen Anschlussdaten stehen auf dem Typenschild
im Innenraum des Gerätes, dazu Metallfettfilter ausbauen.
Länge der Anschlussleitung: ca. 1,30 m
Dieses Gerät entspricht den EG-Funkentstörbestimmungen.
Dieses Gerät darf nur an eine vorschriftsmäßig installierte
Schutzkontaktsteckdose angeschlossen werden.
Die Schutzkontaktsteckdose möglichst innerhalb der Kaminver-
blendung anbringen.
Die Schutzkontaktsteckdose sollte über einen eigenen Strom-
■
kreis angeschlossen sein.
Ist die Schutzkontaktsteckdose nach der Installation des
■
Gerätes nicht mehr zugänglich, muss eine Trennvorrichtung
wie beim Festanschluss vorhanden sein.
Bei einem erforderlichen Festanschluss muss in der Installation
ein allpoliger Trennschalter (Leitungsschutzschalter, Sicherun-
gen und Schütze) mit mind. 3 mm Kontaktöffnung vorhanden
sein. Nur eine Elektrofachkraft darf den Festanschluss ausfüh-
ren.
10
Kaminverblendung montieren
ã=
Verletzungsgefahr!
durch scharfe Kanten während der Installation. Während der
Installation des Gerätes immer Schutzhandschuhe tragen.
Kaminverblendungen trennen.
1.
[
Dazu das Klebeband abziehen.
Schutzfolie an beiden Seiten abziehen.
2.
Beide Teile des oberen Kamins auf dem Gerät aufsetzten und
3.
zusammenstecken.
Hinweis: Um Kratzer zu vermeiden, Papier als Schutz über
die Kanten der äußeren Kaminverblendung legen.
Oberes Kaminteil hochschieben und mit 2 Schrauben befesti-
4.
gen.
Beide untere Teile des Kamins einsetzen und zusammenste-
5.
cken.
