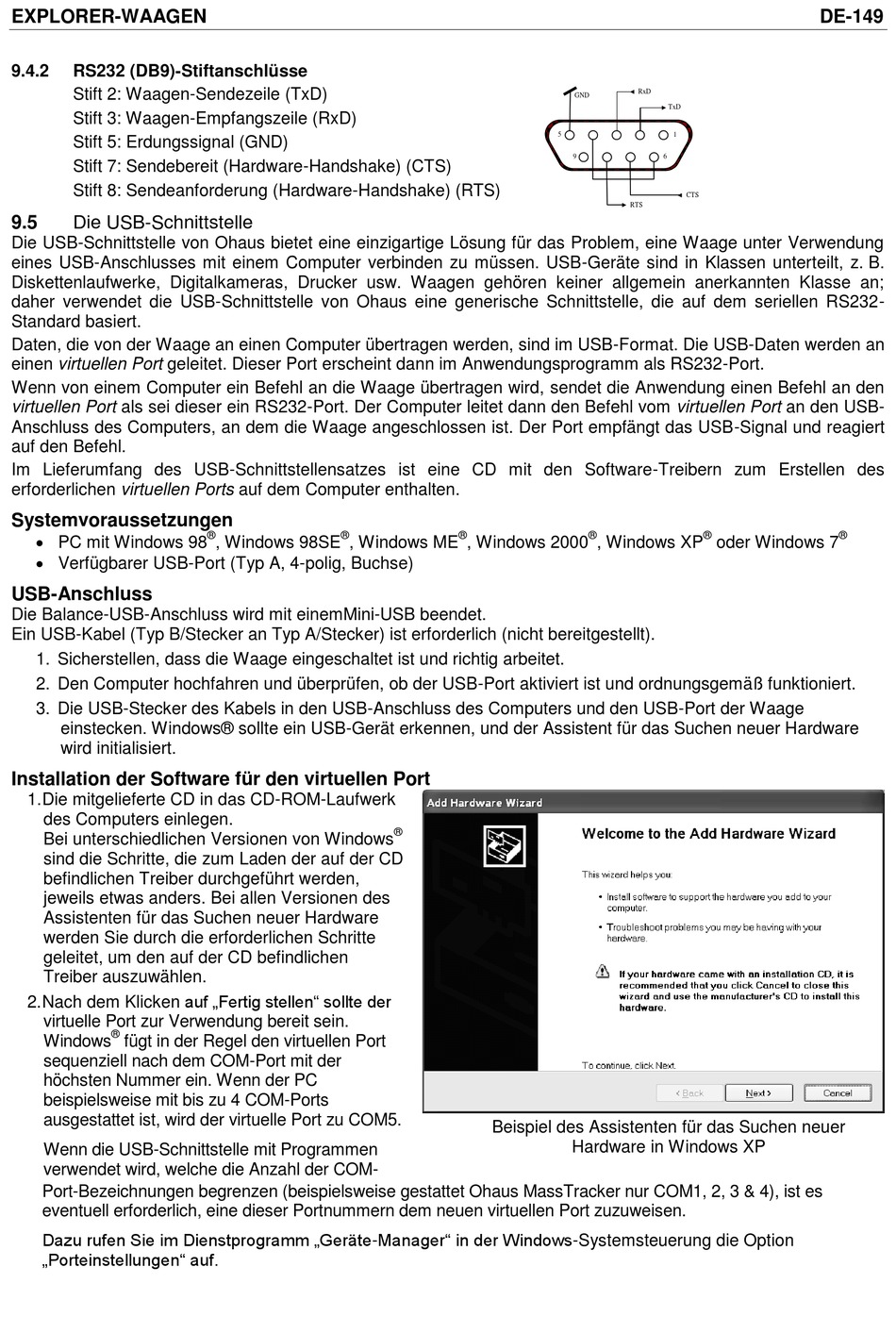

EXPLORER-WAAGEN
9.4.2
RS232 (DB9)-Stiftanschlüsse
Stift 2: Waagen-Sendezeile (TxD)
Stift 3: Waagen-Empfangszeile (RxD)
Stift 5: Erdungssignal (GND)
Stift 7: Sendebereit (Hardware-Handshake) (CTS)
Stift 8: Sendeanforderung (Hardware-Handshake) (RTS)
9.5
Die USB-Schnittstelle
Die USB-Schnittstelle von Ohaus bietet eine einzigartige Lösung für das Problem, eine Waage unter Verwendung
eines USB-Anschlusses mit einem Computer verbinden zu müssen. USB-Geräte sind in Klassen unterteilt, z. B.
Diskettenlaufwerke, Digitalkameras, Drucker usw. Waagen gehören keiner allgemein anerkannten Klasse an;
daher verwendet die USB-Schnittstelle von Ohaus eine generische Schnittstelle, die auf dem seriellen RS232-
Standard basiert.
Daten, die von der Waage an einen Computer übertragen werden, sind im USB-Format. Die USB-Daten werden an
einen virtuellen Port geleitet. Dieser Port erscheint dann im Anwendungsprogramm als RS232-Port.
Wenn von einem Computer ein Befehl an die Waage übertragen wird, sendet die Anwendung einen Befehl an den
virtuellen Port als sei dieser ein RS232-Port. Der Computer leitet dann den Befehl vom virtuellen Port an den USB-
Anschluss des Computers, an dem die Waage angeschlossen ist. Der Port empfängt das USB-Signal und reagiert
auf den Befehl.
Im Lieferumfang des USB-Schnittstellensatzes ist eine CD mit den Software-Treibern zum Erstellen des
erforderlichen virtuellen Ports auf dem Computer enthalten.
Systemvoraussetzungen
PC mit Windows 98
Verfügbarer USB-Port (Typ A, 4-polig, Buchse)
USB-Anschluss
Die Balance-USB-Anschluss wird mit einemMini-USB beendet.
Ein USB-Kabel (Typ B/Stecker an Typ A/Stecker) ist erforderlich (nicht bereitgestellt).
1. Sicherstellen, dass die Waage eingeschaltet ist und richtig arbeitet.
2. Den Computer hochfahren und überprüfen, ob der USB-Port aktiviert ist und ordnungsgemäß funktioniert.
3. Die USB-Stecker des Kabels in den USB-Anschluss des Computers und den USB-Port der Waage
einstecken. Windows® sollte ein USB-Gerät erkennen, und der Assistent für das Suchen neuer Hardware
wird initialisiert.
Installation der Software für den virtuellen Port
1. Die mitgelieferte CD in das CD-ROM-Laufwerk
des Computers einlegen.
Bei unterschiedlichen Versionen von Windows
sind die Schritte, die zum Laden der auf der CD
befindlichen Treiber durchgeführt werden,
jeweils etwas anders. Bei allen Versionen des
Assistenten für das Suchen neuer Hardware
werden Sie durch die erforderlichen Schritte
geleitet, um den auf der CD befindlichen
Treiber auszuwählen.
2. Nach dem Klicken auf „Fertig stellen" sollte der
virtuelle Port zur Verwendung bereit sein.
®
Windows
fü gt in der Regel den virtuellen Port
sequenziell nach dem COM-Port mit der
hö chsten Nummer ein. Wenn der PC
beispielsweise mit bis zu 4 COM-Ports
ausgestattet ist, wird der virtuelle Port zu COM5.
Wenn die USB-Schnittstelle mit Programmen
verwendet wird, welche die Anzahl der COM-
Port-Bezeichnungen begrenzen (beispielsweise gestattet Ohaus MassTracker nur COM1, 2, 3 & 4), ist es
eventuell erforderlich, eine dieser Portnummern dem neuen virtuellen Port zuzuweisen.
Dazu rufen Sie im Dienstprogramm „Geräte-Manager" in der Windows-Systemsteuerung die Option
„Porteinstellungen" auf.
®
®
, Windows 98SE
, Windows ME
5
®
, Windows 2000
®
Beispiel des Assistenten für das Suchen neuer
RxD
GND
TxD
1
9
6
CTS
RTS
®
®
, Windows XP
oder Windows 7
Hardware in Windows XP
DE-149
®
