Schritt 9: Drähte anschließen

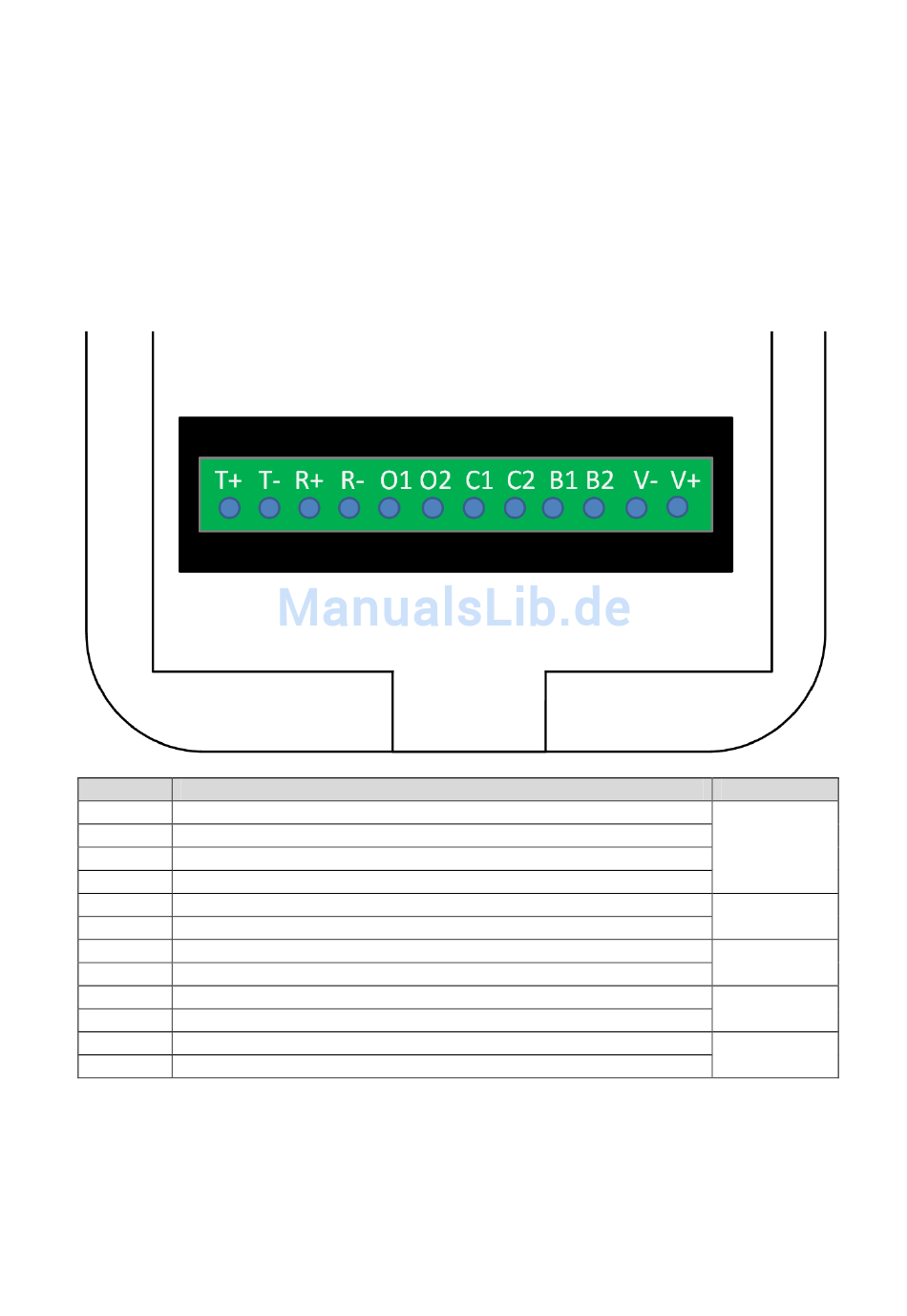

Die Video Türstation verfügt auf der Rückseite für ein komfortables und sicheres Anschließen der
Drähte über ein Anschlussterminal mit Buchsen. Die einzelnen Kontakte am Anschlussterminal sind
auf der Rückseite des Gehäuses beschriftet. Einige Anschlüsse am Anschlussterminal können bereits
durch uns mit Kabeln für Sie vorbelegt sein. Nutzen Sie geeignete Stoßverbinder oder
Lüsterklemmen, um die mitgelieferten Kabel mit Ihren Drähten zu verbinden. Die von uns
beigelegten Stoßverbinder sind wetterfest und verfügen über einen Schrumpfschlauch, der nach der
Montage z.B. vorsichtig mit einem Heißluftfön versiegelt werden kann. Entfernen Sie bitte die Kabel
am Anschlussterminal, die Sie nicht benötigen.
Anschluss Beschreibung
T+ Weiß-oranger Draht des Netzwerkkabels (Nummer 1, Transmit Data +) Weiß-orange,
T- Oranger Draht des Netzwerkkabels (Nummer 2, Transmit Data -)
R+ Weiß-grüner Draht des Netzwerkkabels (Nummer 3, Receive Data +)
R- Grüner Draht des Netzwerkkabels (Nummer 6, Receive Data -)
O1 Elektrischer Türöffner (potentialfrei)
O2 Elektrischer Türöffner (potentialfrei)
C1 Elektrischer Türgong (potentialfrei)
C2 Elektrischer Türgong (potentialfrei)
B1 Türöffnertaster (potentialfrei)
B2 Türöffnertaster (potentialfrei)
V - Netzteil Stromversorgung Minuspol (-)
V + Netzteil Stromversorgung Pluspol (+)
Bitte gehen Sie sorgsam beim Anschluss der Kabel vor, ein falscher Anschluss kann die Video
Türstation zerstören.
Schritt 10: Endmontage
Montieren Sie die Video Türstation an der Montageplatte. Die Video Türstation rastet an den für die
Montageplatte vorgesehenen Einrastpunkten ein. Nutzen Sie die beiliegende Sicherheitsschraube
Draht
orange, weiß-
grün, grün
Lila, lila
Blau, blau
Gelb, gelb
Schwarz, rot
