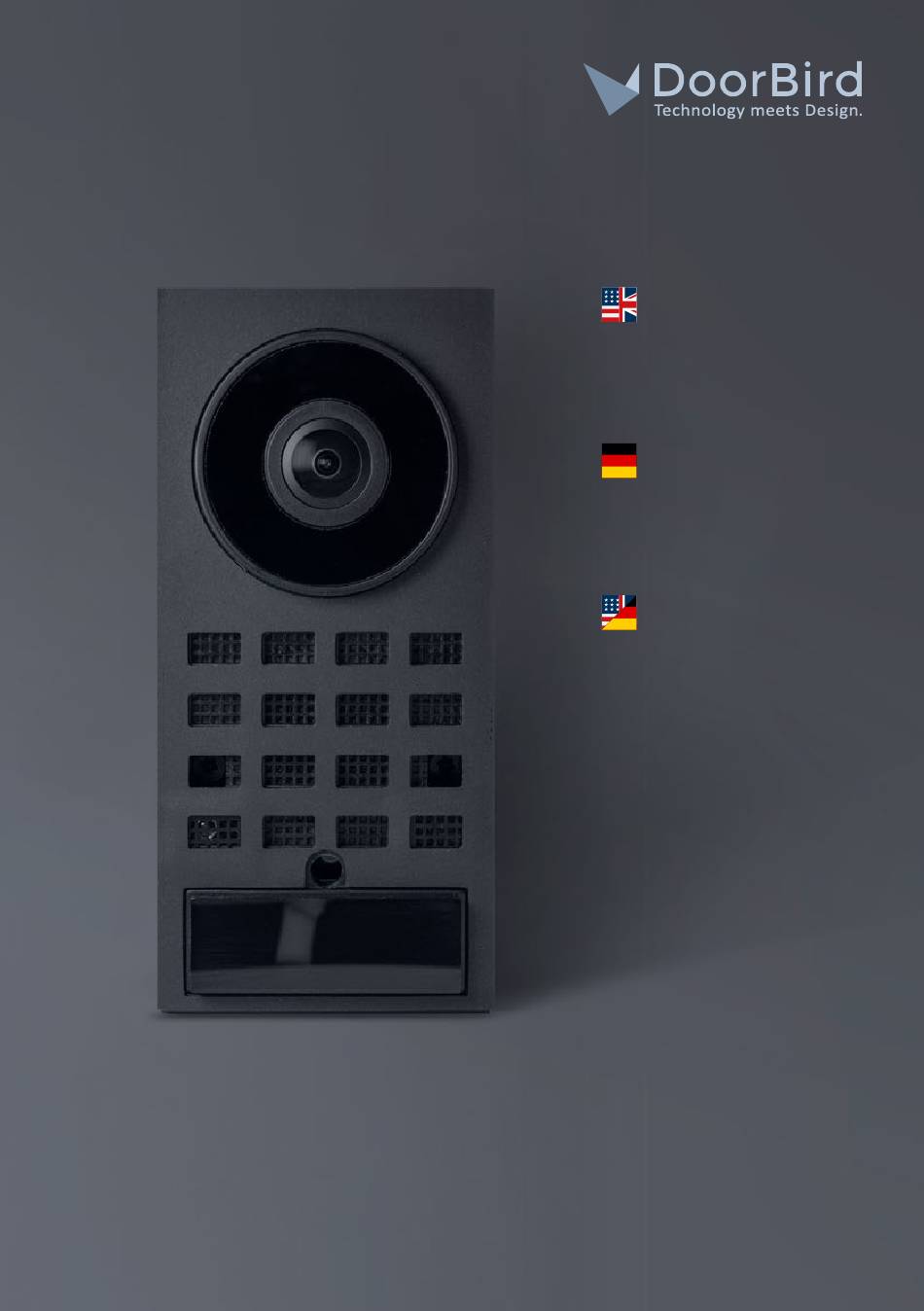

- Seite 1 Page 1-3 Instructions for customized production using D1100E Seite 4-5 Hinweise für die Individualfertigung mit D1100E Page/Seite 6-9 Technical Drawings Technische Zeichnungen D1100E VERSION 1.1, MIN. HW 1.1...
- Seite 2 WEATHER PROOFING The custom housing for the “DoorBird IP Video Door Station D1100E” must be rated at least IP65. Anything with lower rating will void all warranties. MATERIAL AND COLOR OF THE FRONT Installation of the black main electrical unit requires PANEL AND HOUSING evenly distributed pressure to ensure a tight seal.
- Seite 3 DOORBIRD CALL BUTTONS We offer our own “Illuminated Call Button for DoorBird D11x”. Currently installations with one call button are supported. The button can be connected directly to the “DoorBird IP Video Door Station D1100E” using the cable provided within the scope of delivery.
- Seite 4 Dichtung auf der Die Ausrichtung des Produkts „DoorBird IP technischen Einheit angebracht sein, da sonst die Video Türstation D1100E“ erfolgt vertikal mit der Gewährleistung ausgeschlossen wird. Positionierung der Kameralinse nach oben. Eine Montage über Kopf oder in horizontaler Die Maße und Positionen der Öffnungen in der...
- Seite 5 Eine IP-Video-Türsprechanlage verfügt im Gegensatz zu analogen Türsprechanlagen über sehr leistungsstarke Prozessoren und Bildsensoren. Aufgrund von Wärmeentwicklung ist das Produkt „DoorBird IP Video Türstation D1100E“ nicht für Frontplatten und Gehäuse mit dunklen Farben geeignet. Aktuell ist Edelstahl V2A/V4A als Referenzmaterial für Individualanlagen freigegeben.
- Seite 6 Phoenix and CAT cabling (at least 50 mm / 1.97 in). - An area of approximately 5 mm (0.2 in) should DoorBird D1100E be left around each module. - The connection cable between call button and 2x M3x20 Innengewindebuchse technical unit has a length of 40 mm (1.6 in).
- Seite 7 29,20mm 54,0 1.15inch 2.13i 43,00mm 1,69inch 29,20mm 54,00mm Designation 1.15inch 2.13inch D1101V Material:- Draw Bird Home Automation GmbH Uhlandstr. 165 General pinciples D-10719 Berlin of presentation Gene Germany ISO 128-1 Confidential...
- Seite 8 16 Gewindebolzen /welding studs 3,00mm 0.12inch 43,00mm 4,00mm 1,69inch 0.16inch D11x Call Button / D11x Ruftaste 48,00mm 19,00mm 1,89inch 0.75inch x16 Gewindebolzen /welding studs 3,00mm 0.12inch 43,00mm 55,00mm 4,00mm 1,69inch 2.17inch 0.16inch 48,00mm 19,00mm 1,89inch 0.75inch Bird Home Automation GmbH Uhlandstr.
- Seite 12 www.doorbird.com...
