Achtung!
1-Das LED Licht an der Tastatur leuchtet konstant wenn die Stromzufuhr unter 9 Volt liegt, Spannung über 10 Volt
Fehler weg.
2-Das LED Licht an der Tastatur blinkt schnell, wenn die Ausgangsspannung über 14,5 Volt liegt, System aus-an
schalten Fehler weg.
3-Das LED Licht an der Tastatur blinkt schnell, bei einem Kurzschluss , System aus-an
schalten Fehler weg.
6. Montage/Skizze der Umschaltbox/ Rückfahrkamera an das S7000
Montage der Kamera:
Montieren Sie die Kamera horizontal und in der Mitte an der Rückseite Ihres Fahrzeugs.
Achten Sie darauf, dass die Montagefläche ausreichend stabil ist, und beginnen Sie wie nachfolgend beschrieben
mit dem Einbau.

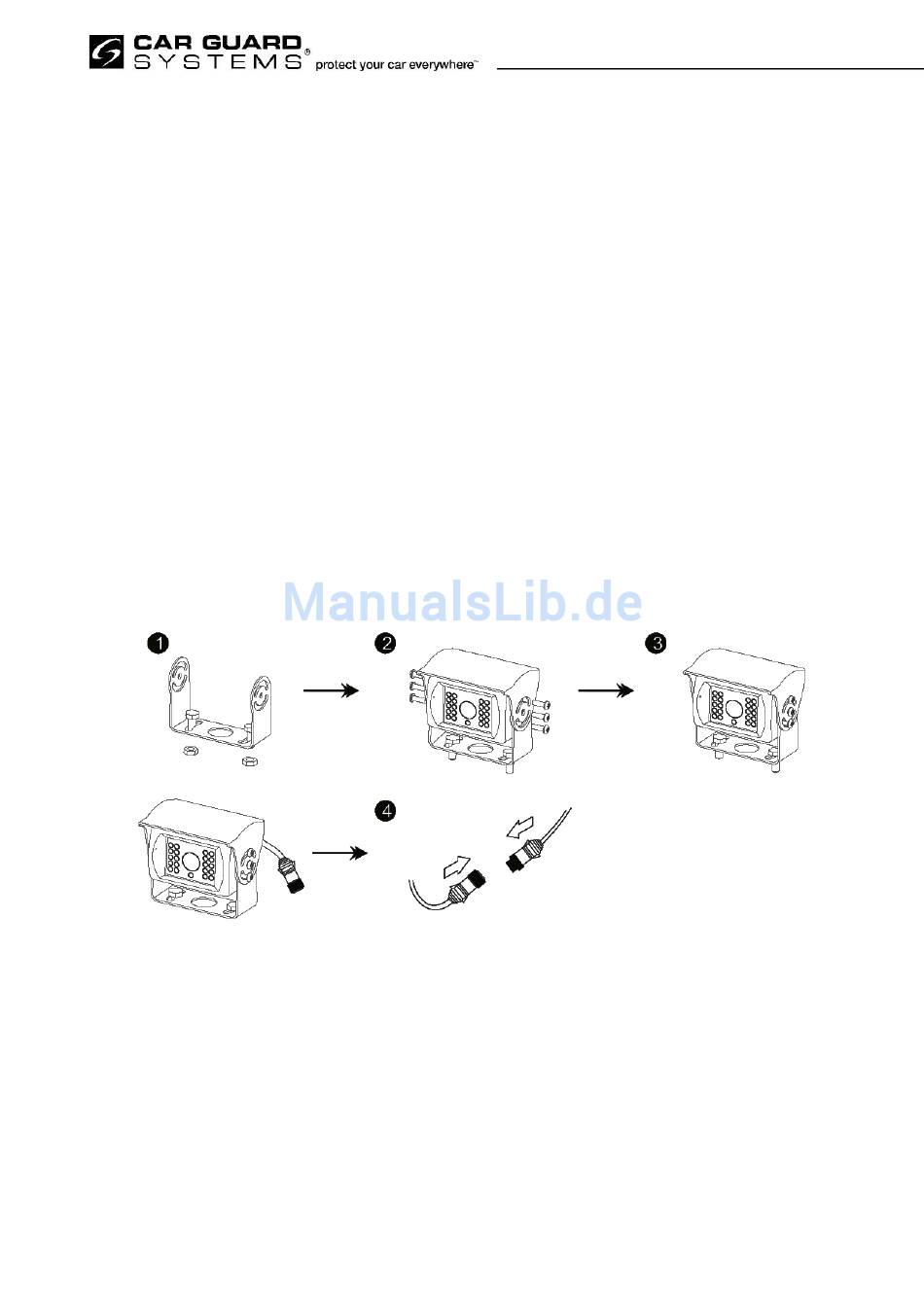

1.Montieren Sie die Kamera-Halter fest am Fahrzeug.
2.Justieren Sie die Kameras so zusammen das die 110° Kamera-1 nach unten zeigt,
und die 110° Kamera-2 nach hinten zeigt (Hecksicht).
Verschrauben Sie die Kameras anschließend mit den Halte Bügel.
3. Kamera Befestigung abgeschlossen.
4. Verbinden Sie die Kabel der Kameras mit dem Verlängerungskabeln
5. Verlegen Sie das Verlängerungskabel nach vorne im Fahrzeug zur Umschaltbox.
Version V5
Seite 5 von 6
