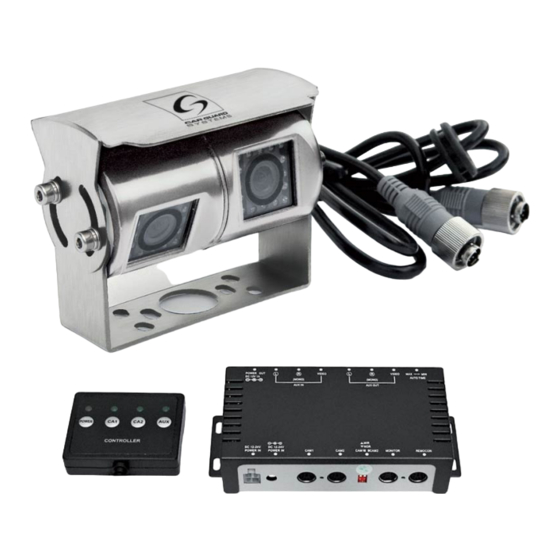

Rückfahrkamera mit zwei Kameramodulen 12/24V
für das S7000
Einbau- und Bedienungsanleitung
Wir bedanken uns, dass Sie sich für eine Rückfahrkamera aus unserem Hause entschieden haben.
Unsere Produkte werden für höchste Ansprüche an Qualität, Funktionalität und Design gefertigt und
entsprechen allen zum Betrieb erforderlichen Richtlinien.
Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch, um Einbau- und
Bedienungsfehler auszuschließen.
Wir wünschen Ihnen viel Freude mit Ihrer Rückfahrkamera.
Version V5
®
Car Guard Systems
GmbH I Westfälische Str.169c I D-44309 Dortmund
Service 0231.880.840.0
I
Technik, Einbau 0231.880.840.10
Fax
0231.880.840.20
I
Online-shop: http://www.carguard.de
Seite 1 von 6
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Car Guard Systems Snooper S7000
Inhaltszusammenfassung für Car Guard Systems Snooper S7000
- Seite 1 Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch, um Einbau- und Bedienungsfehler auszuschließen. Wir wünschen Ihnen viel Freude mit Ihrer Rückfahrkamera. ® Car Guard Systems GmbH I Westfälische Str.169c I D-44309 Dortmund Service 0231.880.840.0 Technik, Einbau 0231.880.840.10 0231.880.840.20...
- Seite 2 Inhalt: Wichtige Infos Rufnummer der Hotline Gewährleistung / Garantie Lieferumfang Eigenschaften/Technische Daten der Rückfahrkamera und Umschaltbox Montage/Skizze der Umschaltbox/ Rückfahrkamera an das S7000. 1. Wichtige Infos: Lesen Sie diese Anleitung sorgfältig durch. Bei Schäden, die durch Nichtbeachtung der Anleitungen entstehen, erlischt der Garantieanspruch.
-
Seite 3: Die Rufnummer Unserer Hotline Lautet
säurehaltiges Flussmittel verwenden. Das im Fachhandel erhältliche Lötzinn ist in der Regel schon mit säurefreiem Flussmittel angereichert. Achten Sie nach dem Löten auf eine gute Isolierung der Lötstelle mittels Isolierband. Sollten bei dem Einbau Probleme entstehen oder unsere Anleitungen aus Ihrer Sicht in einem Punkt unklar sein, so wenden Sie sich bitte an unsere Hotline, bevor Sie etwas ausprobieren, was zu einem Defekt der Rückfahrkamera und/oder Ihrem Fahrzeug führen könnte. -
Seite 4: Lieferumfang
4. Lieferumfang: Die Rückfahrkamera wird wie folgt geliefert: 1 Rückfahrkamera mit zwei Kameramodulen 2 20 Meter Anschlusskabel 6 Pin (PL20-6) 1 Umschaltbox inkl. Spannungswandler 12-24V und externem Bedienfeld 1 Adapter von Chinch-Buchse auf 3,5mm Klinken-Stecker (PL1-RCA-Plug) 1 Dichtungsband 5. Eigenschaften/Technische Daten der Rückfahrkamera/Umschaltbox: Eigenschaften der Rückfahrkamera mit 2 getr. -
Seite 5: Montage/Skizze Der Umschaltbox/ Rückfahrkamera An Das S7000
Achtung! 1-Das LED Licht an der Tastatur leuchtet konstant wenn die Stromzufuhr unter 9 Volt liegt, Spannung über 10 Volt Fehler weg. 2-Das LED Licht an der Tastatur blinkt schnell, wenn die Ausgangsspannung über 14,5 Volt liegt, System aus-an schalten Fehler weg. 3-Das LED Licht an der Tastatur blinkt schnell, bei einem Kurzschluss , System aus-an schalten Fehler weg. - Seite 6 Anschussskizze der Umschaltbox/ Rückfahrkamera an das Snooper S7000: Bei dem Snooper S7000 kann unter Setup, unten links, der Kameraeingang auf Automatik eingestellt werden. Sobald ein Signal anliegt, schaltet der Bildschirm des Snooper S7000 automatisch auf das Kamerabild um. Über Anregungen zur Verbesserung unsere Anleitungen würden wir uns sehr freuen.
