4.5 Empfänger, Servos, Schalter und Empfängerakku

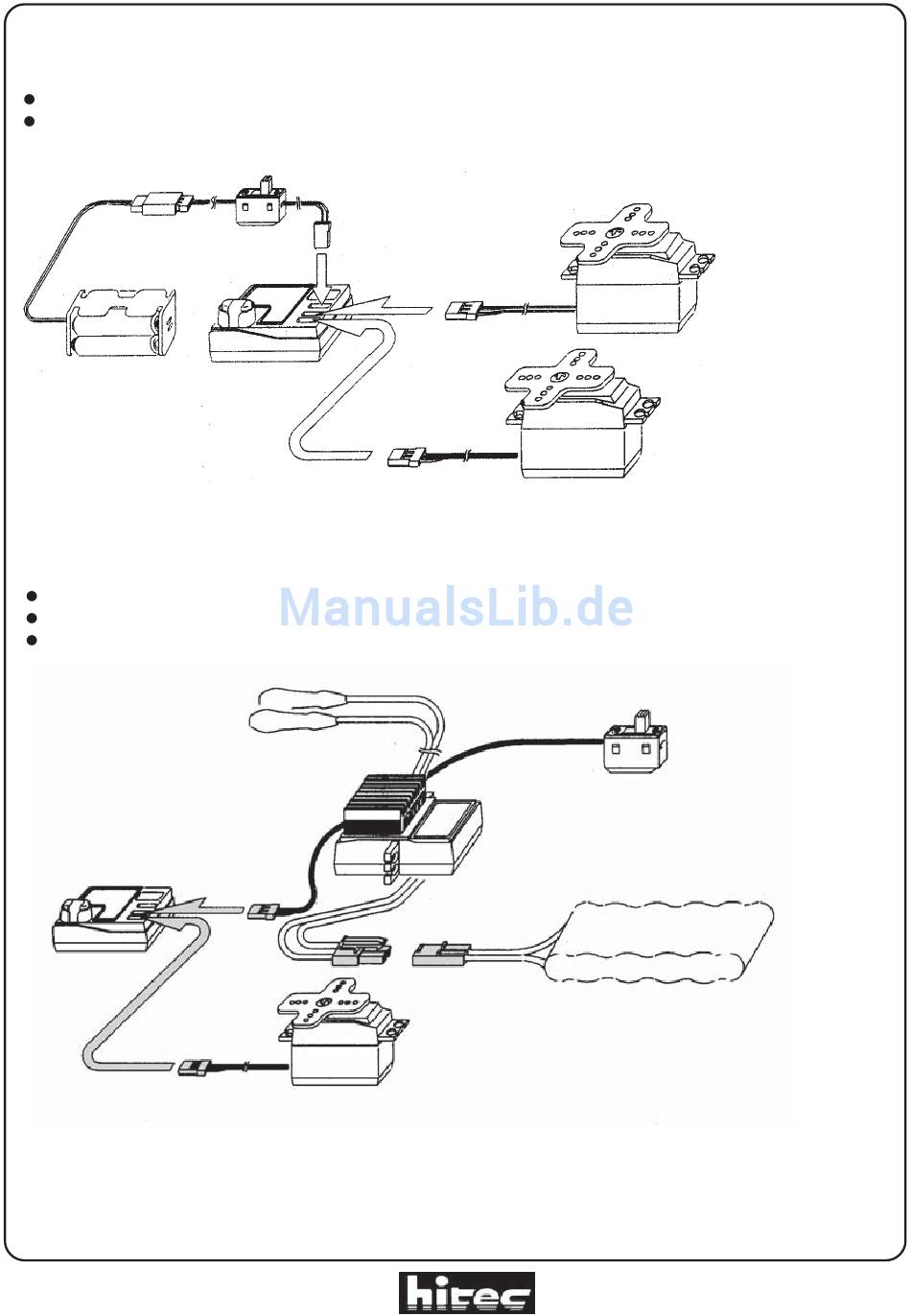

4.5.1 Mit eigener Stromversorgung für den Empfänger z.B. Verbrennungsmodell.
Schließen Sie die Anlage gemäß der Skizze an.
Prüfen Sie anschließend die richtige Funktion der RC-Anlage.
Batteriebox
4.5.2 Mit einem elektronischen Fahrtenregler mit BEC System.
Das bedeutet, daß Sie die benötigte Spannung für den Empfänger über den Fahrtenregler aus dem
Fahrakku beziehen.
Schließen Sie die Anlage gemäß Skizze an.
Stellen Sie sicher, daß die Polarität aller Kabel stimmt. Rot ist + und schwarz ist -.
Prüfen Sie anschließend die richtige Funktion der RC-Anlage.
Empfänger
Seite 6
Ein-/Ausschalter
Empfänger
Motor
Ein-/Ausschalter
Elektronischer
Fahrtenregler
Lenkservo
Gas-/Bremsservo
Lenkservo
Fahrakku
070-LD27 / 070-LD40
