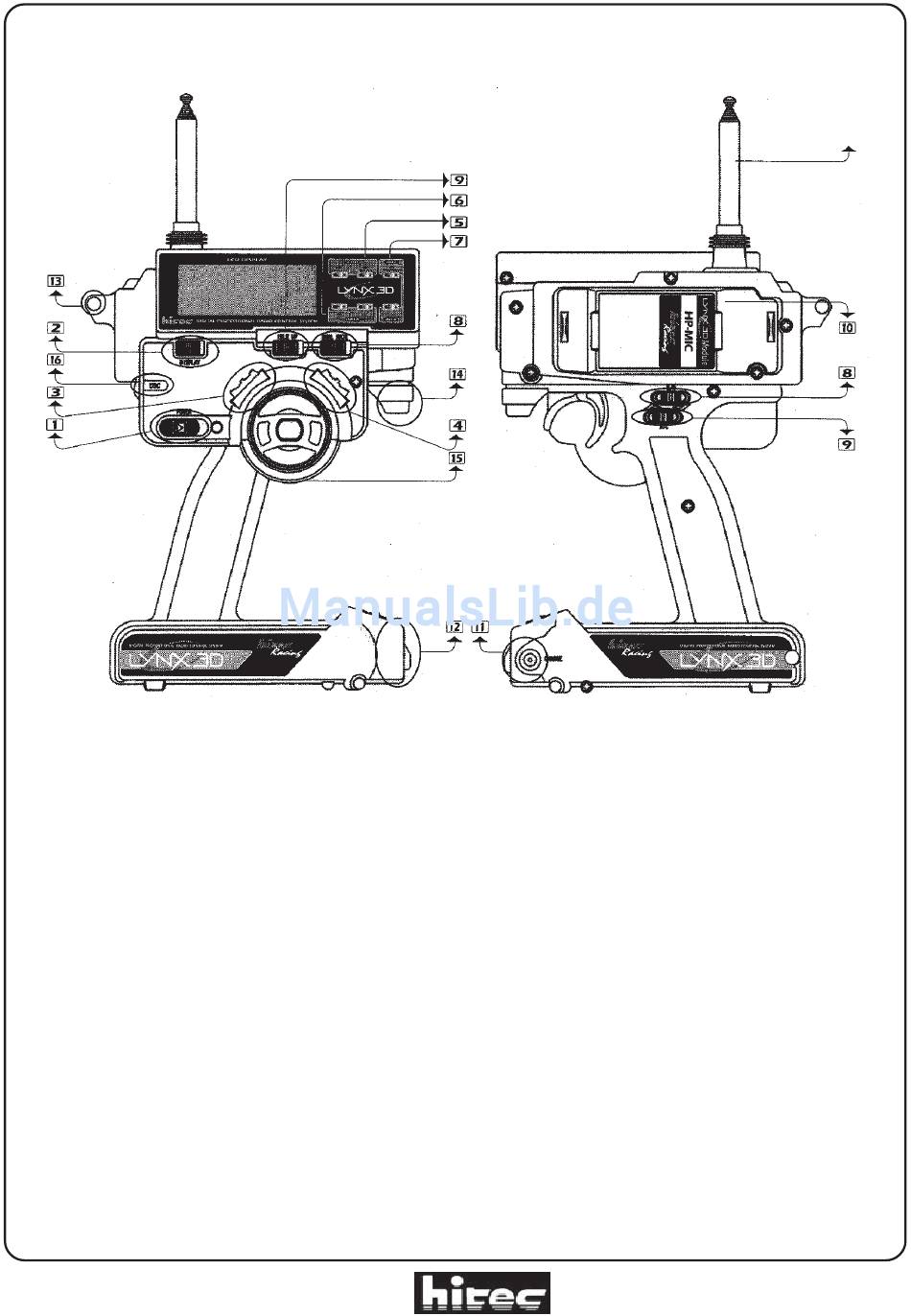

2. Übersicht und Ausstattung
01 • Ein-/Ausschalter
02 • Ein-/Ausschalter für Display, dadurch wird nur das Display eingeschaltet, ohne den Sendeteil
zu aktivieren.
03 • Trimmung für Drossel
04 • Trimmung für Lenkung
05 • Edit up / down Tasten: Durch gleichzeitiges Drücken gelangen Sie in den Programmiermodus,
mit up / down laufen Sie durch das Menü.
06 • Data +/-: Mit diesen Tasten setzen Sie die Parameter im Menü.
07 • Aux +/- Tasten / Kanal 3
08 • Dual Rate Wahlschalter
09 • Justierung der maximal zulässigen Bremskraft
10 • HF-Modul
11 • Ladebuchse
12 • Akkufach
13 • Aufhängung für Senderriemen
14 • Mechanische Bremswegjustierung
15 • Justierung der Federspannung des Lenkrads
16 • Anschlußbuchse Direct Servo Control (DSC)
17 • Wahlweise kann der Sender für Rechts- und Linkshänder eingestellt werden.
070-LD27 / 070-LD40 Seite 3
