3. Technische Daten

Wir beglückwünschen Sie zum Erwerb der Lynx 3D, einer hochmodernen Fernsteuerung. Die
Lynx 3D ist mit vielen, innnovativen Funktionen ausgerüstet, die zur Unterstützung des Piloten
während des Betriebs dienen. Um die Lynx 3D sicher zu beherrschen und die gesamte
Funktionsvielfalt ausnutzen zu können, lesen Sie bitte die folgenden Seiten.
Die bedruckten Aluschilder des Senders, Empfängers und der Servos sind, zum Schutz vor Beschädi-
gungen, mit einer Schutzfolie versehen, die vor der Benutzung entfernt werden kann.
Sender
3 Kanal FM Digital-Proportionalsystem
Frequenzband 27 / 40 MHz FM
Computersystem
Wahlweise für Rechts- und Linkshänder
Digitale Trimmungen
Digitalanzeige der Senderspannung
Ladebuchse für NC-Akkus
Ausgangsleistung: ca. 500 mW
Stromaufnahme: ca. 140 mA

4. Inbetriebnahme und Montage

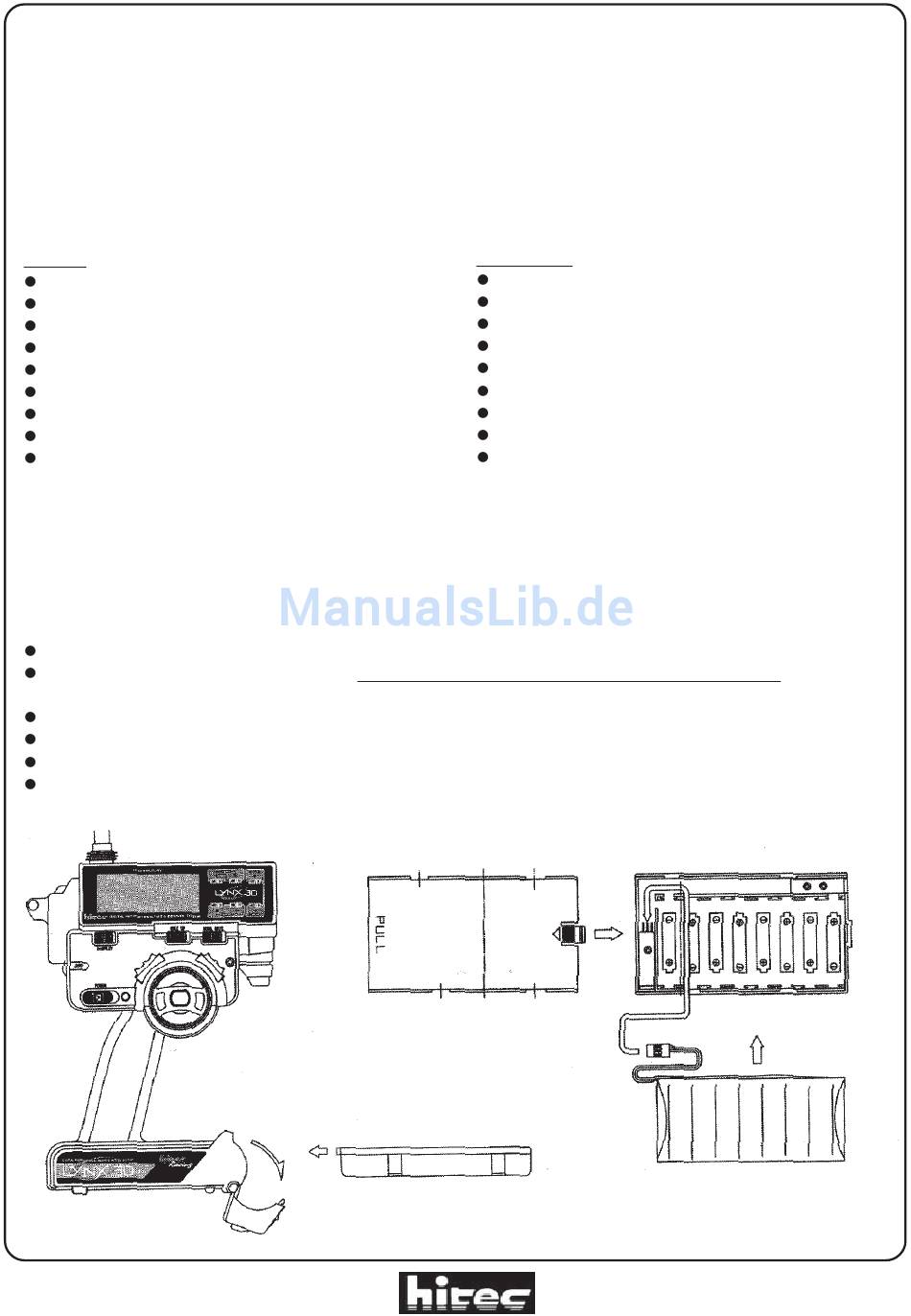

4.1 Einsetzen der Akkus im Sender

Sie benötigen entweder Ni-Cd Akkus oder alkalische Batterien vom Typ Mignon. Wir empfehlen
aufgrund der Wiederaufladbarkeit und des Umweltschutzes Ni-Cd Akkus.
Öffnen Sie das Akkufach.
Setzen Sie die acht Ni-Cd Akkus ein. Achten Sie unbedingt auf die Polung der Akkus! Alternativ
empfehlen wir einen fertig konfektionierten Akku.
Setzen Sie nun den Batteriefachdeckel wieder auf.
Laden Sie die Akkus 14 - 16 Stunden mit 50 mA
Entsorgen Sie verbrauchte Akkus fachgerecht an entsprechender Stelle.
Hinweis: Entfernen Sie die Akkus aus dem Sender, wenn Sie die Fernsteuerung längere Zeit nicht
benutzen!
Seite 4
Empfänger
3 Kanäle
Frequenzband 27 / 40 MHz
Übertragungssystem: FM
Direct Servo Control Buchse
Betriebsspannung: 4,8 - 6,0 Volt
Stromaufnahme ca. 10 mA
Temperaturbereich -15 - 60 °C
Kanalraster 10 kHz
Gewicht ca. 23 g
070-LD27 / 070-LD40
