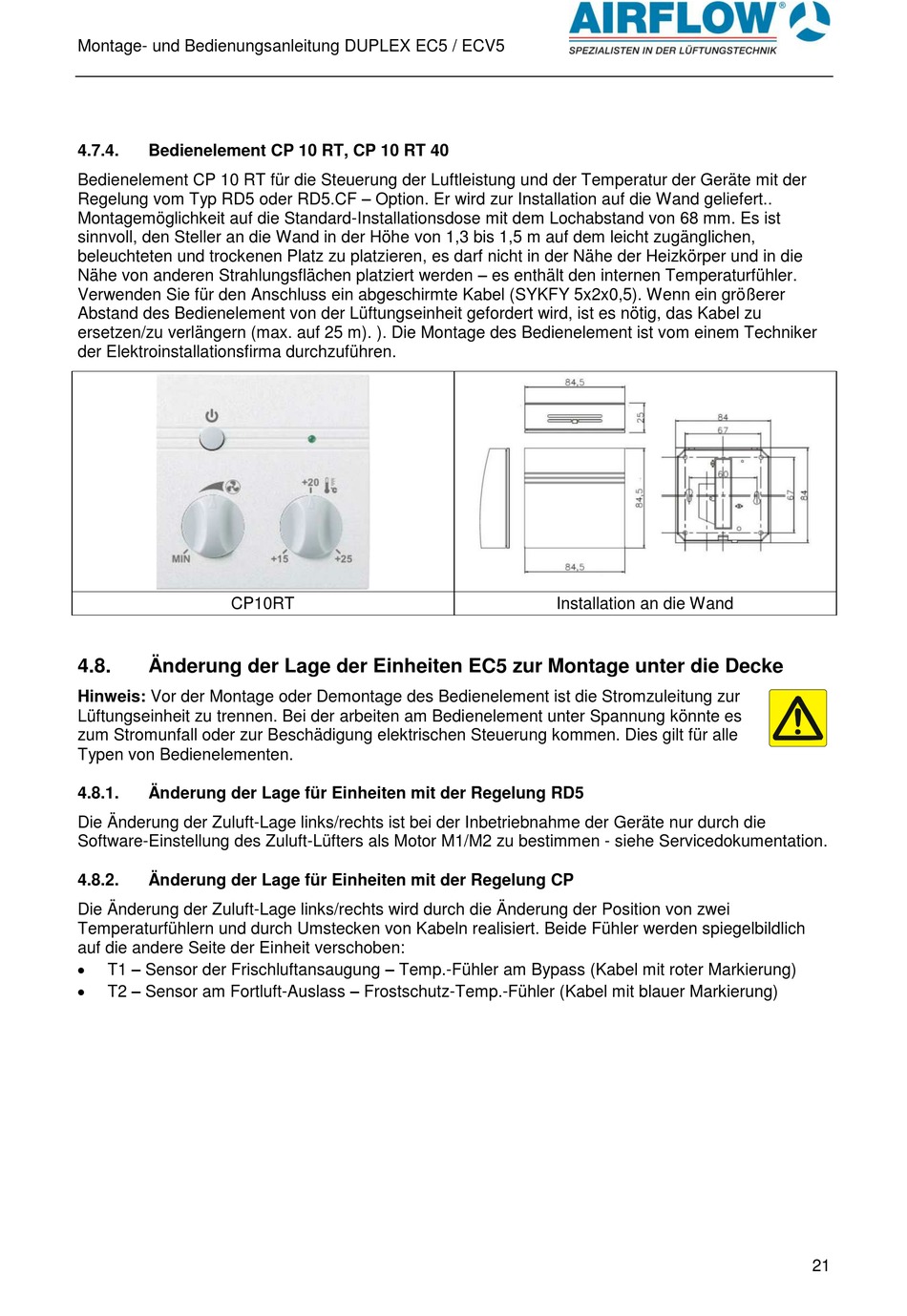

Montage- und Bedienungsanleitung DUPLEX EC5 / ECV5
4.7.4.

Bedienelement CP 10 RT, CP 10 RT 40

Bedienelement CP 10 RT für die Steuerung der Luftleistung und der Temperatur der Geräte mit der
Regelung vom Typ RD5 oder RD5.CF – Option. Er wird zur Installation auf die Wand geliefert..
Montagemöglichkeit auf die Standard-Installationsdose mit dem Lochabstand von 68 mm. Es ist
sinnvoll, den Steller an die Wand in der Höhe von 1,3 bis 1,5 m auf dem leicht zugänglichen,
beleuchteten und trockenen Platz zu platzieren, es darf nicht in der Nähe der Heizkörper und in die
Nähe von anderen Strahlungsflächen platziert werden – es enthält den internen Temperaturfühler.
Verwenden Sie für den Anschluss ein abgeschirmte Kabel (SYKFY 5x2x0,5). Wenn ein größerer
Abstand des Bedienelement von der Lüftungseinheit gefordert wird, ist es nötig, das Kabel zu
ersetzen/zu verlängern (max. auf 25 m). ). Die Montage des Bedienelement ist vom einem Techniker
der Elektroinstallationsfirma durchzuführen.
CP10RT
4.8. Änderung der Lage der Einheiten EC5 zur Montage unter die Decke
Hinweis: Vor der Montage oder Demontage des Bedienelement ist die Stromzuleitung zur
Lüftungseinheit zu trennen. Bei der arbeiten am Bedienelement unter Spannung könnte es
zum Stromunfall oder zur Beschädigung elektrischen Steuerung kommen. Dies gilt für alle
Typen von Bedienelementen.
4.8.1. Änderung der Lage für Einheiten mit der Regelung RD5
Die Änderung der Zuluft-Lage links/rechts ist bei der Inbetriebnahme der Geräte nur durch die
Software-Einstellung des Zuluft-Lüfters als Motor M1/M2 zu bestimmen - siehe Servicedokumentation.
4.8.2. Änderung der Lage für Einheiten mit der Regelung CP
Die Änderung der Zuluft-Lage links/rechts wird durch die Änderung der Position von zwei
Temperaturfühlern und durch Umstecken von Kabeln realisiert. Beide Fühler werden spiegelbildlich
auf die andere Seite der Einheit verschoben:

T1 – Sensor der Frischluftansaugung – Temp.-Fühler am Bypass (Kabel mit roter Markierung)

T2 – Sensor am Fortluft-Auslass – Frostschutz-Temp.-Fühler (Kabel mit blauer Markierung)
Installation an die Wand
21
