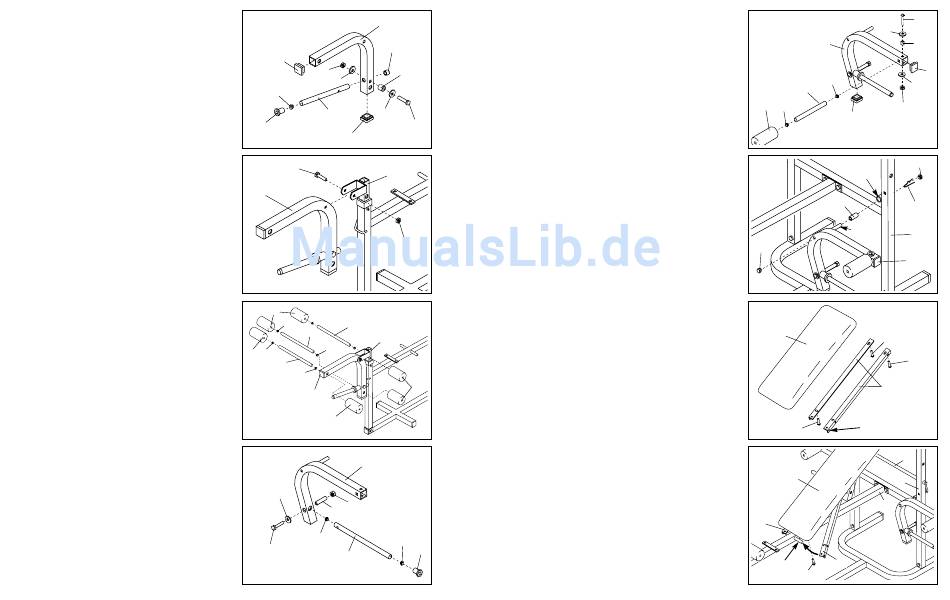

7. Befestigen Sie die Gewichtsstange (21) mit einem
5/16" x 2" Bolzen (6), einem 5/16" x 5/16" Abstands-
halter (22), zwei 5/16" Unterlegscheiben (23) und einer
5/16" Nylon-Verschlussmutter (7) am Beinhebel (27).
Drücken Sie die 1" runde Innenkappe (24) auf das
angezeigte Ende der Gewichtsstange (21). Stecken
Sie eine 1" Winkelkappe (25) in das andere Ende der
Gewichtsstange. Schieben Sie einen Gewichtsstopper
(26) auf die Gewichtsstange.
Drücken Sie je eine 40mm quadratische Innenkappe
(4) in die beiden Enden des Beinhebels (27).
8. Schmieren Sie den 3/8" x 2 1/2" Bolzen (28) mit
Schmieröl oder einem anderen Schmiermittel ein.
Befestigen Sie den Beinhebel (27) mit dem Bolzen
und der 3/8" Nylon-Verschlussmutter (29) an der
Klammer der Beinhebel-Stange (18).
9. Drucken Sie je eine 3/4" runde Innenkappe (44) in die
beiden Enden der zwei kurzen Polsterstangen (30)
und der langen Polsterstange (32).
Schieben Sie die beiden kurzen Polsterstangen (30)
in die Löcher im Beinhebel (27), wie auf der Zeich-
nung angegeben. Schieben Sie ein großes Schaum-
polster (31) auf die beiden Enden der kurzen Polster-
stangen.
Schieben Sie eine lange Polsterstange (32) in das
Loch der Beinhebel-Stange (18), wie auf der Zeich-
nung angegeben. Schieben Sie ein kleines Schaum-
polster (46) auf beide Enden der langen Polsterstange.
10. Drucken Sie je eine 1" runde Innenkappe (24) in die
beiden Enden einer Butterfly-Gewichtsstange (35).
Befestigen Sie die Butterfly-Gewichtsstange (35) mit
einem 5/16" x 4 1/2" Bolzen (34), einer 5/16" Unter-
legscheibe (23), einem 5/6" x 3" Plastik-Abstandhalter
(33) und einer 5/16" Nylon-Verschlussmutter (7) am
linken Butterfly-Arm (36).
Schieben Sie einen Gewichtstopper (26) auf das
Butterfly-Gewichtsstange (35).
7
27
25
4
7
22
23
24
21
23
26
4
8
28
18
27
29
9
31
44
32
30
18
44
44
31
30
44
27
31
10
36
23
7
33
24
24
34
35
8
11. Drucken Sie je eine 3/4" runde Innenkappe (44) in die
beiden Enden der Butterfly-Polsterstange (37).
Schieben Sie eine Butterfly-Polsterstange (37) in das
angezeigte Loch im linken Butterfly-Arm (36). Sichern Sie
die Polsterstange mit einer 1/4" x 2" Schraube (38), einem
3/8" x 7/16" Abstandhalter (39), zwei 5/16" Unterlegschei-
ben (23) und einer 1/4" Nylon-Verschlussmutter (41) ab.
Schieben Sie ein großes Schaumpolster (31) auf die
Butterfly-Polsterstange (37).
6
Drucken Sie eine 40mm Quadratische Innenkappe (4)
auf die beiden Enden des Linken Butterfly-Armes (36).
12. Drucken Sie eine 1" x 2" Buchse (42) in die angezeigte
angeschweißte Stange am "H"-Rahmen (5). Schieben Sie
die Stange am linken Butterfly-Arm (36) durch die Buchse.
Schieben Sie einen Federklipp (43) in das angezeigte
Ende der Stange am linken Butterfly-Arm (36) bis die
Schnalle auf dem Federklipp in das Loch der Stange
einschnappt.
Drucken Sie eine 7/8" Runde Innenkappe (49) auf beide
Enden der Stange am linken Butterfly-Arm (36).
Wiederholen Sie die Schritte 11 bis 13 für den rechten
Butterfly-Arm (45, nicht in der Zeichnung dargestellt).
13. Schrauben Sie die vier 1/4" x 1/2" Schrauben (9) aus
der Rückenlehne (10) heraus. Befestigen Sie die Rück-
enlehnenklammern (11) mit drei von den Schrauben an
der Rückenlehne. Ziehen Sie die Schrauben noch
nicht fest an.
Achten Sie darauf, dass die Rückenlehnenklam-
mern (11) genau in die Richtung zeigen wie es in der
Zeichnung angegeben ist. Dabei müssen Sie darauf
31
achten, dass die durchgezogenen Bolzen in der
Rückenlehne (10) an einem Ende näher an der Kante
sind. Die runden Löcher in den Rückenlehnenklam-
mern müssen in die Richtung dieser Kante der
Rückenlehne zeigen, damit die Klammern unter der
Rückenlehne herausragen.
14. Schieben Sie die Höheneinstellungsstange (12) in das
mittlere Paar der Einstellungslöcher im "H"-Rahmen (5).
Drehen Sie die Höheneinstellungsstange in die Sperr-
Position, wobei sich der Verschlussklipp um den "H"-
Rahmen schließt.
Legen Sie ein Ende der Rückenlehne (10) auf die Höh-
eneinstellungsstange (12) und schieben Sie die Rücken-
lehnenklammer (11), die mit zwei Schrauben an dem
geschweißten Stift befestigt ist, auf den Bankrahmen
26
(8). Drehen Sie die andere Rückenlehnenklammer in die
richtige Stellung über dem geschweißten Stift am
Bankrahmen. Drehen Sie die Rückenlehnenklammer mit
den verbliebenen 1/4" x 1/2" Schrauben (9) an der
11
23
36
44
37
31
41
44
4
12
Stange
42
Stange
49
13
10
9
11
Runde Löcher
9
14
10
8
11
11
Stift
9
9
38
39
4
23
49
43
5
36
9
12
5
