Montage- und Installationshinweise

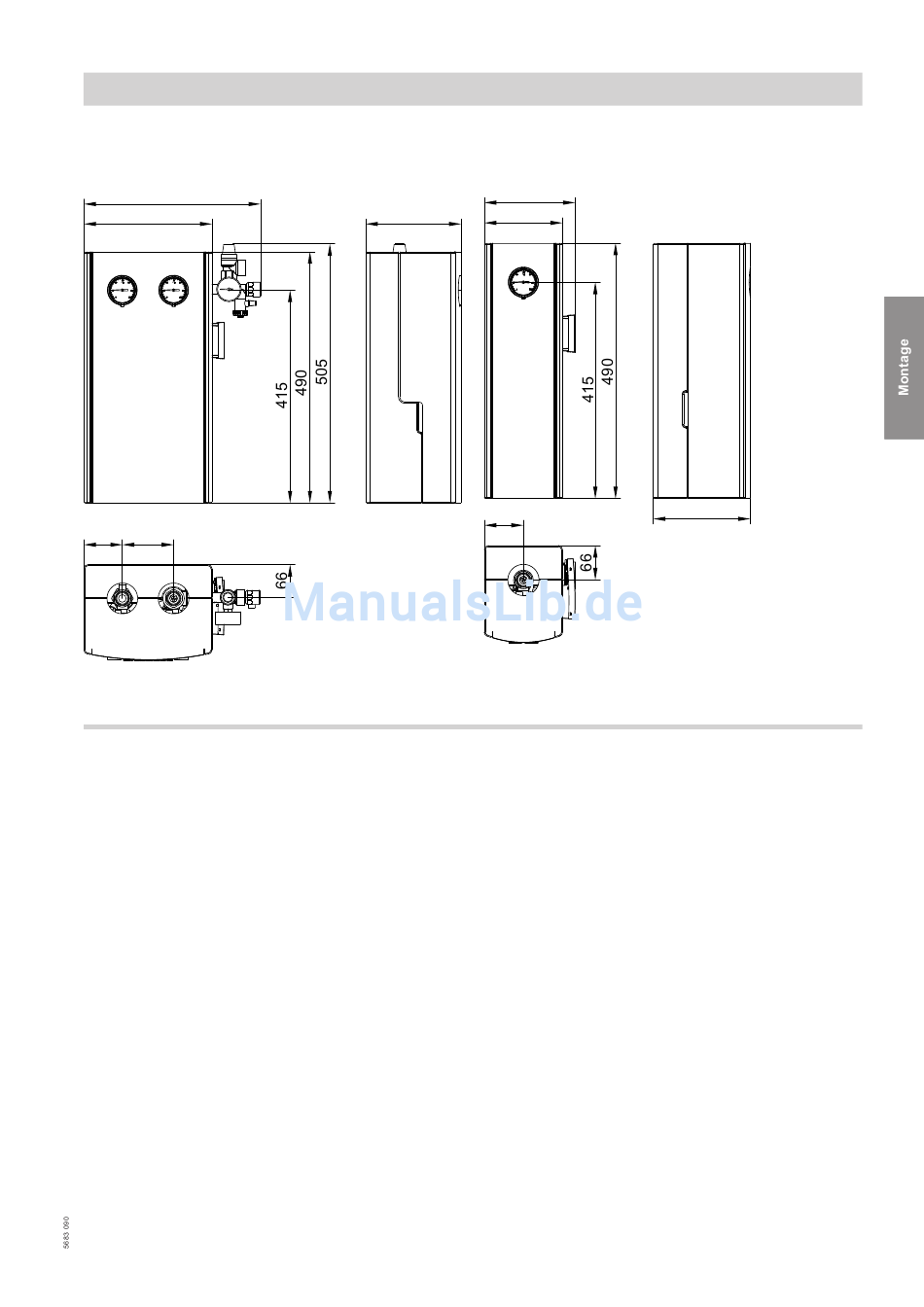

Abmessungen

Solar-Divicon
346
250
75 100
Abb.5

Montage der Klemmringverschraubungen

■ Alle Rohrenden müssen rechtwinklig und entgratet
sein.
Stützhülsen in Rohrleitungen einlegen.
■
■ Überwurfmutter und Klemmring auf Rohre aufschie-
ben und Gewindegänge mit Öl benetzen.
■ Rohr bis Anschlag in Klemmringverschraubung ein-
schieben.
Solar-Pumpenstrang
174
150
186
75
Abb.6
■ Überwurfmutter erst von Hand anziehen, dann mit
Gabelschlüssel um eine
An Klemmringverschraubungen keine ausgeglühten
■
Kupferrohre einsetzen.

Montagevorbereitung

186
-Drehung festziehen.
