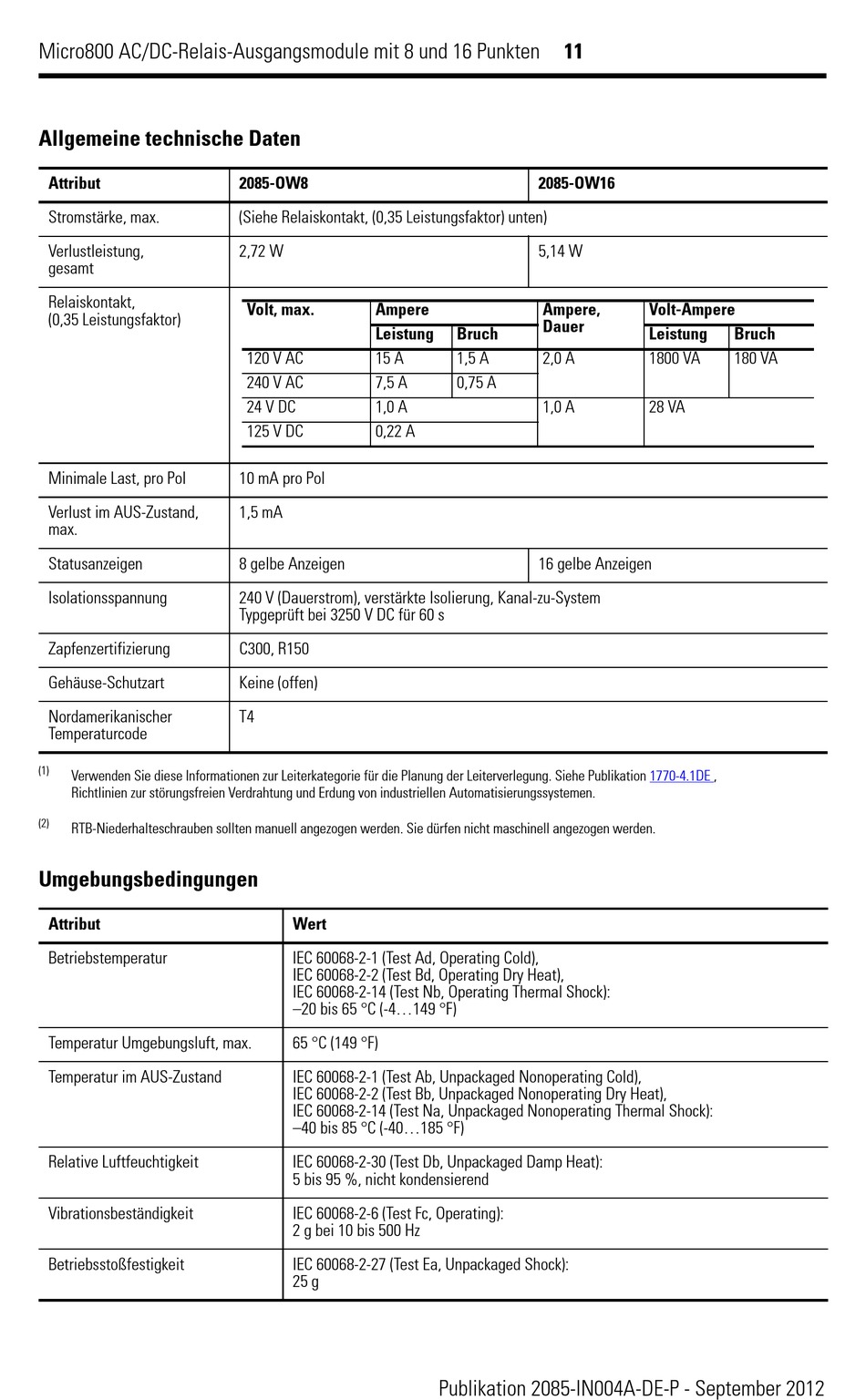

Micro800 AC/DC-Relais-Ausgangsmodule mit 8 und 16 Punkten
Allgemeine technische Daten
Attribut
Stromstärke, max.
Verlustleistung,
gesamt
Relaiskontakt, 
(0,35 Leistungsfaktor)
Minimale Last, pro Pol
Verlust im AUS-Zustand,
max.
Statusanzeigen
Isolationsspannung
Zapfenzertifizierung
Gehäuse-Schutzart
Nordamerikanischer
Temperaturcode
(1)
Verwenden Sie diese Informationen zur Leiterkategorie für die Planung der Leiterverlegung. Siehe Publikation
Richtlinien zur störungsfreien Verdrahtung und Erdung von industriellen Automatisierungssystemen.
(2)
RTB-Niederhalteschrauben sollten manuell angezogen werden. Sie dürfen nicht maschinell angezogen werden.

Umgebungsbedingungen

Attribut
Betriebstemperatur
Temperatur Umgebungsluft, max.
Temperatur im AUS-Zustand
Relative Luftfeuchtigkeit
Vibrationsbeständigkeit
Betriebsstoßfestigkeit
2085-OW8
(Siehe Relaiskontakt, (0,35 Leistungsfaktor) unten)
2,72 W
Volt, max. Ampere
Leistung
120 V AC 15 A
240 V AC 7,5 A
24 V DC 1,0 A
125 V DC 0,22 A
10 mA pro Pol
1,5 mA
8 gelbe Anzeigen
240 V (Dauerstrom), verstärkte Isolierung, Kanal-zu-System
Typgeprüft bei 3250 V DC für 60 s
C300, R150
Keine (offen)
T4
Wert
IEC 60068-2-1 (Test Ad, Operating Cold),
IEC 60068-2-2 (Test Bd, Operating Dry Heat),
IEC 60068-2-14 (Test Nb, Operating Thermal Shock):
–20 bis 65 °C (-4...149 °F)
65 °C (149 °F)
IEC 60068-2-1 (Test Ab, Unpackaged Nonoperating Cold),
IEC 60068-2-2 (Test Bb, Unpackaged Nonoperating Dry Heat),
IEC 60068-2-14 (Test Na, Unpackaged Nonoperating Thermal Shock):
–40 bis 85 °C (-40...185 °F)
IEC 60068-2-30 (Test Db, Unpackaged Damp Heat):
5 bis 95 %, nicht kondensierend
IEC 60068-2-6 (Test Fc, Operating):
2 g bei 10 bis 500 Hz
IEC 60068-2-27 (Test Ea, Unpackaged Shock):
25 g
11
2085-OW16
5,14 W
Ampere,
Dauer
Bruch
1,5 A 2,0 A
0,75 A
1,0 A
16 gelbe Anzeigen
Publikation 2085-IN004A-DE-P - September 2012
Volt-Ampere
Leistung Bruch
1800 VA 180 VA
28 VA
, 
1770-4.1DE
