3.3 Anschlüsse
Für die 230V-Anschlüsse müssen Sie folgende Punkte beachten:
■ Bei festem Netzanschluss muss die Netzversorgung für den Regler außerhalb
des Reglers über einen Schalter unterbrochen werden können.
Bei Netzanschluss mittels Kabel und Schutzkontaktstecker kann dieser Schal-
ter entfallen.
Der Regler ist für den Betrieb am 230V/50Hz Netz bestimmt. Die anzu schlie ßenden
■
Pumpen müssen für diese Spannung ausgelegt sein!
Alle Schutzleiter müssen an den mit PE gekennzeichneten Klemmen ange-
■
schlossen werden.
■ Die Neutralleiterklemmen (N) sind elektrisch verbunden und werden nicht
geschaltet!
Der Ausgang A1 dient der Versorgung der Pumpe mit 230V~. Die Leistungs-
■
steuerung erfolgt über die Anschlussklemme O1 und entsprechender Jumper-
stellung „ANA" (Analogausgang) bzw. „PWM" (PWM-Ausgang). Für Pumpen mit
Analogsignalansteuerung über ein 0 bis 10V Analogsignal und für Pumpen mit
PWM–Ansteuerung mit PWM-Signal mit Frequenz 2 kHz.
3.4 Anschluss Temperaturfühler
Der SMART Basic HE arbeitet mit präzisen Platin-Temperatur fühlern vom Typ
PT1000. Es sind 2 Fühler notwendig, Fühler 3 ist optional.
Montage / Verkabelung der Temperaturfühler:
■ Montieren Sie die Fühler am Kollektor und Speicher. Achten Sie dabei auf gu-
ten Temperaturübergang und verwenden Sie gegebenenfalls Wärmeleitpaste.
Querschnitte für Leitungsverlängerung (geschirmt):
■
- bis 15m 2 x 0,5 mm
- bis 50m 2 x 0,75 mm
Der Schirm wird mit PE verbunden.
Die Temperaturfühler werden entsprechend dem Anlagenschema angeschlos-
■
sen. Eine Polarität der beiden Adern muss bei Temperaturfühlern nicht berück-
sichtigt werden.
■ Fühlerleitungen müssen getrennt von 230V-Leitungen verlegt werden.
Für Kollektorfühler und Leitungsverlängerungen sollten Fühleranschlussdosen
■
mit Überspannungschutz verwendet werden.
4

Kurzbezeichnungen und Bedienung

4.1 Displayaufbau

Im realen Betrieb erscheint – je nach Menüposition – nur eine Auswahl dieser
Symbole.
,
2
.
2
◂ Aktives Menü in Menüebene
◂ Zuordnung der aktuelle Anzeige
◂ Aktuelle Messwerte, Zeiten oder
Regelzustände: hier 59,6C°.
◂ Messstelle
◂ Reglerzustand/Meldungen

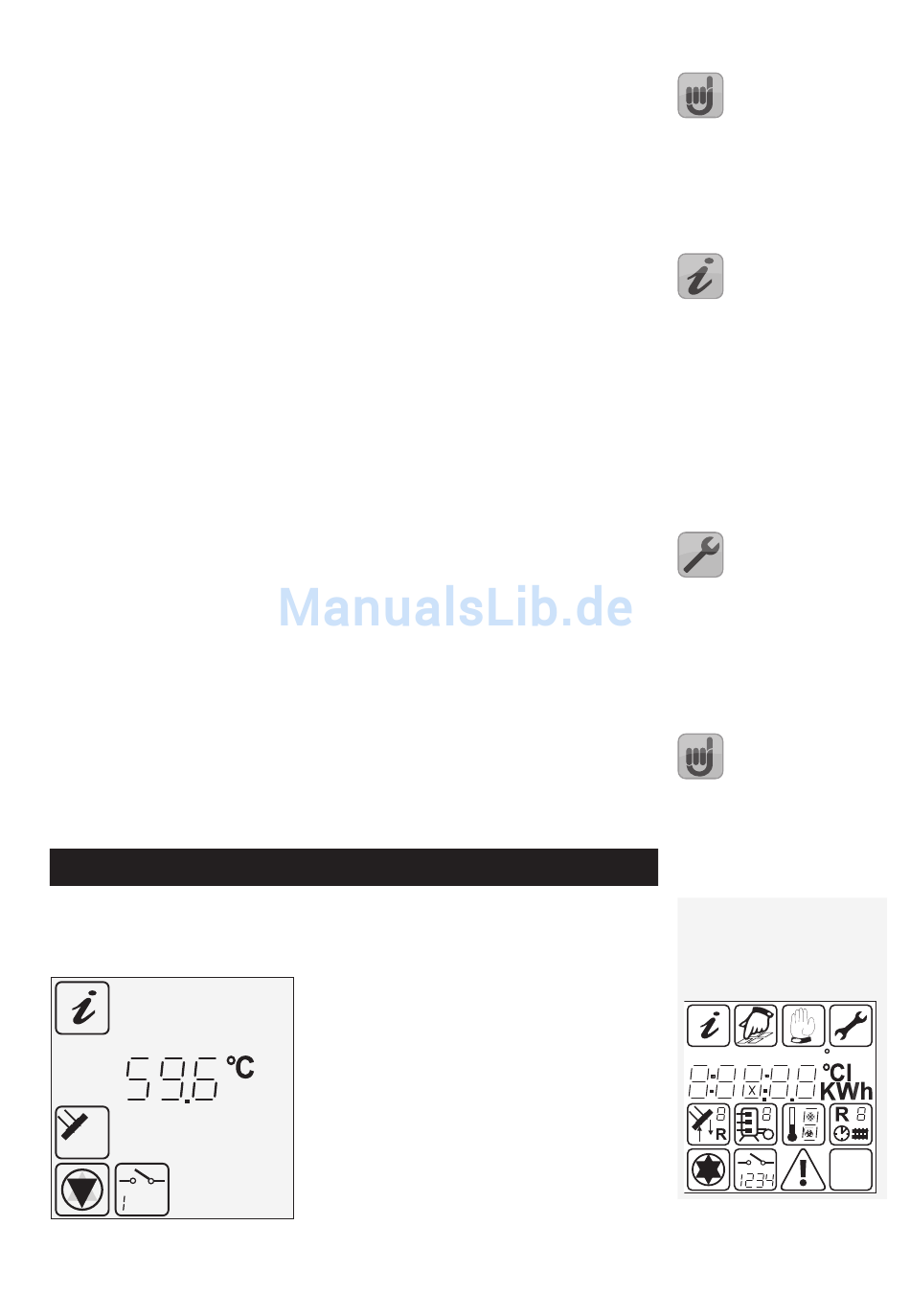

Gesamtdisplay
Nachfolgend sind alle
möglichen Displaysymbole
dargestellt.
F hPa
dTmin max start stop
%
ok?
5
