Drain-Back Funktion - Fluxmaster Smart Basic He Betriebsanleitung

Einstellungen und Verän-
derungen in diesem Menü
dürfen nur vom Fachhandwerker
vorgenommen werden. Falsche
Einstellungen können die Funktion
der Solaranlage beeinträchtigen
oder zu Schäden führen.
12
A1
Analog Typ A
10
8
6
230 V AC
4
2
0
0
nSoll in %
A1 keine Drehzahlsteuerung, nur Schaltbetrieb aus/ein. Mindesteinschaltzeit 5
sec.

7.1.5 Drain-Back Funktion

Ist die Funktion aktiv und wird die Solarkreispumpe ausgeschaltet fließt das
Medium in einen Auffangbehälter zurück. Dadurch werden Einfrieren und Über-
hitzung der Anlage vermieden. Beim Wiedereinschalten wird die Pumpe mit
maximaler Leistung für die vorgegebene Füllzeit betrieben, danach erfolgt die
Leistungssteuerung.
Rückkühlung ist dabei nicht möglich (Menüpunkte 3 und 4 sind ausgeblendet)
Menü „Grundeinstellung"
Anzeige Bedeutung
Zeile Wert
0 2
Funktion Kollektorschutz
1 120 °C Kollektorschutztemperatur
2 180
Füllzeit Drain-Back-Funktion

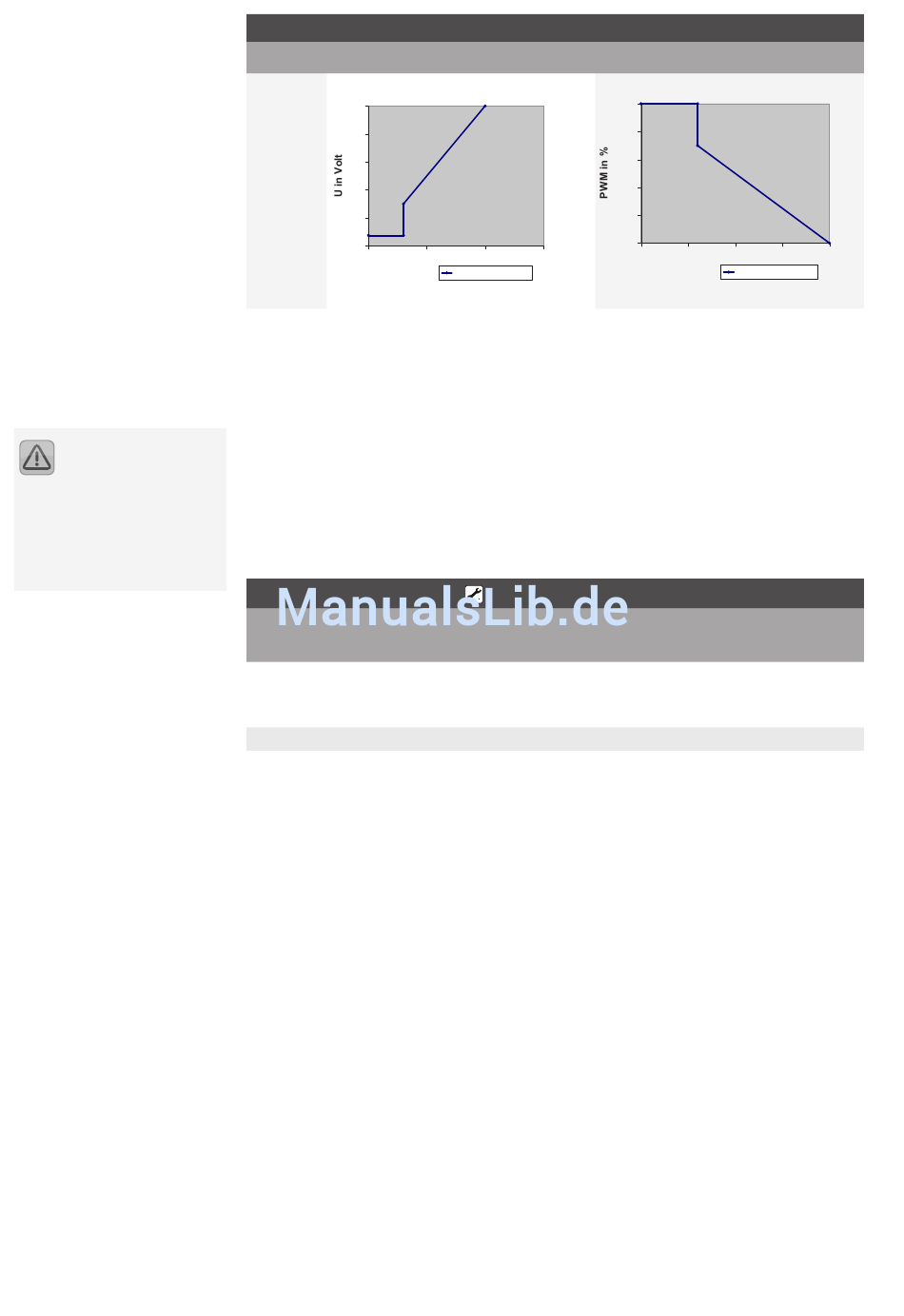

Reglerausgang
O1
ANALOG Typ A
50 100 150
bei nmin = 30 %
O1
PWM Typ B
PWM Typ B
100
80
60
40
20
0
0 25 50 75
bei nmin = 30 %
nSoll in %
Werte bereich Werks-
einstellung
0 = aus
1 = ein 0 = aus
2 = Drain-Back
80 – 150°C 120°C
15 – 360 sec 180 sec
100
