AUSTAUCH DER MATERIALSIEBES (37)
Die geriffelte Mutter (40) am Pistolengriff abschrauben.
Den Filter reinigen und die Stützschraube (38) von Hand abschrauben.
Das Sieb (37) ersetzen; alles in umgekehrter Reihenfolge wieder zusammenbauen.
Vor der Montage eines Elementes sollte man einige Vorsichtsmaßnahmen ergreifen :
Reinigen Sie alle Teile mit Reinigungsmittel mithilfe eines Pinsels oder eines Lappens.
-
-
Falls es notwendig ist, montieren Sie neue Dichtungen, nachdem diese mit Fett PTFE
eingefettet wurden.
Montieren Sie, wenn es nötig ist, neue Ersatzteile.
-

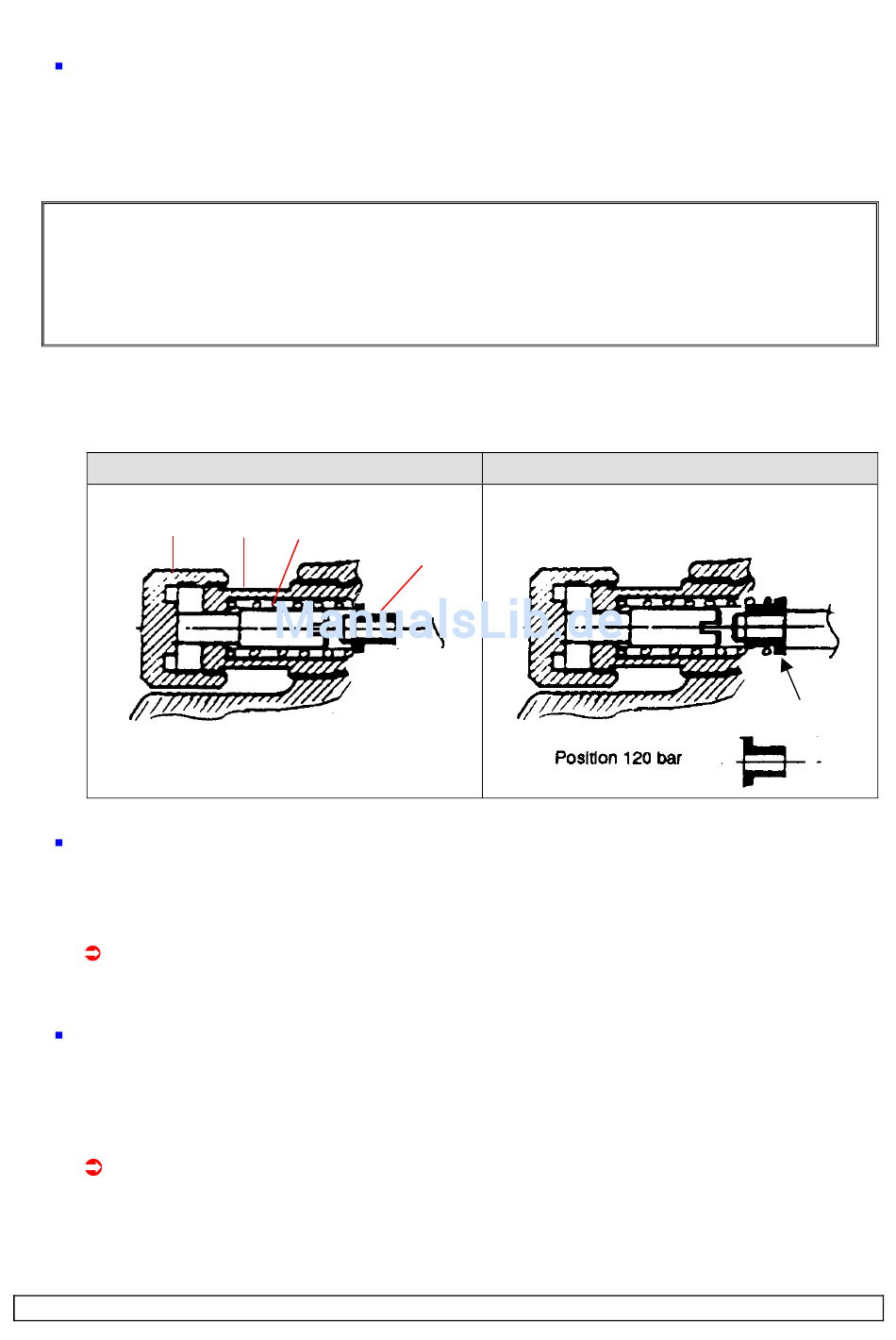

3. BENUTZUNG BIS 90 ODER 200 BAR FÜR MX 120 LT PISTOLE
14
MX 120 LT FÜR 90 BAR
Den Edelstahleinsatz (17) der MX 120 LT, durch den mitgelieferten Polyacetateinsatz ersetzen.
Mit einem Schlüssel die Blockiereinheit (14) herausschrauben.
Die Feder (13) mit Federführung (12) herausnehmen.
Um die Federschließkraft zu erhöhen, die Führung (12) umdrehen.
In umgekehrter Reihenfolge wieder einbauen.
MX 120 LT FÜR 200 BAR
Mit einem Schlüssel die Blockiereinheit (14) herausschrauben.
Die Feder (13) mit Federführung (12) herausnehmen.
Die mitgelieferte Federführung (12), die Feder (13) und den Nadelanschlag für "200 bar" (2,900 psi)
(14) montieren.
Achten Sie auf die richtige Einbaurichtung der Federführung (12) .
KREMLIN
Pistole MX 120 LT
9
13
Je nach Einbaurichtung (Pos. 12)
12
Seite 3
Änderung an der Pistole
für 90 oder 200 bar
Bedienungsanleitung : 573.044.213
12
