2. TEILEAUSTAUSCH
DÜSENNADELSITZ (15)
Überwurfring mit Düsenkopf abschrauben.
Mit
dern
Düsennadelsitz herausschrauben.
Das Pistoleninnere reinigen.
Falls notwendig den Düsennadelsitz wechseln (siehe
E-Teilliste, Pos. 15).
Um
den
Schraubenzieher die Hohlschraube herausdrehen.

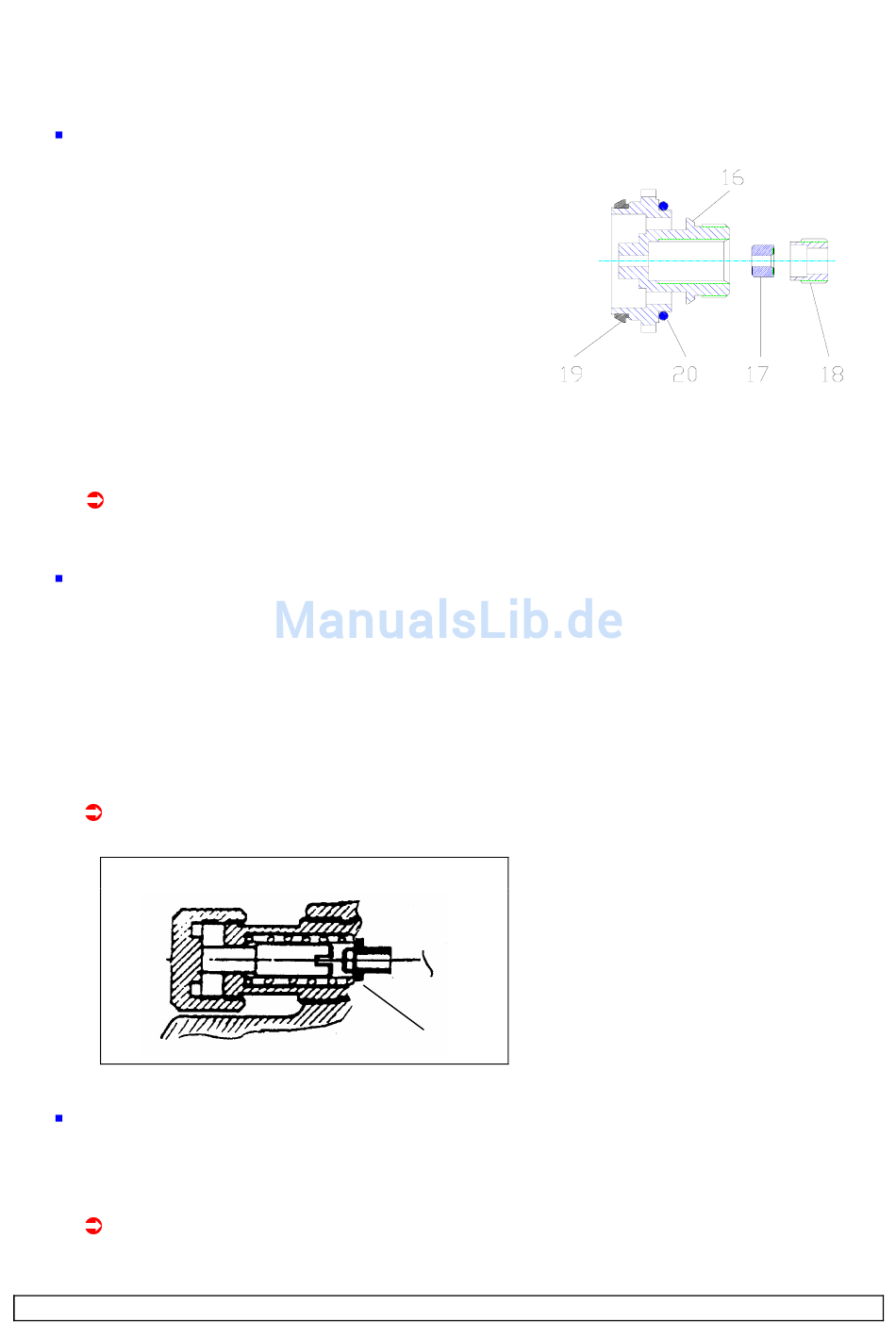

Den neuen Einsatz mit der konischen Dichtfläche in
Richtung Farbnadel einsetzen (siehe Zeichnung
nebenan). Den Dichtring des Sitzes nicht vergessen
einzulegen.
Den Zusammenbau in umgekehrter Reihenfolge
vornehmen.
Den Düsennadelsitz mit dem dafür vorgesehenen Schlüssel anziehen. Beachten Sie das
Anziehmoment, ersichtbar unter "Montagehinweise".
FARBNADEL MIT PACKUNG (21)
Überwurfring mit Düsenkopf abschrauben..
Mit dem mitgelieferten Schlüssel den Düsennadelsitz (15) herausschrauben.
Abzugshebel (21) nach Entfernen der Achse (45) und der Schrauben (46) abnehmen.
Äußeren Sicherungsring (23) der Packung abziehen.
Mit Hilfe des Schlüssels die Nadel-Blockierschraube (14) mit seiner Feder (13) und seiner
Federführung (12) herausdrehen.
Mit Hilfe eines runden Werkzeuges die Farbnadel mit der Packung (21) nach vorne hinausdrücken.
Falls nötig, ein neues Teil einsetzen und in umgekehrter Reihenfolge den Zusammenbau vornehmen.
Achten Sie auf den richtigen Einbau der Federführung (12) .
LUFTVENTIL (25)
Den Abzugshebel (42) abmontieren. Mit passendem Schlüssel das Luftventil (29) herausschrauben
und mit Ventilsitz (26) und Feder (30) herausziehen.
Bei Bedarf das Luftventil ersetzen.
Im Luftventilsatz befindet sich das Ersatzluftventil, das mit der Ventilstange der MX montiert ist
(Länge der Stange : 50 mm).
KREMLIN
mitgelieferten
Schlüssel
Einsatz
zu
wechseln,
Pistole MX 120 LT
(52)
den
mit
einem
Vor der Montage den Dichtring (19) in eine
heiße Flüssigkeit legen (Wasser oder Öl),
um ihn geschmeidig zu machen.
12
Seite 2
Bedienungsanleitung : 573.044.213
