TECHNISCHE DATEN

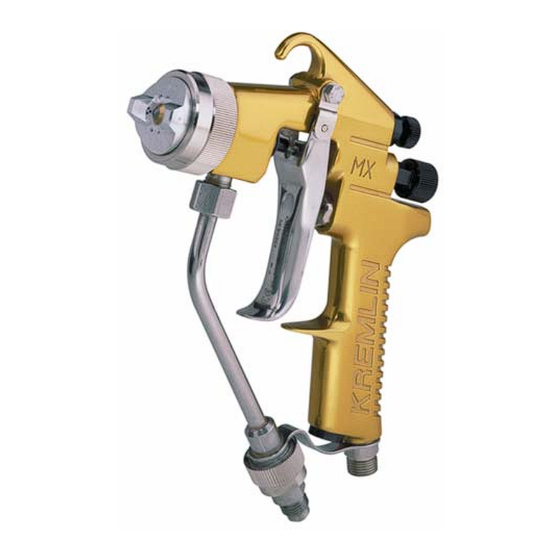

AIRMIX SPRITZPISTOLE
MX 120 LT
Bedienungsanleitung : 0309 573.044.213
Datum : 15/09/03
Ersetzt : 573.157.113
Modif. :
WEITERE BEDIENUNGSANLEITUNG
ERSATZTEILLISTEN :
PISTOLE MX 120 LT
(Dok. 573.309.050)
EXEL Lackier- und Beschichtungssysteme GmbH - Moselstr. 19 - D-41464 Neuss
Tel. (0 21 31) 3 69 22 00 · Fax (0 21 31) 3 69 22 22
Internet: www.Exel-GmbH.Com · E-Mail: Info@Exel-GmbH.com

Werbung

loading

Verwandte Anleitungen für Kremlin AIRMIX

Inhaltszusammenfassung für Kremlin AIRMIX

  • Seite 1 TECHNISCHE DATEN AIRMIX SPRITZPISTOLE MX 120 LT Bedienungsanleitung : 0309 573.044.213 Datum : 15/09/03 Ersetzt : 573.157.113 Modif. : WEITERE BEDIENUNGSANLEITUNG ERSATZTEILLISTEN : PISTOLE MX 120 LT (Dok. 573.309.050) EXEL Lackier- und Beschichtungssysteme GmbH - Moselstr. 19 - D-41464 Neuss Tel.

  • Seite 2: Technische Daten

    TECHNISCHE DATEN AIRMIX  SPRITZPISTOLE MX 120 LT TECHNISCHE DATEN TECHNISCHE DATEN PISTOLE MX 120 LT OPTIONEN Max. Lufteingangsdruck 6 bar max. Max. Materialeingangsdruck ⇒ 90 bar (siehe § 3) 120 bar max. ⇒ 200 bar (siehe § 3) Materialausbringmenge (siehe Dok.
  • Seite 3 Den Abzugshebel (42) abmontieren. Mit passendem Schlüssel das Luftventil (29) herausschrauben und mit Ventilsitz (26) und Feder (30) herausziehen. Bei Bedarf das Luftventil ersetzen. Im Luftventilsatz befindet sich das Ersatzluftventil, das mit der Ventilstange der MX montiert ist (Länge der Stange : 50 mm). KREMLIN Seite 2 Bedienungsanleitung : 573.044.213...
  • Seite 4 Die Feder (13) mit Federführung (12) herausnehmen. Die mitgelieferte Federführung (12), die Feder (13) und den Nadelanschlag für "200 bar" (2,900 psi) (14) montieren. Achten Sie auf die richtige Einbaurichtung der Federführung (12) . KREMLIN Seite 3 Bedienungsanleitung : 573.044.213...
  • Seite 5 4. MONTAGEHINWEISE Pos. Montage-Hinweis Bezeichnung Artikel-Nr Tube "TECHNILUB"-Fett PTFE-Fett 560.440.101 (10 ml) Mittelstarker Anaerober Kleber Kleberfläschen (50 ml) 554.180.010 (z.B. Loctite 222) Anziehmoment : 9 - 11 Nm Anziehmoment: 24 Nm KREMLIN Seite 4 Bedienungsanleitung : 573.044.213...
