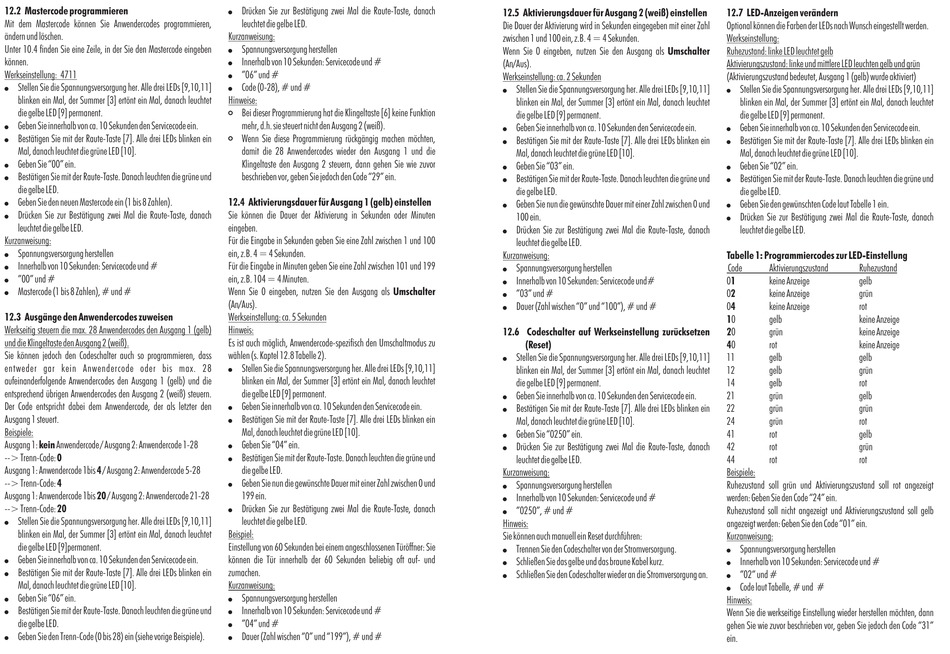

indexa CS100 SET Anleitung Seite 4
12.2 Mastercode programmieren
Mit dem Mastercode können Sie Anwendercodes programmieren,
ändern und löschen.
Unter 10.4 finden Sie eine Zeile, in der Sie den Mastercode eingeben
können.
Werkseinstellung: 4711
!
Stellen Sie die Spannungsversorgung her. Alle drei LEDs [9,10,11]
blinken ein Mal, der Summer [3] ertönt ein Mal, danach leuchtet
die gelbe LED [9] permanent.
!
Geben Sie innerhalb von ca. 10 Sekunden den Servicecode ein.
!
Bestätigen Sie mit der Raute-Taste [7]. Alle drei LEDs blinken ein
Mal, danach leuchtet die grüne LED [10].
!
Geben Sie "00" ein.
!
Bestätigen Sie mit der Raute-Taste. Danach leuchten die grüne und
die gelbe LED.
!
Geben Sie den neuen Mastercode ein (1 bis 8 Zahlen).
!
Drücken Sie zur Bestätigung zwei Mal die Raute-Taste, danach
leuchtet die gelbe LED.
Kurzanweisung:
!
Spannungsversorgung herstellen
!
Innerhalb von 10 Sekunden: Servicecode und #
!
"00" und #
!
Mastercode (1 bis 8 Zahlen), # und #
12.3 Ausgänge den Anwendercodes zuweisen
Werkseitig steuern die max. 28 Anwendercodes den Ausgang 1 (gelb)
und die Klingeltaste den Ausgang 2 (weiß).
Sie können jedoch den Codeschalter auch so programmieren, dass
entweder gar kein Anwendercode oder bis max. 28
aufeinanderfolgende Anwendercodes den Ausgang 1 (gelb) und die
entsprechend übrigen Anwendercodes den Ausgang 2 (weiß) steuern.
Der Code entspricht dabei dem Anwendercode, der als letzter den
Ausgang 1 steuert.
Beispiele:
Ausgang 1:
kein
Anwendercode / Ausgang 2: Anwendercode 1-28
--> Trenn-Code:
0
Ausgang 1: Anwendercode 1bis / Ausgang 2: Anwendercode 5-28
4
--> Trenn-Code:
4
Ausgang 1: Anwendercode 1bis
20
/ Ausgang 2: Anwendercode 21-28
--> Trenn-Code:
20
!
Stellen Sie die Spannungsversorgung her. Alle drei LEDs [9,10,11]
blinken ein Mal, der Summer [3] ertönt ein Mal, danach leuchtet
die gelbe LED [9]permanent.
!
Geben Sie innerhalb von ca. 10 Sekunden den Servicecode ein.
!
Bestätigen Sie mit der Raute-Taste [7]. Alle drei LEDs blinken ein
Mal, danach leuchtet die grüne LED [10].
!
Geben Sie "06" ein.
!
Bestätigen Sie mit der Raute-Taste. Danach leuchten die grüne und
die gelbe LED.
!
Geben Sie den Trenn-Code (0 bis 28) ein (siehe vorige Beispiele).
!
Drücken Sie zur Bestätigung zwei Mal die Raute-Taste, danach
leuchtet die gelbe LED.
Kurzanweisung:
!
Spannungsversorgung herstellen
!
Innerhalb von 10 Sekunden: Servicecode und #
!
"06" und #
!
Code (0-28), # und #
Hinweise:
#
Bei dieser Programmierung hat die Klingeltaste [6] keine Funktion
mehr, d.h. sie steuert nicht den Ausgang 2 (weiß).
#
Wenn Sie diese Programmierung rückgängig machen möchten,
damit die 28 Anwendercodes wieder den Ausgang 1 und die
Klingeltaste den Ausgang 2 steuern, dann gehen Sie wie zuvor
beschrieben vor, geben Sie jedoch den Code "29" ein.
12.4 Aktivierungsdauer für Ausgang 1 (gelb) einstellen
Sie können die Dauer der Aktivierung in Sekunden oder Minuten
eingeben.
Für die Eingabe in Sekunden geben Sie eine Zahl zwischen 1 und 100
ein, z.B. 4 = 4 Sekunden.
Für die Eingabe in Minuten geben Sie eine Zahl zwischen 101 und 199
ein, z.B. 104 = 4 Minuten.
Wenn Sie 0 eingeben, nutzen Sie den Ausgang als
Umschalter
(An/Aus).
Werkseinstellung: ca. 5 Sekunden
Hinweis:
Es ist auch möglich, Anwendercode-spezifisch den Umschaltmodus zu
wählen (s. Kaptel 12.8 Tabelle 2).
!
Stellen Sie die Spannungsversorgung her. Alle drei LEDs [9,10,11]
blinken ein Mal, der Summer [3] ertönt ein Mal, danach leuchtet
die gelbe LED [9] permanent.
!
Geben Sie innerhalb von ca. 10 Sekunden den Servicecode ein.
!
Bestätigen Sie mit der Raute-Taste [7]. Alle drei LEDs blinken ein
Mal, danach leuchtet die grüne LED [10].
!
Geben Sie "04" ein.
!
Bestätigen Sie mit der Raute-Taste. Danach leuchten die grüne und
die gelbe LED.
!
Geben Sie nun die gewünschte Dauer mit einer Zahl zwischen 0 und
199 ein.
!
Drücken Sie zur Bestätigung zwei Mal die Raute-Taste, danach
leuchtet die gelbe LED.
Beispiel:
Einstellung von 60 Sekunden bei einem angeschlossenen Türöffner: Sie
können die Tür innerhalb der 60 Sekunden beliebig oft auf- und
zumachen.
Kurzanweisung:
!
Spannungsversorgung herstellen
!
Innerhalb von 10 Sekunden: Servicecode und #
!
"04" und #
!
Dauer (Zahl wischen "0" und "199"), # und #
12.5 Aktivierungsdauer für Ausgang 2 (weiß) einstellen
Die Dauer der Aktivierung wird in Sekunden eingegeben mit einer Zahl
zwischen 1 und 100 ein, z.B. 4 = 4 Sekunden.
Wenn Sie 0 eingeben, nutzen Sie den Ausgang als
Umschalter
(An/Aus).
Werkseinstellung: ca. 2 Sekunden
!
Stellen Sie die Spannungsversorgung her. Alle drei LEDs [9,10,11]
blinken ein Mal, der Summer [3] ertönt ein Mal, danach leuchtet
die gelbe LED [9] permanent.
!
Geben Sie innerhalb von ca. 10 Sekunden den Servicecode ein.
!
Bestätigen Sie mit der Raute-Taste [7]. Alle drei LEDs blinken ein
Mal, danach leuchtet die grüne LED [10].
!
Geben Sie "03" ein.
!
Bestätigen Sie mit der Raute-Taste. Danach leuchten die grüne und
die gelbe LED.
!
Geben Sie nun die gewünschte Dauer mit einer Zahl zwischen 0 und
100 ein.
!
Drücken Sie zur Bestätigung zwei Mal die Raute-Taste, danach
leuchtet die gelbe LED.
Kurzanweisung:
!
Spannungsversorgung herstellen
!
Innerhalb von 10 Sekunden: Servicecode und#
!
"03" und #
!
Dauer (Zahl wischen "0" und "100"), # und #
12.6 Codeschalter auf Werkseinstellung zurücksetzen
(Reset)
!
Stellen Sie die Spannungsversorgung her. Alle drei LEDs [9,10,11]
blinken ein Mal, der Summer [3] ertönt ein Mal, danach leuchtet
die gelbe LED [9] permanent.
!
Geben Sie innerhalb von ca. 10 Sekunden den Servicecode ein.
!
Bestätigen Sie mit der Raute-Taste [7]. Alle drei LEDs blinken ein
Mal, danach leuchtet die grüne LED [10].
!
Geben Sie "0250" ein.
!
Drücken Sie zur Bestätigung zwei Mal die Raute-Taste, danach
leuchtet die gelbe LED.
Kurzanweisung:
!
Spannungsversorgung herstellen
!
Innerhalb von 10 Sekunden: Servicecode und #
!
"0250", # und #
Hinweis:
Sie können auch manuell ein Reset durchführen:
!
Trennen Sie den Codeschalter von der Stromversorgung.
!
Schließen Sie das gelbe und das braune Kabel kurz.
!
Schließen Sie den Codeschalter wieder an die Stromversorgung an.
12.7 LED-Anzeigen verändern
Optional können die Farben der LEDs nach Wunsch eingestellt werden.
Werkseinstellung:
Ruhezustand: linke LED leuchtet gelb
Aktivierungszustand: linke und mittlere LED leuchten gelb und grün
(Aktivierungszustand bedeutet, Ausgang 1 (gelb) wurde aktiviert)
!
Stellen Sie die Spannungsversorgung her. Alle drei LEDs [9,10,11]
blinken ein Mal, der Summer [3] ertönt ein Mal, danach leuchtet
die gelbe LED [9] permanent.
!
Geben Sie innerhalb von ca. 10 Sekunden den Servicecode ein.
!
Bestätigen Sie mit der Raute-Taste [7]. Alle drei LEDs blinken ein
Mal, danach leuchtet die grüne LED [10].
!
Geben Sie "02" ein.
!
Bestätigen Sie mit der Raute-Taste. Danach leuchten die grüne und
die gelbe LED.
!
Geben Sie den gewünschten Code laut Tabelle 1 ein.
!
Drücken Sie zur Bestätigung zwei Mal die Raute-Taste, danach
leuchtet die gelbe LED.
Tabelle 1: Programmiercodes zur LED-Einstellung
Code
Aktivierungszustand
Ruhezustand
0
1
keine Anzeige
gelb
0
2
keine Anzeige
grün
0
4
keine Anzeige
rot
1
0
gelb
keine Anzeige
2
0
grün
keine Anzeige
4
0
rot
keine Anzeige
11
gelb
gelb
12
gelb
grün
14
gelb
rot
21
grün
gelb
22
grün
grün
24
grün
rot
41
rot
gelb
42
rot
grün
44
rot
rot
Beispiele:
Ruhezustand soll grün und Aktivierungszustand soll rot angezeigt
werden: Geben Sie den Code "24" ein.
Ruhezustand soll nicht angezeigt und Aktivierungszustand soll gelb
angezeigt werden: Geben Sie den Code "01" ein.
Kurzanweisung:
!
Spannungsversorgung herstellen
!
Innerhalb von 10 Sekunden: Servicecode und #
!
"02" und #
!
Code laut Tabelle, # und #
Hinweis:
Wenn Sie die werkseitige Einstellung wieder herstellen möchten, dann
gehen Sie wie zuvor beschrieben vor, geben Sie jedoch den Code "31"
ein.
