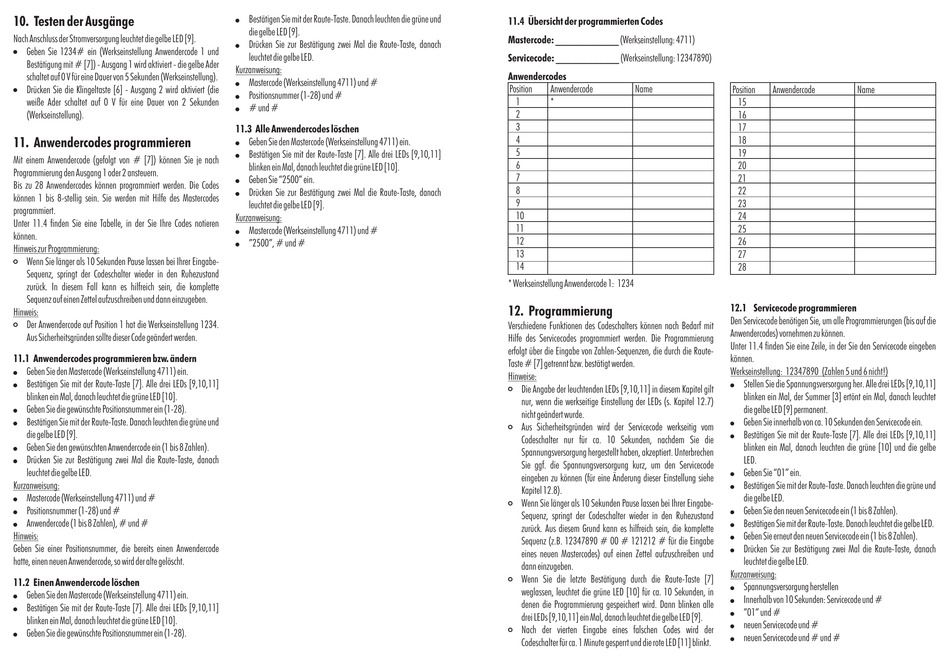

indexa CS100 SET Anleitung Seite 3

10. Testen der Ausgänge
Nach Anschluss der Stromversorgung leuchtet die gelbe LED [9].
!
Geben Sie 1234# ein (Werkseinstellung Anwendercode 1 und
Bestätigung mit # [7]) - Ausgang 1 wird aktiviert - die gelbe Ader
schaltet auf 0 V für eine Dauer von 5 Sekunden (Werkseinstellung).
!
Drücken Sie die Klingeltaste [6] - Ausgang 2 wird aktiviert (die
weiße Ader schaltet auf 0 V für eine Dauer von 2 Sekunden
(Werkseinstellung).
11. Anwendercodes programmieren
Mit einem Anwendercode (gefolgt von # [7]) können Sie je nach
Programmierung den Ausgang 1 oder 2 ansteuern.
Bis zu 28 Anwendercodes können programmiert werden. Die Codes
können 1 bis 8-stellig sein. Sie werden mit Hilfe des Mastercodes
programmiert.
Unter 11.4 finden Sie eine Tabelle, in der Sie Ihre Codes notieren
können.
Hinweis zur Programmierung:
#
Wenn Sie länger als 10 Sekunden Pause lassen bei Ihrer Eingabe-
Sequenz, springt der Codeschalter wieder in den Ruhezustand
zurück. In diesem Fall kann es hilfreich sein, die komplette
Sequenz auf einen Zettel aufzuschreiben und dann einzugeben.
Hinweis:
#
Der Anwendercode auf Position 1 hat die Werkseinstellung 1234.
Aus Sicherheitsgründen sollte dieser Code geändert werden.
11.1 Anwendercodes programmieren bzw. ändern
!
Geben Sie den Mastercode (Werkseinstellung 4711) ein.
!
Bestätigen Sie mit der Raute-Taste [7]. Alle drei LEDs [9,10,11]
blinken ein Mal, danach leuchtet die grüne LED [10].
!
Geben Sie die gewünschte Positionsnummer ein (1-28).
!
Bestätigen Sie mit der Raute-Taste. Danach leuchten die grüne und
die gelbe LED [9].
!
Geben Sie den gewünschten Anwendercode ein (1 bis 8 Zahlen).
!
Drücken Sie zur Bestätigung zwei Mal die Raute-Taste, danach
leuchtet die gelbe LED.
Kurzanweisung:
!
Mastercode (Werkseinstellung 4711) und #
!
Positionsnummer (1-28) und #
!
Anwendercode (1 bis 8 Zahlen), # und #
Hinweis:
Geben Sie einer Positionsnummer, die bereits einen Anwendercode
hatte, einen neuen Anwendercode, so wird der alte gelöscht.
11.2 Einen Anwendercode löschen
!
Geben Sie den Mastercode (Werkseinstellung 4711) ein.
!
Bestätigen Sie mit der Raute-Taste [7]. Alle drei LEDs [9,10,11]
blinken ein Mal, danach leuchtet die grüne LED [10].
!
Geben Sie die gewünschte Positionsnummer ein (1-28).
!
Bestätigen Sie mit der Raute-Taste. Danach leuchten die grüne und
die gelbe LED [9].
!
Drücken Sie zur Bestätigung zwei Mal die Raute-Taste, danach
leuchtet die gelbe LED.
Kurzanweisung:
!
Mastercode (Werkseinstellung 4711) und #
!
Positionsnummer (1-28) und #
!
# und #
11.3 Alle Anwendercodes löschen
!
Geben Sie den Mastercode (Werkseinstellung 4711) ein.
!
Bestätigen Sie mit der Raute-Taste [7]. Alle drei LEDs [9,10,11]
blinken ein Mal, danach leuchtet die grüne LED [10].
!
Geben Sie "2500" ein.
!
Drücken Sie zur Bestätigung zwei Mal die Raute-Taste, danach
leuchtet die gelbe LED [9].
Kurzanweisung:
!
Mastercode (Werkseinstellung 4711) und #
!
"2500", # und #
11.4 Übersicht der programmierten Codes
Mastercode: ____________ (Werkseinstellung: 4711)
Servicecode: ____________ (Werkseinstellung: 12347890)
Anwendercodes
Position Anwendercode Name
1 *
2
3
4
5
6
7
8
9
10
11
12
13
14
* Werkseinstellung Anwendercode 1: 1234
12. Programmierung
Verschiedene Funktionen des Codeschalters können nach Bedarf mit
Hilfe des Servicecodes programmiert werden. Die Programmierung
erfolgt über die Eingabe von Zahlen-Sequenzen, die durch die Raute-
Taste # [7] getrennt bzw. bestätigt werden.
Hinweise:
#
Die Angabe der leuchtenden LEDs [9,10,11] in diesem Kapitel gilt
nur, wenn die werkseitige Einstellung der LEDs (s. Kapitel 12.7)
nicht geändert wurde.
#
Aus Sicherheitsgründen wird der Servicecode werkseitig vom
Codeschalter nur für ca. 10 Sekunden, nachdem Sie die
Spannungsversorgung hergestellt haben, akzeptiert. Unterbrechen
Sie ggf. die Spannungsversorgung kurz, um den Servicecode
eingeben zu können (für eine Änderung dieser Einstellung siehe
Kapitel 12.8).
#
Wenn Sie länger als 10 Sekunden Pause lassen bei Ihrer Eingabe-
Sequenz, springt der Codeschalter wieder in den Ruhezustand
zurück. Aus diesem Grund kann es hilfreich sein, die komplette
Sequenz (z.B. 12347890 # 00 # 121212 # für die Eingabe
eines neuen Mastercodes) auf einen Zettel aufzuschreiben und
dann einzugeben.
#
Wenn Sie die letzte Bestätigung durch die Raute-Taste [7]
weglassen, leuchtet die grüne LED [10] für ca. 10 Sekunden, in
denen die Programmierung gespeichert wird. Dann blinken alle
drei LEDs [9,10,11] ein Mal, danach leuchtet die gelbe LED [9].
#
Nach der vierten Eingabe eines falschen Codes wird der
Codeschalter für ca. 1 Minute gesperrt und die rote LED [11] blinkt.
Position Anwendercode Name
15
16
17
18
19
20
21
22
23
24
25
26
27
28
12.1 Servicecode programmieren
Den Servicecode benötigen Sie, um alle Programmierungen (bis auf die
Anwendercodes) vornehmen zu können.
Unter 11.4 finden Sie eine Zeile, in der Sie den Servicecode eingeben
können.
Werkseinstellung: 12347890 (Zahlen 5 und 6 nicht!)
!
Stellen Sie die Spannungsversorgung her. Alle drei LEDs [9,10,11]
blinken ein Mal, der Summer [3] ertönt ein Mal, danach leuchtet
die gelbe LED [9] permanent.
!
Geben Sie innerhalb von ca. 10 Sekunden den Servicecode ein.
!
Bestätigen Sie mit der Raute-Taste [7]. Alle drei LEDs [9,10,11]
blinken ein Mal, danach leuchten die grüne [10] und die gelbe
LED.
!
Geben Sie "01" ein.
!
Bestätigen Sie mit der Raute-Taste. Danach leuchten die grüne und
die gelbe LED.
!
Geben Sie den neuen Servicecode ein (1 bis 8 Zahlen).
!
Bestätigen Sie mit der Raute-Taste. Danach leuchtet die gelbe LED.
!
Geben Sie erneut den neuen Servicecode ein (1 bis 8 Zahlen).
!
Drücken Sie zur Bestätigung zwei Mal die Raute-Taste, danach
leuchtet die gelbe LED.
Kurzanweisung:
!
Spannungsversorgung herstellen
!
Innerhalb von 10 Sekunden: Servicecode und #
!
"01" und #
!
neuen Servicecode und #
!
neuen Servicecode und # und #
