Scheitelfaktormessung (Crest-Factor)

1) Den Messart-Wahlschalter (3) auf "~mA, ~A oder ~V" stellen.
2) Gewünschte Frequenz mit Umschalter (10) einstellen.
3) Messfunktion "C.F." mittels der Taste FUNC (6) bestimmen.
4) bei ~mA und A Messung
1) Stromzange öffnen und den Stromleiter umschließen. Es ist darauf zu ach-
ten, dass die Zange den Stromleiter vollständig umschließt und kein Luft-
spalt vorhanden ist.
bei ~V Messung
1) Die schwarze Messleitung mit dem "COM"-Anschluß und die rote Messlei-
tungen mit dem "V"-Anschluß verbinden.
2) Die Prüfspitzen mit dem Prüfobjekt verbinden. Lesen Sie den Messwert von
der Anzeige ab.
Der Scheitelwert wird errechnet aus: CF = (peak value / RMS value)
5.8

Echteffektivwertmessung (True RMS) / Crestfaktor

Echteffektivwertmessung (True RMS):
Handelsübliche Stromzangen zeigen den Mittelwert an und sind deshalb nur für
Gleichströme/-spannungen und reine sinusförmige Wechselströme/-spannungen
geeignet. Sind Wechselstrom/-spannung nicht sinusförmig, z.B. durch Verzerrun-
gen infolge einer Phasenanschnittsteuerung, so muß eine Echteffektivwertmessung
(True RMS) durchgeführt werden. Die UNITEST Stromzange CHB 5 ist geeignet zur

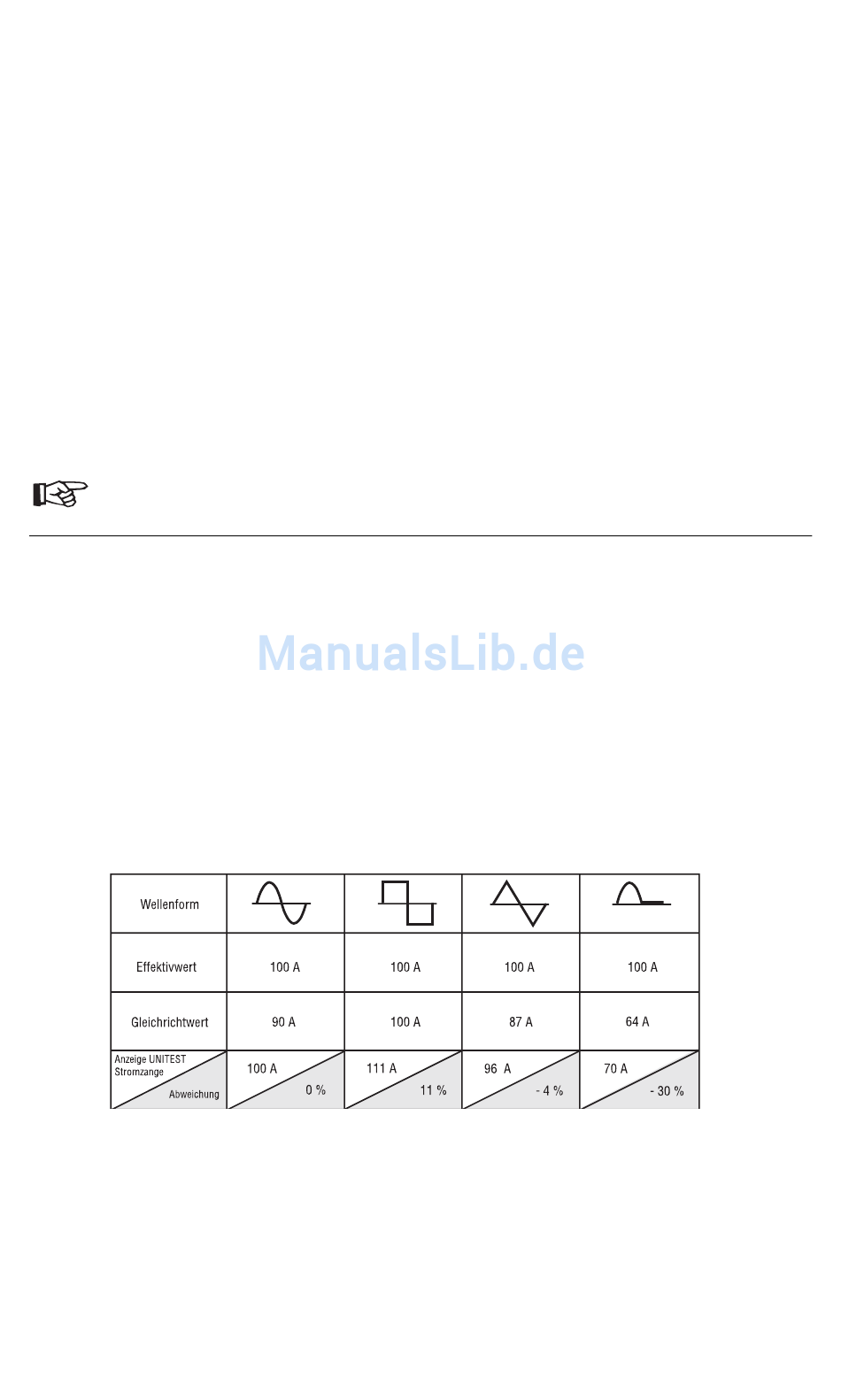

Echteffektivwertmessung. Die untenstehende Tabelle zeigt den Vergleich der UNI-
TEST Stromzange CHB5 mit Echteffektivwertmessung mit denen von Stromzangen
mit Mittelwerterfassung:
Crestfaktor:
Der Crestfaktor oder Scheitelfaktor gibt das Verhältnis von Spitzenwert zu Effektiv-
wert eines Signals an. Diese Kenngröße ist besonders bei Echteffektivwertmeßge-
räten zu beachten. Obwohl der Meßwert innerhalb des gewählten Messbereiches
liegt, kann die UNITEST Stromzange CHB 5 übersteuert sein und falsche Meßwer-
te liefern, wenn das zu messende Signal zu hohe Spitzenwerte aufweist.
