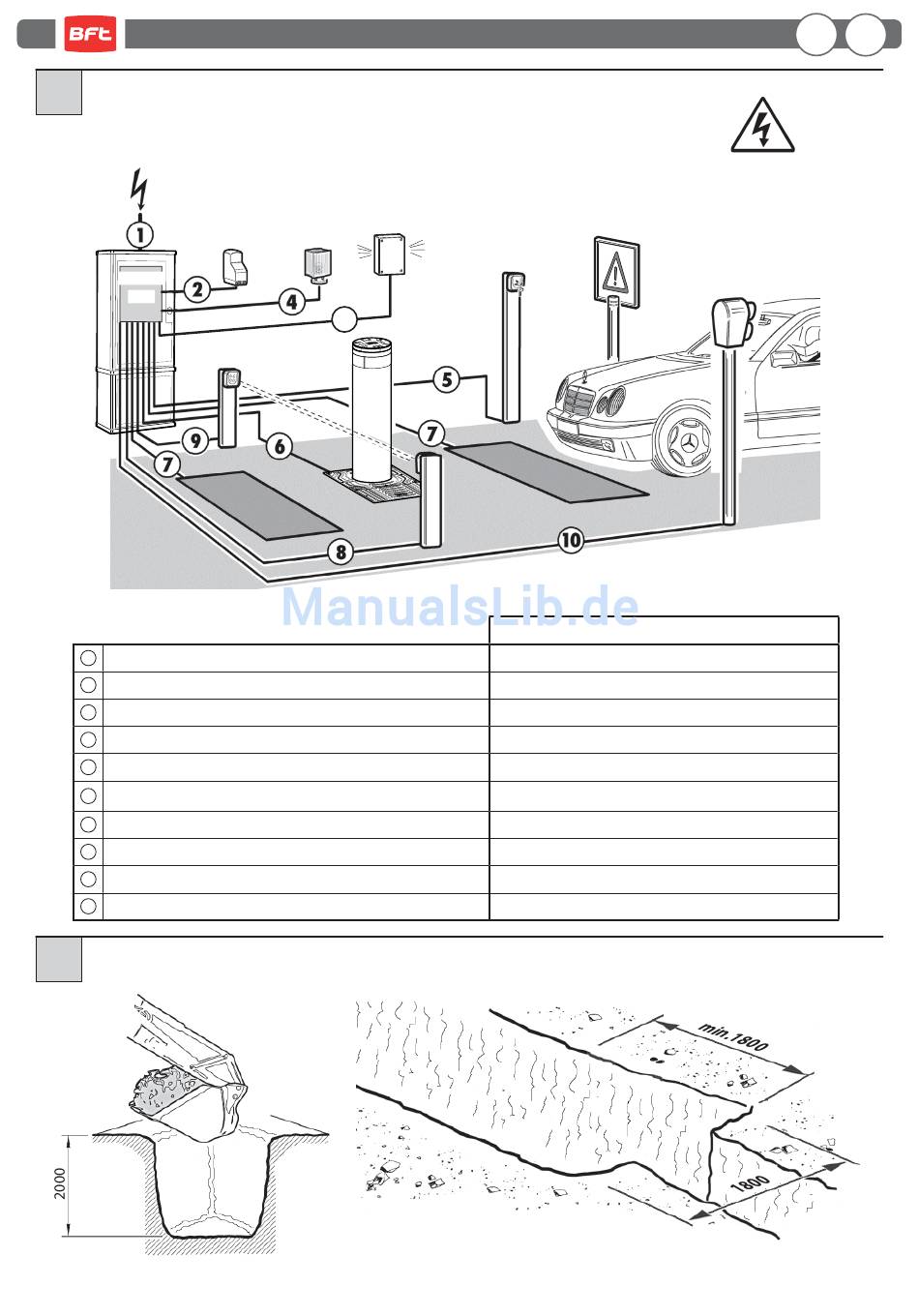

VERDRAHTUNGSPLAN • WIRING DIAGRAM
3
PERSEO
CBE
Stromversorgung - Single-phase line
1
externer Funkempfänger - Receiver
2
Akustischer Sirenen Detektor - Acoustic siren detector
3
Blinkleuchte - Flashing light
4
Schlüsselschalter - Key selector
5
Poller XPASS B 1200C
6
Induktionsschleife - Loop detector
7
Lichtschranken Sender - Transmitter photocell
8
Lichtschranken Empfänger - Receiver photocell
9
Rot-Grün Ampel - Traffi c light
10
FUNDAMENT • FOUNDATION EXCAVATION
4
3
10m Kabel im Lieferumfang / Cable supplied to be wired
verdrilltes Kabel der Induktionsschleife / Twisted cable
- 4 -
VERDRAHTUNGSABSCHNITT / WIRING SECTION (mm²)
2 x 1,5 + T (PE)
4 x 0,5
4 x 0,5
2 x 0,5
2 x 0,5
2 x 0,5
5 x 0,5
3 x 0,5 + T (PE)
D
EN
