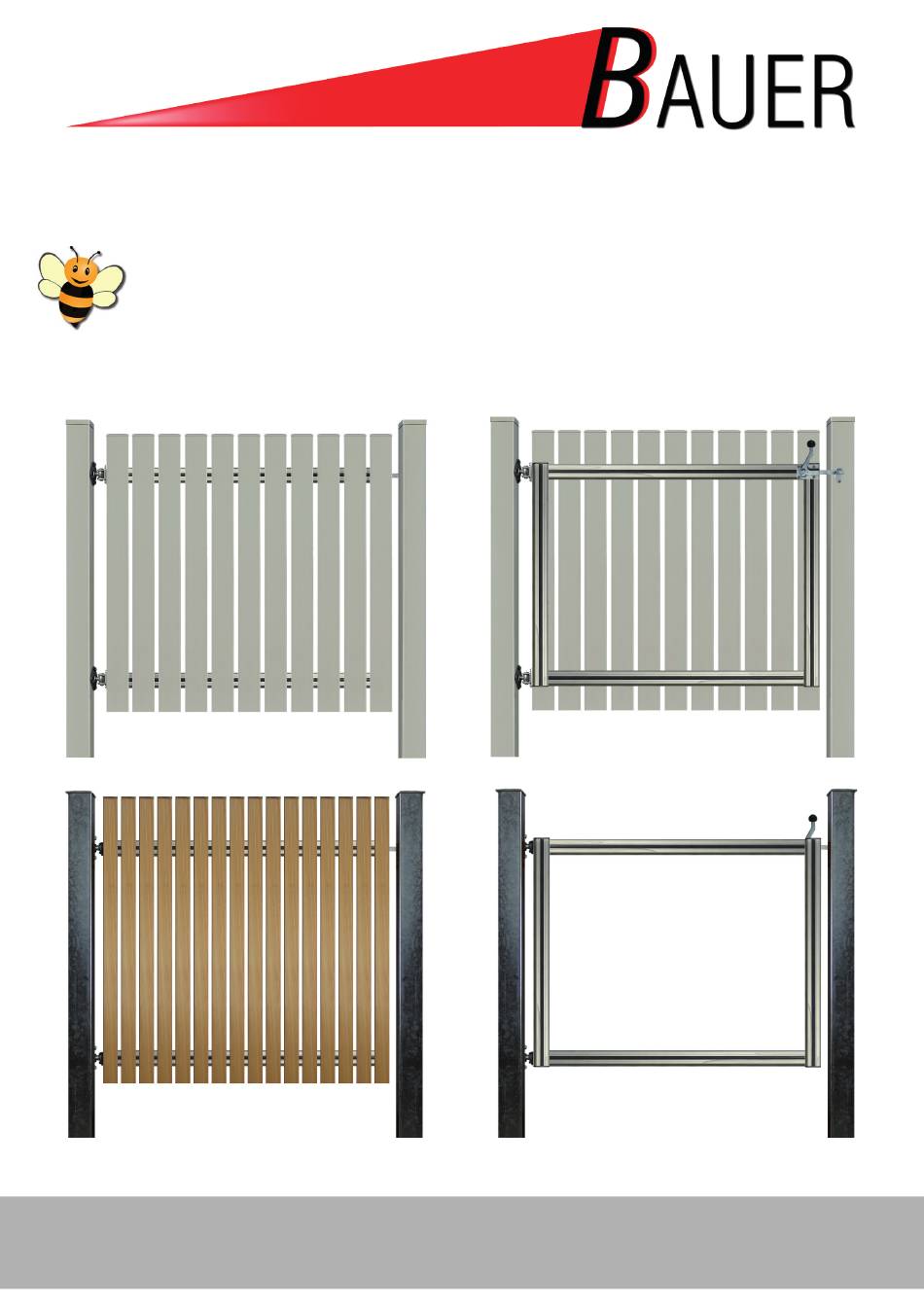

- Seite 1 Montageanleitung für Bausatz Gehtür Montage DIN Links und DIN Rechts möglich* Bauer Systemtechnik GmbH – Gewerbering 17 – 84072 Au i. d. Hallertau Tel: 08752 / 8658090 – Fax: 08752 / 9599 – E-Mail: info@bauer-tore.de...
- Seite 2 *DIN Links oder DIN Rechts? DIN Links wird defi niert als: Ein DIN-LINKS Flügel ist ein Flügel von Drehfl ügeltüren, - fenstern oder -läden dessen Drehachse bei Blickrichtung auf seine Öff nungsrichtung links liegt. DIN Rechts wird defi niert als: Ein DIN-RECHTS Flügel ist ein Flügel von Drehfl...
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise Schutzbrille tragen: Diese Montageanleitung muss von der Person, Bei allen Arbeiten mit Spanfl ug muss die mon� ert, betreibt oder wartet, gelesen, eine Schutzbrille getragen werden. verstanden und beachtet werden. Gehörschutz tragen: Die Montagearbeiten dürfen nur von Personen Bei allen Arbeiten mit Lärmbeläs� - mit guter handwerklicher Ausbildung durchge- gung muss ein Gehörschutz getragen führt werden. -
Seite 4: Montage Des Rahmens
Montage des Rahmens Die Rahmenteile werden vorgefertigt geliefert. Stecken Sie den Rahmen, wie in den Bildern rechts zu sehen, zusammen und verschrauben Sie Ihn FEST. Sollte ein Schnellspannverbinder aufgrund von Sondermaßen oder Mittelstreben, welche vorher in die Profi le eingeschoben werden müssen, nicht eingeschraubt sein, schrauben Sie ihn bitte, wie in dem Bild rechts oben zu sehen, ein. - Seite 5 Montage der Torangeln am Torangel für bauseitigen Pfosten Torrahmen Die Torangeln sind so anzubringen, dass sie so weit unten und oben wie möglich an einem Längsprofi l des Tores sitzen. Ob rechts oder Links entscheidet die Öff nungsrichtung des Tores. Zum befestigen werden die Torangeln einfach von oben in die Nut geschoben.
- Seite 6 Nutabdeckprofi l an gekennzeichneten Stellen einfügen Gehtür auf Funktion prüfen Ansicht von Außen...
- Seite 7 Torbelag laut Fertigungszeichnung montieren Bei der vorgesehenen Standardbefestigung wird die Schraube von hinten durch die T-Nut geschoben und an den Torbelag geschraubt. Die benötigten Bohrungen durch das T-Nut Profi l erfolgen bauseits.
- Seite 8 Weitere Bausätze und Zubehör fi nden Sie unter www.torautomatik-shop.de Technische Änderungen vorbehalten Stand 11/2014 Bauer Systemtechnik GmbH – Gewerbering 17 – 84072 Au i. d. Hallertau Tel: 08752 / 8658090 – Fax: 08752 / 9599 – E-Mail: info@bauer-tore.de...
