Soundkarten-
komponenten
Mit einer Buchse ist eine Einzel-
buchsen-Verbindungsschnittstelle
gemeint, während es sich bei
einem Anschluß um eine
mehrpolige Schnittstelle handelt.
Installation der
Soundkarte und
der dazu-
gehörigen
Hardware
12
Ihre Soundkarte verfügt über folgende Buchsen und Anschlüsse, über die Sie andere Geräte
anschließen können:
Line-Out-Buchse (grün)
Anschluß für Kopfhörer, Lautsprecher und externe
Verstärker
AUX Eingang (Schwarz)
Anschluß für externe Geräte wie Kassetten- oder
DAT-Rekorder bzw. MiniDisc-Player für
Audioaufnahme und -wiedergabe
Mic-In-Buchse (rot)
Anschluß für ein externes Mikrofon für
Stimmeneinspielungeg
Joystick-/MIDI-Anschluß
Anschluß für einen Joystick oder ein MIDI-Gerät. Sie
können außerdem ein MIDI-Kit erwerben, mit dem Sie
den Joystick und das MIDI-Gerät gleichzeitig
anschließen können.
1. Schalten Sie Ihren Computer und alle Peripheriegeräte aus. Halten Sie einen
Metallgegenstand an Ihren Computer, um mögliche statische Elektrizität zu entladen.
2. Ziehen Sie den Netzstecker aus der Netzsteckdose.
3. Entfernen Sie das Computergehäuse, so daß die Hauptplatine und PCI-Steckplätze freiliegen.
4. Es muß ein freier PCI-Steckplatz zur Verfügung stehen. Entfernen Sie mit Hilfe eines
Schraubenziehers die Schutzplatte an der Rückseite des Computers, um eine Öffnung für die
Buchsen der Soundkarte zu schaffen.
5. Richten Sie den 32-Bit-Steckplatz Ihrer Soundkarte an dem Erweiterungssteckplatz aus,
damit Sie die Karte einfach und gleichmäßig einschieben können, wobei die externen
Buchsen auf die Außenseite des Computers gerichtet sein müssen.
Stellen Sie sicher, daß der Bus-Anschluß so weit wie möglich in den Erweiterungssteckplatz
geschoben wurde und dort fest sitzt.

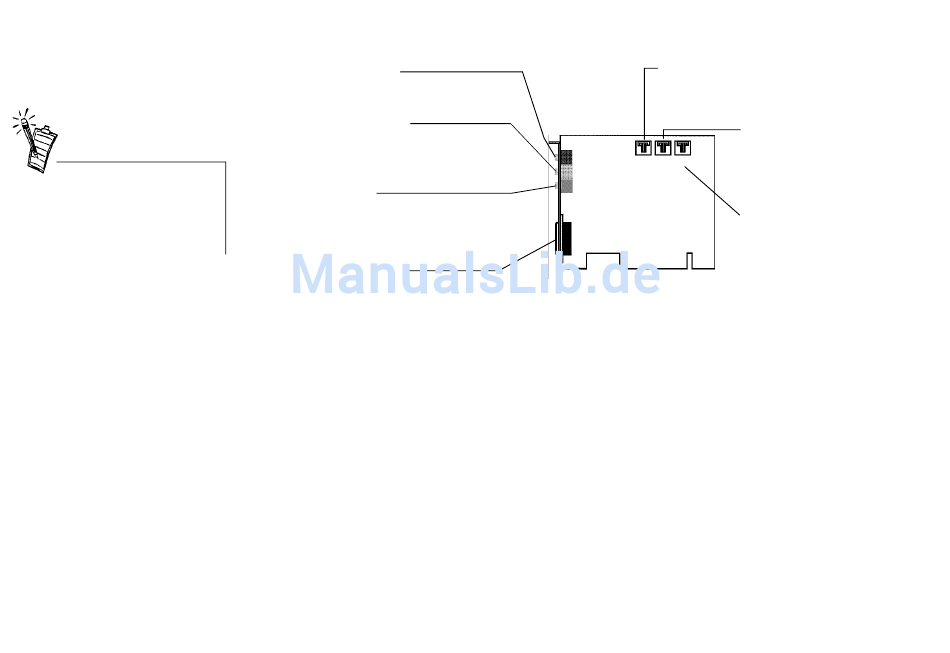

Abbildung 1: Buchsen und Anschlüsse Ihrer Soundkarte
CD-Audio Eingang
Anschluß für ein CD-ROM-Laufwerk
unter Verwendung eines MPC-3 CD-
Audiokabels
TV Tuner
Anschluß für eine TV-Karte
oder ein zweites CD-ROM-
CD AUX
TAD
Laufwerk
TAD-/Modem-
Anschluß
Anschluß für ein Voice-
Modem zum Senden
und Empfangen von
Audiosignalen
