Informationen zur
Audiokarte
• Ein Rear-Out-Anschluss steht
nur bei 4-Kanal-Audiokarten
zur Verfügung.
• SPDIF Out steht nur bei
bestimmten Audiokarten zur
Verfügung. Weitere
Informationen zur Auswahl
des SPDIF-Out-Modus finden
Sie in der Online-Hilfe
(sofern verfügbar). Der
Jumper JP1 steht für
Audiokarten, die SPDIF Out
unterstützen, nicht zur
Verfügung.
• Die Line-Out-Buchse
unterstützt den Speaker-Out-
Modus nur, wenn die
Audiokarte über den Jumper
JP1 verfügt.

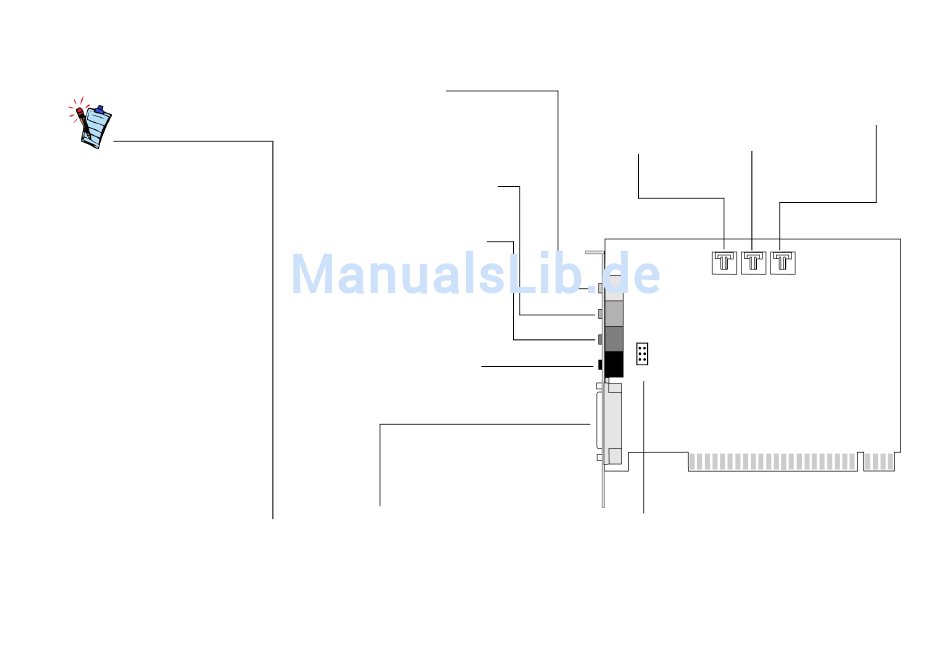

Die unten stehende Abbildung zeigt die Anschlüsse einer Full-Height-Audiokarte. Über diese
Anschlüsse können Sie eine Reihe unterschiedlicher Geräte an die Audiokarte anschließen.
Line-In-Anschluss (blau)
Zum Anschließen externer Geräte
wie Kassetten- oder DAT-Recorder
bzw. MiniDisc-Player für die
Audioaufnahme und -wiedergabe.
Mikrofon-In-Anschluss (rot/pink)
Zum Anschließen eines externen
Mikrofons für die Spracheingabe.
Line-Out/SPDIF-Out-Anschluss
(grün/gelb-grün)
Zum Anschließen von Kopfhörern,
Aktivboxen/FourPointSurround-
Lautsprechern oder einem
externen Verstärker. Die SPDIF-
Ausgabe ist über eine 3,5 mm-
Mono-Minibuchse verfügbar
(separat erhältlich).
Rear-Out-Anschluss (schwarz)
Zum Anschließen von Aktivboxen für
die Audioausgabe.
Joystick-/MIDI-Anschluss
Zum Anschließen eines Joysticks oder eines MIDI-
Geräts. Sie können zusätzlich ein MIDI-Kit erwerben,
mit dem Sie den Joystick und das MIDI-Gerät
gleichzeitig anschließen können.
TAD-/Modem-
Anschluss
Zum Anschließen eines
Voice-Modems für das
Senden und
Empfangen von
Audiosignalen.
SPK
JP1
LINE
Front-Line-Out-/Speaker-Out-Jumper (JP1)
Wählt für die grüne Buchse zwischen Line-Out-
(Standardeinstellung) und Speaker-Out-Modus aus.
Wenn Ihre Karte Speaker-Out nicht unterstützt, verfügt
sie auch nicht über diesen Jumper.
Abbildung 1: Anschlüsse der Audiokarte.
Creative Sound Blaster PCI – Benutzerhandbuch 5
AUX-Anschluss
CD-Audio-
Anschluss Zum Anschließen
einer TV-Karte oder
Zum Anschließen
eines zweiten CD-
eines CD-ROM-
Laufwerks über ein ROM-Laufwerks.
MPC-3 CD-
Audiokabel.
TAD CD AUX
