BEDIENUNGSANLEITUNG
DEUTSCH

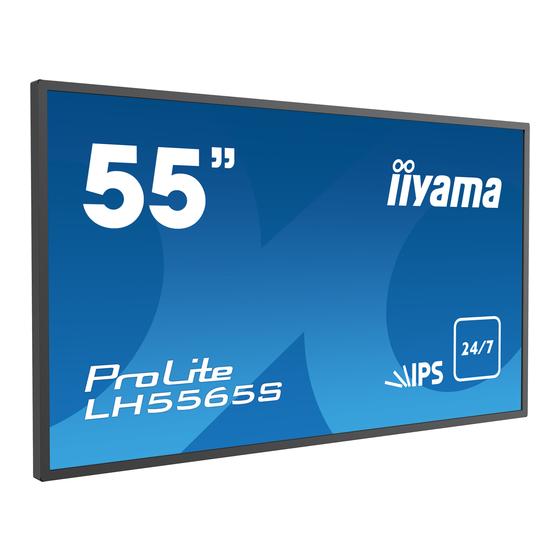

Wir gratulieren Ihnen zu Ihrer Entscheidung
für den iiyama TFT-Monitor und bedanken
u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s
entgegenbringen. Damit Ihre Arbeit nicht
durch Fehleinstellungen getrübt wird, bitten
wir Sie, sich einige Minuten Zeit zu nehmen
und dieses Handbuch durchzulesen, bevor
Sie Ihren neuen iiyama TFT-Monitor das
erste Mal in Betrieb nehmen.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama ProLite TH5565MIS
Inhaltszusammenfassung für iiyama ProLite TH5565MIS
- Seite 1 DEUTSCH Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s entgegenbringen.
-
Seite 2: Erklärung Der Ce-Konformität
Das ist ein Klasse A Produkt. Falls dieses Produkt in häuslichem Umfeld verwendet wird, kann es zu Funkstörungen kommen. Der Benutzer muss dann ggf. entsprechende Gegenmaßnahmen ergreifen. IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Modell Nr. : PL5565 Änderungsrechte vorbehalten. -
Seite 3: Inhaltsverzeichnis
ABMESSUNGEN : ProLite TH5565MIS ........46 ABMESSUNGEN : ProLite LH5565S ..........46 KONFORMES TIMING ..............47 Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. Nützliche Informationen hierzu erhalten Sie bei Ihrem Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama. com. -
Seite 4: Für Ihre Sicherheit
Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen. - Seite 5 VORSICHT UMGEBUNGSBEDINGUNGEN Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird. STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE Der Monitor könnte herunterfallen und jemanden verletzen.
-
Seite 6: Besondere Hinweise Zu Lcd-Monitoren
BESONDERE HINWEISE ZU LCD-MONITOREN Die folgenden Symptome stellen keine Störung dar, sondern sind normal: HINWEIS - Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird. -
Seite 7: Zur Verwendung Im Öffentlichen Bereich
BETRIEBSDAUER / ANWENDUNGSBEDINGUNGEN Dieses Produkt ist für eine Nutzung von 24 Stunden pro Tag ausgelegt. Das LCD ist für einen Betrieb im Quer-/Hochformat ausgelegt. GEISTERBILDER / BILDEINBRAND Bitte beachten Sie, dass bei allen LCD-Bildschirmen es bauartbedingt zu Geisterbilder bzw. Einbrenn-Eff ekten kommen kann. Dieses geschieht dann wenn statische Bilder über eine längere Zeit dargestellt werden. -
Seite 8: Kundendienst
KUNDENDIENST Sollten Sie den Monitor für eine Service-Reparatur versenden müssen und Sie verfügen HINWEIS nicht mehr über die Originalverpackung, so wenden Sie sich bitte an lhren Fachhändler, der Ihnen bei der Beschaff ung einer Ersatz-Verpackung behilfl ich sein wird. REINIGUNGSHINWEISE ACHTUNG ... -
Seite 9: Vor Der Bedienung Des Monitors
120V geliefert wird, sind 10A/125V. Wenn Sie ein Netzteil mit höheren Werten verwenden, müssen Sie ein Netzkabel mit Werten von 10A/250V benutzen. Wenn Sie allerdings ein Netzkabel verwenden, das nicht von iiyama bereitgestellt wird, haben Sie kein Anrecht auf jegliche durch Garantien abgedeckte Schadensersatzansprüche, falls es zu Problemen oder Schäden kommen sollte. -
Seite 10: Auspacken
Verletzungen führen. Für das Transportieren/Bewegen des Monitors, bitte die Kartonage-Halter aufbewahren. SPEZIELLE ANMERKUNGEN ZUR TOUCHBEDIENUNG : ProLite TH5565MIS ACHTUNG Bitte benutzen sie keine Spitzen-, Schneidenden- oder Metallgegenstände um den Touch zu bedienen, dieses könnte zu Beschädigungen bzw. Dauerschäden am Gerät führen. -
Seite 11: Unktionselemente Und Anschlüsse : Monitor
Menü-Taste Taste Unte Taste Oben Taste Links / - Taste Rechts / + Ein-/ Ausschaltaste ProLite LH5565S ProLite TH5565MIS <Rückseite> <Frontseite> Grün Normale Betrieb Blinkend : Energieverwaltung Leuchtend : Wenn der Monitor über die Power Taste an der... - Seite 12 <Rückseite> ProLite LH5565S ProLite TH5565MIS VOR DER BEDIENUNG DES MONITORS 9...
- Seite 13 USB Anschluss Media player D-SUB RS232C OUT RS232C Anschluss 9pin D-SUB RS232C IN RS232C Anschluss 9pin RJ45 RJ45 Anschluss IR OUT IR Anschluss IR IN IR Anschluss SPEAKERS Lautsprecher * Nur bei ProLite TH5565MIS verfügbar. 10 VOR DER BEDIENUNG DES MONITORS...
-
Seite 14: Installation
Anbringung dieser M8 Schrauben mit eine max. Länge von 10 mm. Längere Schrauben könnten einen elektrischen Kurzschluss erzeugen bzw. das Gerät zerstören. [HINWEIS ZUR INSTALLATION] *Nur verfügbar für ProLite TH5565MIS. Der Touchscreen basiert auf eine optische Touchtechnologie welche Infrarot Licht und empfi ndliche Sensoren zur Toucherkennung verwendet. - Seite 15 [Querformat / Portrait Mode] Das LCD ist für einen Betrieb im Quer- und Hoch-Format ausgelegt. Nicht verfügbar Verfügbar Querformat Portrait Ein/Aus-Anzeig Ein/Aus-Anzeig 12 VOR DER BEDIENUNG DES MONITORS...
-
Seite 16: Funktionselemente Und Anschlüsse : Fernbedienung
FUNKTIONSELEMENTE UND ANSCHLÜSSE : FERNBEDIENUNG ON/OFF Schaltet den Monitor Ein oder Aus. INPUT Signalquelle auswählen. Fungieren als Signaleingangswahl- Number (1-9) / Tasten, wenn das Menü nicht angezeigt Input source wird. MODE Zurück zum vorherigen Menü oder EXIT Menü schliessen. Ermöglichen die Navigation durch ein Untermenü... -
Seite 17: Vorbereitung Der Fernbedienung
Bitte richten Sie die Fernbedienung immer Richtung Empfangssensor des LC Displays. Dies gewährleistet die beste Funktion. Bitte verwenden Sie ausschliesslich die im Lieferumfang enthaltene original iiyama Fernbedienung. Andere auf dem Markt erhältliche Fernbedienungen werden mit diesem LC Display nicht funktionieren. -
Seite 18: Grundfunktionen
GRUNDFUNKTIONEN Monitor Ein- oder Ausschalten Die Monitor ist eingeschaltet und die POWER-LED Anzeige wechselt auf Grün, wenn Sie die Power Taste am Monitor oder der Fernbedienung betätigen. Der Monitor ist ausgeschaltet und die POWER- LED Anzeige wechselt auf rot, wenn Sie die Power Taste am Monitor oder der Fernbedienung betätigen. Drücken Sie erneuert die Powertaste um den Monitor einzuschalten. -
Seite 19: Den Cursor Vertikal Bewegen
Den Cursor vertikal bewegen Wählen Sie eine Einstellung durch Drücken der -Taste, während das Menü am Bildschirm angezeigt wird. [Monitor] [Fernbedienung] MODE QUICK Den Cursor horizontal bewegen Wählen oder Bestätigen Sie eine Einstellung durch Drücken der Button, während der Menü am Bildschirm angezeigt wird. -
Seite 20: Wählen Des Eingangssignal
Einstellen der Lautstärke Drücken Sie die Taste auf der Fernbedienung um die Lautstärke zu verändern, wenn kein Menü auf dem Bildschirm angezeigt wird. [Monitor] [Fernbedienung] MODE QUICK Wählen des Eingangssignal Drücken Sie nacheinander die Source-Taste am Monitor oder der Fernbedienung bis der richtige Eingang angezeigt wird. -
Seite 21: Monitor Anschliessen
Computer kommen. Das mit dem Monitor gelieferte Kabel eignet sich für einen standardmäßigen Anschluss. Falls ein besonderes Kabel erforderlich ist, wenden Sie sich bitte umgehend an Ihren iiyama-Händler vor Ort oder eine regionale iiyama- Vertretung. Wenn Sie den Monitor an einen Macintosh-Computer anschließen möchten, wenden Sie sich bitte an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung,... - Seite 22 [ Verbindungsbeispiel mit Peripheriegeräten ] ACHTUNG Schalten Sie den PC und den Monitor ab und trennen Sie alle Komponenten vom Stromnetz bevor Sie den PC mit dem Display verbinden. So vermeiden Sie einen elektrischen Schlag oder eine Beschädigung der Hardware. HINWEIS ...
- Seite 23 [ Über die Daisy-Chain- ] Steuerung Anschlussmöglichkeiten RS-232C MONITOR1 MONITOR2 [RS-232C] [RS-232C IN] [RS-232C OUT] [RS-232C IN] Digitaler Video Eingang HDMI MONITOR1 MONITOR2 [HDMI] [HDMI] [HDMI3 OUT] [HDMI3 IN] [HDMI3 IN] 20 VOR DER BEDIENUNG DES MONITORS...
-
Seite 24: Anschließen An Ein Netzwerk
[ Netzwerkverbindung ] Anschließen an ein Netzwerk So verbinden Sie den Monitor mit einem lokalen Netzwerk. 1. Schließen Sie ein RJ45-Kabel mit den entsprechenden Anschlüssen an den Monitor und Ihrem LAN-Switch oder Router an. 2. Wählen Sie LAN in den Control Einstellung des OSD-Menüs. 3. -
Seite 25: Computer-Einstellung
Siehe Seite 47, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. Windows XP/Vista/7/8/8.1/10 Plug & Play Der iiyama-LCD-Monitor ist mit dem VESA-Standard DDC2B konform. Die Plug & Play- Funktionen können unter Windows XP/Vista/7/8/8.1/10 benutzt werden, wenn der Monitor mit dem mitgelieferten Signalkabel an einen DDC2B-konformen Computer angeschlossen wird. - Seite 26 MULTI-TOUCH : ProLite TH5565MIS Konform mit Plug & Play VESA DDC2B Die Multitouch Funktion läuft unter Windows7/8/8.1/10 wenn der Monitor an einen DDC2B-fähigen Computer über das mitgelieferte USB-Kabel angeschlossen wird. Betriebsysteme mit Touch Unterstützung : ProLite TH5565MIS Microsoft Windows XP (64 bit und 32 bit)
-
Seite 27: Monitor Bedienen
MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 47 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 37. Drücken Sie auf die MENU Taste, um das Bildschirm-Menü (OSD) aufzurufen. Es gibt zusätzliche Menüelemente, die mit den... - Seite 28 [SPERRE] * Nur bei Bedienleiste verfügbar. Bedienleiste Tasten : Drücken und Halten Sie die / - und / + Tasten für ca. 5 Sekunden, wenn kein Menü angezeigt wird, damit die Bedienleiste Tasten komplett gesperrt / entsperrt werden. * Nur bei Bedienleiste verfügbar. ...
-
Seite 29: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN Bild Picture Bild Bild Einstellungen Erweiterte Farbeinstellungen Farbeinstellungen Dyn. Kontrast Umgebungslichtsensor Einstellungselement Problem / Option Zu drückende Taste Lebhaft Für das Anzeigen von Landschaftsbildern. Für allgemeine Windows-Umagebungen und Standard standardmäßige Monitoreinstellungen geeignet. Bildmodus Picture Mode Film Für Film- und Videoumwelt. Benutzerspezifi... - Seite 30 Bild Picture Bild Bild Einstellungen Erweiterte Farbeinstellungen Farbeinstellungen Dyn. Kontrast Umgebungslichtsensor Einstellungselement Problem / Option Zu drückende Taste Verwenden Sie diese Funktion, wenn nach der Komprimierung und Umwandlung des Eingangssignals von MPEG, Störgeräusche (Mückensummen) Auto auftauchen. Unscharfe Bilder können Reinigung durch die Aktivierung dieser Funktion möglicherweise auch verbessert werden.
- Seite 31 Bild Picture Bild Bild Einstellungen Erweiterte Farbeinstellungen Farbeinstellungen Dyn. Kontrast Umgebungslichtsensor Einstellungselement Problem / Option Zu drückende Taste Verbessern des Bildkontrast bei dunklen Szenen. Dyn. Kontrast Adaptive Contrast Dyn. Kontrast ist auf Aus eingestellt. Automatische Anpassung der BildHelligkeit bei Umgebungslichtsensor verändernden Umgebungslichtbedingungen.
- Seite 32 Anwendungen Applications Anwendungen Media Player Zeitplan Videowand Einstellungselement Problem / Option Zu drückende Taste Fotos Zeigt eine Liste von Fotos an in USB1 / USB2. Media Player Zeigt eine Liste von Musik an in USB1 / USB2. Musik Media Player Zeigt eine Liste von Videos an in USB1 / USB2.
- Seite 33 Sonstige Einstell. Setting Sonstige Einstell. Sprache Deutsch Netzwerk Einst. Fernsteuerung Einst. RS-232C Monitor ID Einstellen Energiespareinstellungen Seitenverhältnis Vollbild VGA-Einstellungen Standbild Einstellungselement Problem / Option Zu drückende Taste English Englisch Russisch Französisch Français Čeština Tschechisch Sprache Deutsch Deutsch Italiano Italienisch Language Japanisch Nederlands Holländisch...
- Seite 34 Sonstige Einstell. Setting Sonstige Einstell. Fernsteuerung Einst. RS-232C Monitor ID Einstellen Energiespareinstellungen Seitenverhältnis Vollbild VGA-Einstellungen Standbild Blauer Bildschirm Touch Funktion Einstellungselement Problem / Option Zu drückende Taste Aktivieren Sie die automatische Ausschalt-Funktion. HINWEIS Automatische • Der Monitor wird ohne eine Tastenbetätigung Energiespareinstellungen Abschaltung nach 3 Stunden automatisch ausgeschalten.
- Seite 35 IR Out IR Ausgang ist auf Aus eingestellt. iiyama Logo wird beim Einschalten angezeigt. Startlogo Opening Logo iiyama Logo wird beim Einschalten nicht angezeigt. Datum/Model Name/Seriennummer/Betriebstemp. /Software Version/ LAN Version/IP Address* Information Information In der Bedienungsanleitung der Grafi kkarte fi nden Sie weitere HINWEIS Informationen über Änderung und Aktualisierung der Aufl...
-
Seite 36: Abspielen Von Multimedia-Dateien Vom Usb-Gerät
[Wiedergabe von Multimedia-Dateien] Sie können Fotos, Musik und Videos auf Ihrem Monitor abspielen: · Wenn Ihr Computer über das Netzwerk angeschlossen ist. · Wenn ein USB-Gerät an dieses Monitor verbunden ist. Abspielen von Multimedia-Dateien vom USB-Gerät Um Dateien von einem externen USB-Speichergerät abzuspielen, schließen Sie das Gerät einfach an den USB-A-Buchse des Monitors an. -
Seite 37: Anzeigen Von Fotodateien
Anzeigen von Fotodateien <Fernbedienungstaste Funktionen in Miniaturansicht> • OK / ENTER : ausgewählten Foto abspielen. • MENU / ESC : zum Media Player Menü zurückkehren. • : Richtungspfeile um den gewünschten Foto auswählen.. • EXIT : Schließt das OSD-Menü oder den Media-Player. <Fernbedienungstaste Funktionen im Browse-Modus>... -
Seite 38: Wiedergabe Von Musikdateien
Wiedergabe von Musikdateien <Fernbedienungstaste Funktionen in Miniaturansicht> • OK / ENTER : ausgewählten Musikdatei abspielen. • MENU / ESC : zum Media Player Menü zurückkehren. • : Richtungspfeile um den gewünschten Musiktitel auswählen.. • EXIT : Schließt das OSD-Menü oder den Media-Player. <Fernbedienung Tastenfunktionen während der Wiedergabe>... -
Seite 39: Wiedergabe Von Videodateien
Wiedergabe von Videodateien <Fernbedienungstaste Funktionen in Miniaturansicht> • OK / ENTER : ausgewählten Video abspielen. • MENU / ESC : zum Media Player Menü zurückkehren. • : Richtungspfeile um den gewünschten Video auswählen.. • EXIT : Schließt das OSD-Menü oder den Media-Player. <Remote control button functions during playback>... -
Seite 40: Bildschirmeinstellungen
Sie das automatische Set-Up haben laufen lassen, dann müssen Sie manuell nachjustieren. Beide Einstellungen sollten unter Verwendung des Testbildes (Test.bmp) vorgenommen werden. Das Testbild erhalten Sie via Internet auf der iiyama Homepage (http://www.iiyama.com/de). ® Dieses Handbuch erklärt Einstellungen unter Windows Stellen Sie die empfohlene Aufl... - Seite 41 Manuelle Bildanpassung. Wenn das Bild nach dem automatischen Set-up fl ackert, unscharf ist oder die Bildgrösse nicht richtig passt, dann stellen Sie das Bild durch nachfolgende Prozedur manuell ein. Stellen Sie die V Position so ein, dass das obere und untere Ende des Bildschirm-Frames die Bildschirmfl...
- Seite 42 Stellen Sie mit der “Phase”-Einstellung horizontale wellenförmige Linien, Flackern oder Schmieren in Zebra-Mustern ein. HINWEIS Sollten Teile des Bildes stark verschmiert dargestellt werden oder durch ein starkes Flackern gestört werden, ist die “Taktfrequenz” - Einstellung möglicherweise nicht optimal. Wiederholen Sie hierfür bitte die Schritte .
-
Seite 43: Energieverwaltung
ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. -
Seite 44: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. -
Seite 45: Informationen Zum Recycling
INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaff en Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung. 42 INFORMATIONEN ZUM RECYCLING... -
Seite 46: Anhang
ANHANG Irrtum und Änderungen in Design und Spezifi kationen vorbehalten. TECHNISCHE DATEN : ProLite TH5565MIS Technologie IR Touch 20points Lichtdurchlässigkeit Touch Glas Härtegrad Screen Glas Dicke Schnittstellen USB serielle Übertragung Grösse-Kategorie 55" Panel-technologie Grösse Diagonal: 54,6" (138,8cm) Lochabstand 0,630mm H × 0,630mm V... - Seite 47 1265,0 × 736,5 × 72,0mm / 49,8 × 29,0 × 2,8 " (B×H×T), Abmessungen / Gewicht 37,5kg / 82,7lbs Betrieb: Temperatur 0 bis 40°C / 32 bis 104°F Luftfeuchtigkeit 85% (nicht kondensierend) Umgebungsbedingungen Speicher: Temperatur -20 bis 60°C / 4 bis 140°F Luftfeuchtigkeit 85% (nicht kondensierend) Zertifi...
-
Seite 48: Technische Daten : Prolite Lh5565S
TECHNISCHE DATEN : ProLite LH5565S Grösse-Kategorie 55" Panel-technologie Grösse Diagonal: 54,6" (138,8cm) Lochabstand 0,630mm H × 0,630mm V LCD- Helligkeit 450cd/m (Typisch: Ohne Touch panel) Fläche Kontrastrate 1100 : 1 (Typisch: Ohne Touch panel) Ansichtbereich Horizontal: 178 Grad, Vertikal: 178 Grad (Typisch) Reaktionszeit 12ms (Grau zum Grau) Anzeigefarben... -
Seite 49: Abmessungen : Prolite Th5565Mis
ABMESSUNGEN : ProLite TH5565MIS 634,2mm/25,0” 4xM8 SCREW HOLE 1265,5mm/49,8” (VESA MOUNT) 1213,5mm/47,8” 400,0mm/15,7” ABMESSUNGEN : ProLite LH5565S 632,5mm/24,9” 4xM8 SCREW HOLE 1247,5mm/49,1” (VESA MOUNT) 1212,0mm/47,7” 400,0mm/15,7” 46 ANHANG... -
Seite 50: Konformes Timing
KONFORMES TIMING Timing 31.469 59.940 25.175 VGA 640x480 37.861 72.810 31.500 37.500 75.000 31.500 35.156 56.000 36.000 37.879 60.320 40.000 SVGA 800x600 48.076 72.000 50.000 46.875 75.000 49.500 48.363 60.000 65.000 XGA 1024x768 56.475 70.000 75.000 60.023 75.030 78.750 VESA 1280x768 47.776 59.870...
