LEVEL-Regler der entsprechenden Kanäle zu -
rückgedreht werden.
7.3 Gekoppelte Mikrofonmischer
Sind zwei oder mehrere Mikrofonmischer über
die Buchsen LINK IN (11) und LINK OUT (13)
miteinander verbunden, so wirken sie zusam-
men wie ein großer Mischer. Dabei liegen am
Ausgang MIX OUT (14) eines Gerätes die
Mischsignale der gesamten über die Buchse
LINK IN angeschlossenen Gerätekette. Die
Mischsignale werden jeweils vor dem Regler
OUTPUT LEVEL (3) weitergeleitet, so dass über
ihn nur der Pegel für den eigenen Ausgang MIX
OUT eingestellt werden kann.
Der Schwellwert für den Automatik-Modus
lässt sich an jedem Mischer individuell für seine
Eingänge einstellen. Die LED LOCKOUT (6)
leuchtet bei Überschreiten eines Schwellwertes
immer an allen verbundenen Geräten auf. Wird
bei einem der Mischer die Automatik deaktiviert
(BYPASS), beeinflusst dies nicht die Automatik-
Funktion der anderen verbundenen Mischer.

8 Technische Daten

Frequenzbereich: . . . . . . . . 35 – 20 000 Hz
Klirrfaktor: . . . . . . . . . . . . . . < 0,06 %
Störabstand: . . . . . . . . . . . . > 70 dB
Eingänge (Empfindlichkeit/ Impedanz)
Mikrofon: . . . . . . . . . . . . . 0,2 mV/ 4,7 kΩ
Line: . . . . . . . . . . . . . . . . . 60 mV/ 20 kΩ
Phantomspeisung (einzeln schaltbar)
CS-4: . . . . . . . . . . . . . . . . +12 V
CS-8: . . . . . . . . . . . . . . . . +48 V
Ausgang MIX OUT
Nennausgangsspannung: 1 V
Ausgangsimpedanz: . . . . 200 Ω

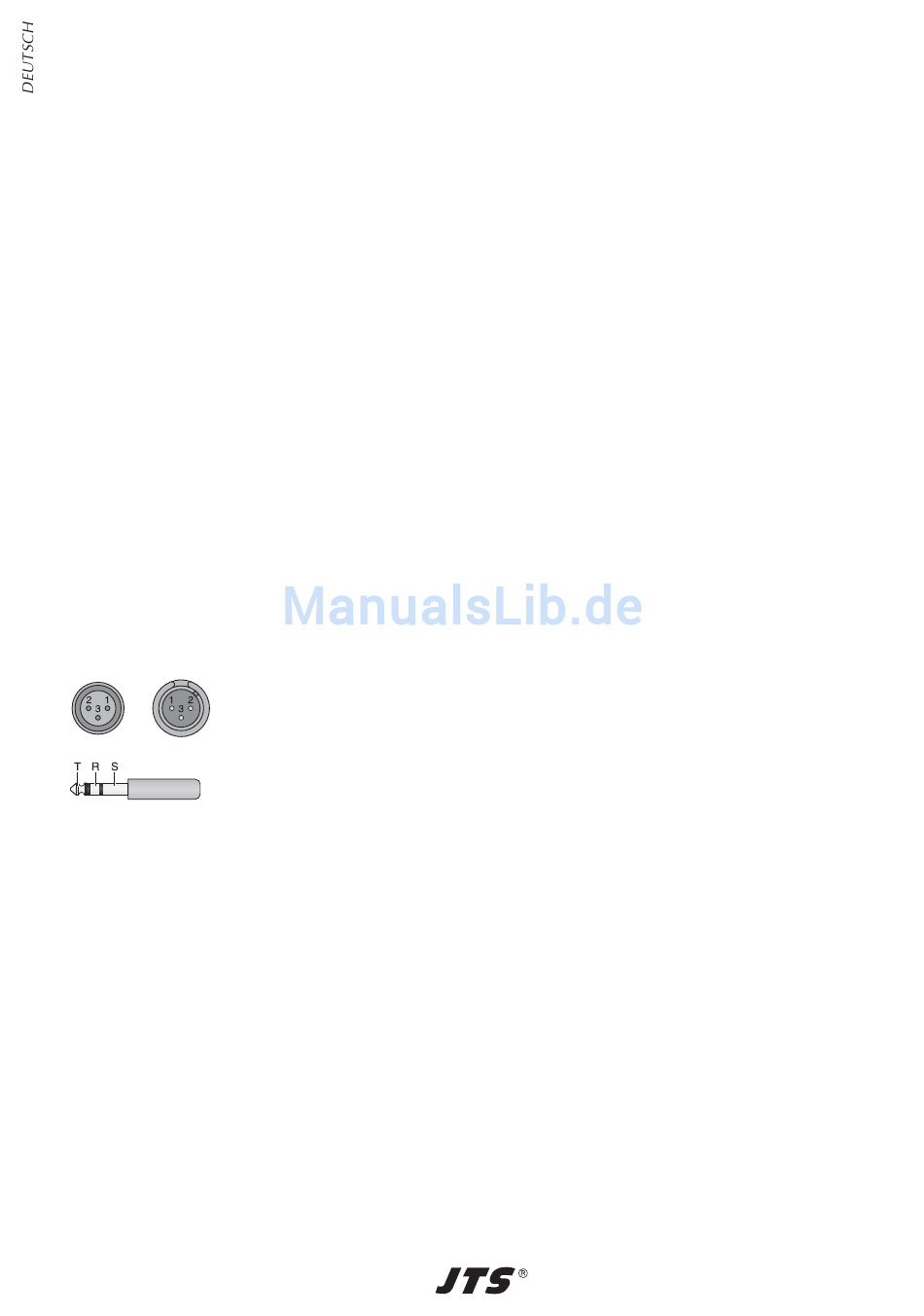

Kontaktbelegung
XLR-Anschlüsse
6,3-mm-Klinkenanschluss
Steuerausgänge: . . . . . . . . . 0 V/+4 V (aus/ein)
Stromversorgung: . . . . . . . . über beiliegendes
Einsatztemperatur: . . . . . . . 0 – 40 °C
Abmessungen
CS-4: . . . . . . . . . . . . . . . . 200 × 44 × 212 mm
CS-8: . . . . . . . . . . . . . . . . 420 × 44 × 199 mm
Gewicht
CS-4: . . . . . . . . . . . . . . . . 1,4 kg
CS-8: . . . . . . . . . . . . . . . . 2,3 kg
Änderungen vorbehalten.
Diese Bedienungsanleitung ist urheberrechtlich für MONACOR
geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.
6
1 = Masse
2 = Signal +
3 = Signal -
T = Signal +
R = Signal -
S = Masse
Steckernetzgerät
an 230 V~/50 Hz
(1 HE)
(1 HE)
