PA-2005 Handbuch für Hauptplatine

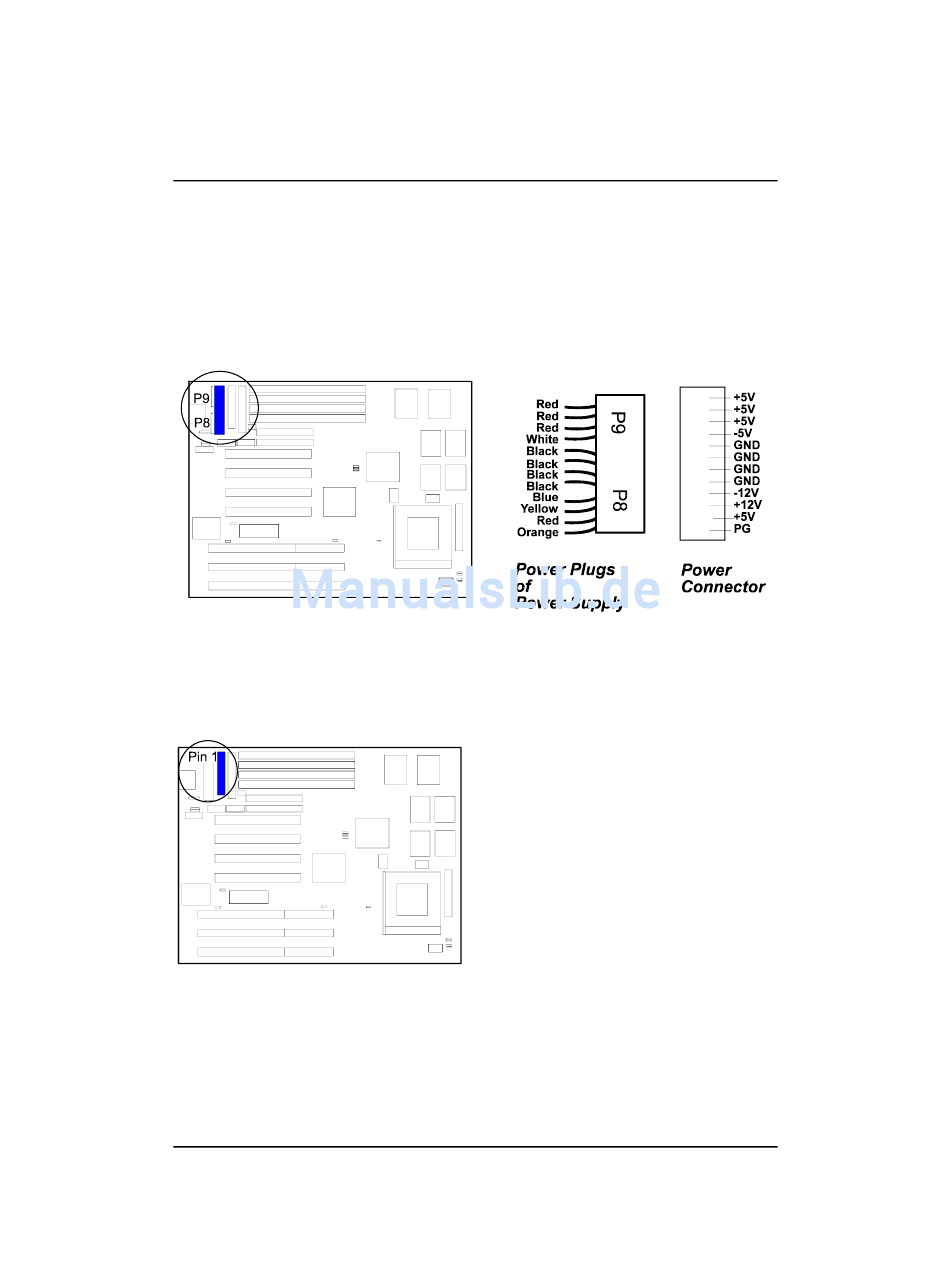

Dieser 12-Pinn Blockanschluß wird zum Anschluß einer Standard-5Volt
Stromversorgung verwendet. Im Bild unten bemerken Sie bitte, daß in den
meisten Fällen die zwei Markierungen P8 und P9 auf der Oberfläche des
Anschlusses sind. Sie müssen den Stecker P8 in den Bereich P8 des Anschlusses
stecken und so weiter für P9. Die beiden schwarzen Kabel müssen der Mitte
sein.
Druckeranschluß: PRINTER
Dieser männliche 26-Pinn Blockanschluß ist über ein Kabel mit ihrem Drucker
verbunden. Beim Einfügen des Kabels geben Sie bitte acht, daß der rote Strich
46
immer auf derselben Seite wie der Pinn
1 dieses Anschlusses ist.
