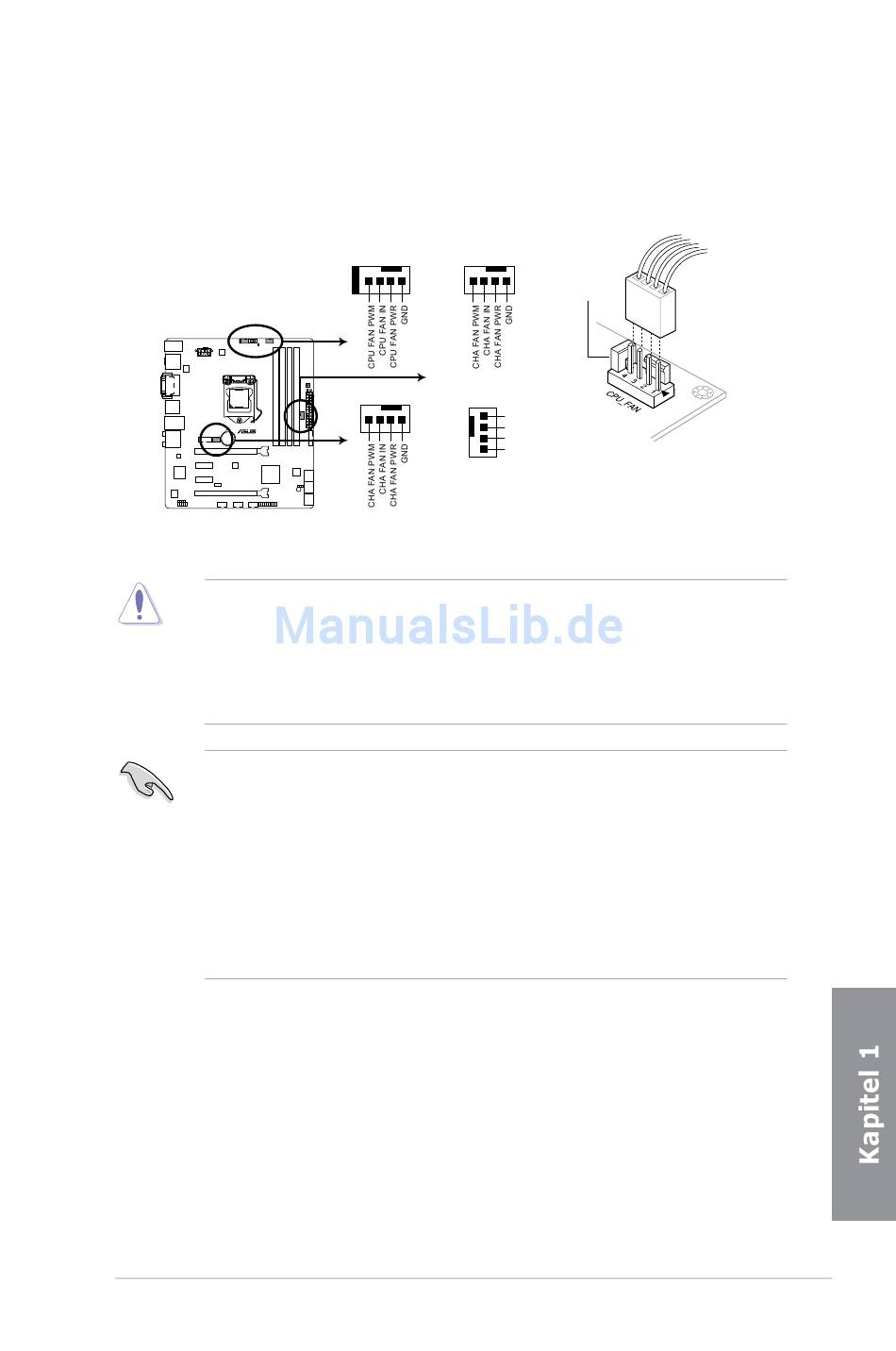

CPU-, und Geh�uselüfteranschlüsse (4-pol. CPU�FA�, 4-pol. CHA�FA�1/2/3)
CPU-, und Geh�uselüfteranschlüsse (4-pol. CPU�FA�, 4-pol. CHA�FA�1/2/3)
Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der
schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss.
H87M-PRO
H87M-PRO Fan connectors
•
Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine
Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine
unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten
beschädigen. Dies sind keine Jumper! Setzen Sie KEINE Jumpersteckbrücke auf die
Lüfteranschlüsse!
•
Vergewissern Sie sich, dass der CPU-Lüfter mit dem CPU-Lüfterstecker installiert
wird.
•
Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max. 1A (12W) Leistung.
Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max. 1A (12W) Leistung.
•
Wenn Sie zwei Grafikkarten installieren, empfehlen wir, für optimale Hitzeabsenkung
Wenn Sie zwei Grafikkarten installieren, empfehlen wir, für optimale Hitzeabsenkung
das hintere Gehäuselüfterkabel an den Motherboard-Anschluss CHA_FAN1,
CHA_FAN2, oder CHA_FAN3 anzuschließen.
•
Die Anschlüsse CPU_FAN und CHA_FAN unterstützen die ASUS Fan Xpert 2-
Funktion.
•
Der CPU-Lüfteranschluss hat einen speziellen Riegel, der den installieren CPU-
Lüftertyp erkennt und den Lüftersteuerungsmodus (Gleichspannungsmodus und
PWM-Modus) automatisch zur Erzielung präzisester Lüftersteuerung ändern.
ASUS H87M-PRO
(4-pol. CPU�FA�, 4-pol. CHA�FA�1/2/3)
CPU_FAN
CHA_FAN2
CPU_FAN3
CHA_FAN1
GND
CHA FAN PWR
CHA FAN IN
CHA FAN PWM
anzuschließen.
Detection latch
CHA_FAN1,
1-23
