5. Fronttafelaudioanschluss (1��-1 pol. AAFP) Fronttafelaudioanschluss (1��-1 pol. AAFP)
Dieser Anschluss dient zum Verbinden eines Fronttafel-Audio E/A-Moduls, das
an der Fronttafel des Computers befestigt wird und entweder HD Audio oder den
herkömmlichen AC '97 Audiostandard unterstützt. Verbinden Sie das Ende des
Fronttafel-Audiokabels mit diesem Anschluss.

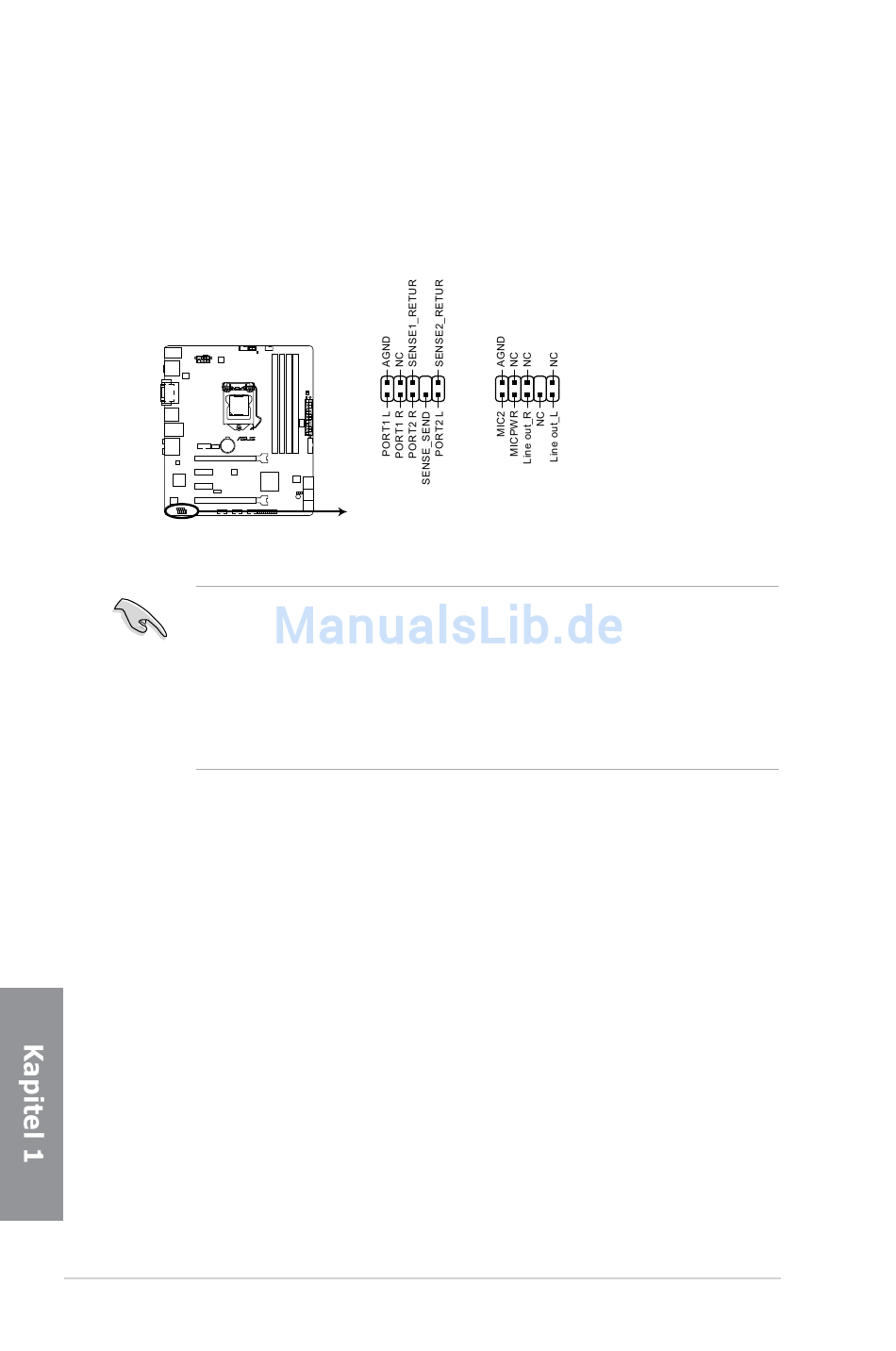

H87M-PRO
H87M-PRO Front panel audio connector
•
•
1-22
AAFP
PIN 1
HD-audio-compliant
pin definition
Es wird empfohlen, ein High-Definition Fronttafel Audio E/A-Modul mit diesem
Anschluss zu verbinden, um die High-Definition Audiofunktionen dieses Motherboards
nutzen zu können.
Wenn Sie an diesen Anschluss ein High-Definition Fronttafelaudiomodul anschließen
möchten, vergewissern Sie sich, dass das Element Front Panel Type in BIOS zu [HD]
eingestellt ist. Wenn Sie statt dessen ein AC' 97-Fronttafelaudiomodul anschließen
möchten, stellen Sie das Element zu [AC97]. Standardmäßig ist der Anschluss zu
[HD] gestellt.
PIN 1
Legacy AC'97
compliant definition
Kapitel 1: Produkteinführung
