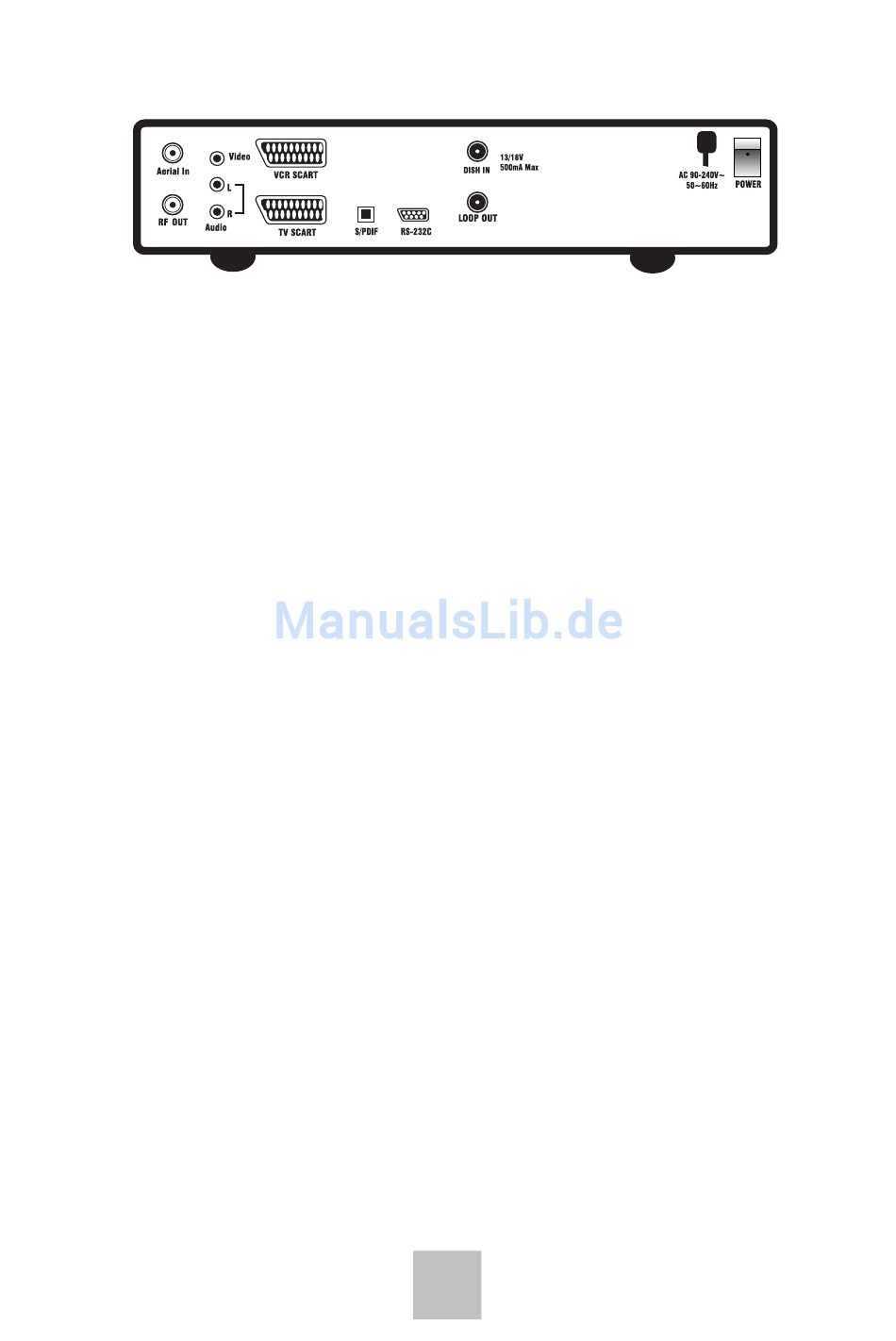

2.2 Empfängerrückseite
1. DISH IN 13/18V 500mA Max
2. Anschlußverbindung für Satellitenantenne
3. LOOP OUT
4. Durchschleif ausgang des Sat-Antenneneingangs
5. ANT IN
6. Anschlußverbindung für terrestrischer Analogantenne (Hausantenne)
7. ANT OUT
8. Anschlußverbindung mit dem Fernseher über RF-Kabel.
9. RS-232C
10. Anschlußverbindung für PC über serielle Schnittstelle
11. AUDIO, VIDEO
12. Anschlußverbindung für Audio und Video über RGB-Kabel mit dem Fernseher.
Rot und Weiß, jeweils f ür rechten bzw. linken Audioausgang, Gelb für die
Videoausgabe.
13. SCART for TV, VCR
14. Anschlußverbindung mit dem Fernseher bzw. Videorecorder über Scartkabel.
15. Electric Inlet Lead
16. 90-240V AC (Autom. Auswahl), 50-60Hz. ACHTUNG! Bitte beachten Sie Ihre
lokalen Strom v ersorgungsangaben.
17. S/PDIF
18. Digitaler optischer Ausgang zum Anschluß mit Verstärkern.
19. POWER
20. Ein/Ausschalter
