Hirschmann S-HD 100 CI plus Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

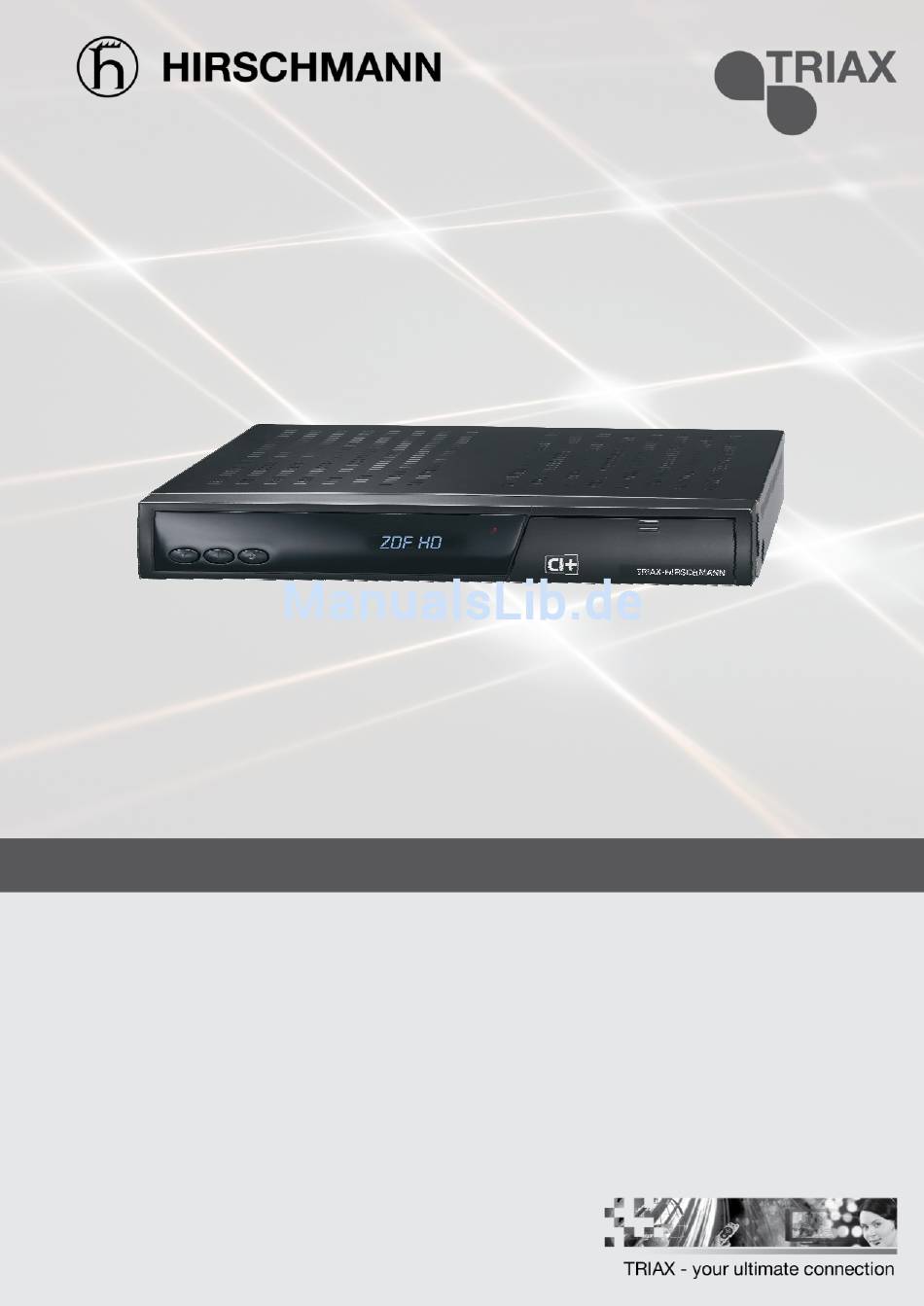

S-HD 100 CI+
HDTV-SAT-Receiver
940485-001
Bedienungsanleitung
Seite 1 von 72

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hirschmann S-HD 100 CI plus

Inhaltszusammenfassung für Hirschmann S-HD 100 CI plus

  • Seite 1 S-HD 100 CI+ HDTV-SAT-Receiver 940485-001 Bedienungsanleitung Seite 1 von 72...
  • Seite 2 Copyright © Triax GmbH Änderungen und Irrtümer vorbehalten. Für Druckfehler übernehmen wir keine Haftung. Seite 2 von 72...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis................3 Vorwort ....................5 Gestaltungsmerkmale ..............5 Sicherheitshinweise ................. 6 Grundlegende Sicherheitshinweise..........6 Erläuterung der Sicherheitshinweise ..........9 Bestimmungsgemäßer Gebrauch............9 Lieferumfang ................... 10 Beschreibung .................. 11 Allgemein ..................11 Geräteübersicht ................14 Fernbedienung.................. 15 Receiver anschließen ..............18 Anschluss mit SCART-Kabel............
  • Seite 4 Tasten mit Sonderfunktionen............58 Umschalten TV/R................58 0 - Sleeptimer ................... 58 MENU ....................58 TEXT....................58 BACK ....................59 OK..................... 59 V+ / V-....................59 CH+ / CH- ..................59 FAV ....................59 EPG ....................60 INFO ....................61 SUB....................

  • Seite 5: Vorwort

    Vorwort Diese Bedienungsanleitung hilft Ihnen beim • bestimmungsgemäßen, • sicheren und • vorteilhaften Gebrauch des digitalen Satelliten-Receivers, kurz Receiver genannt. Wir setzen voraus, dass der Bediener des Receivers allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat. Jede Person, die diesen Receiver •...

  • Seite 6: Sicherheitshinweise

    Sicherheitshinweise Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnhinweise und Informationen auf dem Gerät und in der Bedienungsanleitung. Grundlegende Sicherheitshinweise Elektrischer Anschluss • Trennen Sie bei Betriebsstörungen den Receiver von der Strom- quelle.
  • Seite 7 • Wenn das Netzkabel beschädigt ist, müssen Sie den Receiver von Fachpersonal reparieren lassen bevor sie ihn erneut verwenden. Es besteht sonst die Gefahr eines Stromschlags. • Lassen Sie Kinder niemals unbeaufsichtigt den Receiver benutzen, oder mit der Antennen-Anlage spielen. •...
  • Seite 8 • Wenn Sie den Receiver von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Receivers Feuchtigkeit nieder- schlagen. Warten Sie in diesem Fall etwa eine Stunde, bevor Sie ihn in Betrieb nehmen. • Verlegen Sie das Netzkabel und das Antennenkabel so, dass nie- mand darauf treten oder darüber stolpern kann.

  • Seite 9: Erläuterung Der Sicherheitshinweise

    Erläuterung der Sicherheitshinweise In der Bedienungsanleitung finden Sie folgende Kategorien von Si- cherheitshinweisen: Gefahr! Hinweise mit dem Wort GEFAHR warnen vor möglichen Perso- nenschäden. Achtung! Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sach- oder Umweltschäden. Diese Hinweise enthalten Tipps und Infos zum allgemeinen Gebrauch des Receivers.

  • Seite 10: Lieferumfang

    Lieferumfang Kontrollieren Sie nach dem Kauf den Lieferumfang. Anzahl Erklärung Receiver Fernbedienung Batterien Typ LR 03/AAA/1,5 V Bedienungsanleitung (nicht abgebildet) Koaxial-Kabel, HDMI-Kabel und Scart-Kabel gehören nicht zum Lieferumfang. Seite 10 von 72...

  • Seite 11: Beschreibung

    Beschreibung Allgemein Mit dem Receiver können Sie unverschlüsselte (free-to-air) und ver- schlüsselte (abhängig von eingesetzter Smartcard mit CI-Modul, nicht im Lieferumfang) digitale Satelliten-Programme über eine Satelliten- Antenne empfangen. Sie brauchen den Receiver vorerst nicht zu programmieren. Die wichtigsten Sender und Satelliten sind vorprogrammiert. Die Satelliten-Antenne muss auf den gewünschten Satelliten ausge- richtet sein.
  • Seite 12 • Eutelsat W2 16° E • Astra 23,5° E • Astra 28,2° E Weitere Ausstattungsmerkmale: • HDTV & SDTV • Upscaling von SDTV-Programmen (senderabhängig) • Software-Update via Satellit ASTRA 19,2° Ost (vorbereitet, nicht aktiv) oder über die USB-Schnittstelle • Unicable Technologie wird unterstützt •...
  • Seite 13 • YPbPr (YUV)-Ausgang • Super-Fast-Videotext mit einem Speicher von 800 Seiten • Digitaler DVB-Radio-Empfang, Radio-Hintergrundbild (Back- ground-Display) • Beim Programmwechsel erhalten Sie in einer Anzeige weitere Pro- gramminformationen. • DiSEqC 1.0, 1.2, USALS wird unterstützt, wenn eine entsprechen- de Antennen-Anlage angeschlossen wird •...

  • Seite 14: Geräteübersicht

    Geräteübersicht Receiver Vorderseite Receiver Rückseite Seite 14 von 72...

  • Seite 15: Fernbedienung

    Fernbedienung Seite 15 von 72...
  • Seite 16 Symbol Erklärung Standby Einschalten und Standby-Betrieb Programm direkt anwählen, Zifferneingabe Wechsel zwischen TV- und Radio-Modus TV/R Formatumschaltung, rote Funktionstaste V-FMT Ohne Funktion grün (im Untermenü gem. Menüanzeige) Wechsel zum nächst höheren Programmplatz Cursor-Bewegung aufwärts Lautstärke reduzieren / Cursor-Bewegung links Wechsel zum nächst niedrigeren Programm- platz / Cursorbewegung abwärts Elektronische Programmzeitschrift (wenn vom Sender angeboten)
  • Seite 17 Symbol Erklärung Anzeige Untertitel (senderabhängig) Audio-Modus ändern AUDIO Tastenblock für PVR-Funktionen Anzeige der Empfangsdaten des aktuellen Pro- INFO gramms (Satfinder-Funktion) Aufrufen des Daten-Bilderverzeichnisse Direkter Zugriff zu Aufnahmen MOVIE Aufrufen der Unterkanäle beim Empfang von Option Seite 17 von 72...

  • Seite 18: Receiver Anschließen

    Receiver anschließen Der Receiver wird über ein Koaxial-Kabel mit Ihrer Satelliten-Antenne verbunden. Das Koaxial-Kabel gehört nicht zum Lieferumfang. Achtung! Verbinden Sie den Receiver erst mit dem Stromnetz, wenn Sie ihn ordnungsgemäß an alle Geräte und die Antenne angeschlossen haben. Andernfalls kann der Receiver beschädigt werden. Das Drahtgeflecht und der innere Leiter des Koaxial-Kabels füh- ren während des Betriebs Strom.

  • Seite 19: Anschluss Mit Scart-Kabel

    Anschluss mit SCART-Kabel Stecken Sie das SCART-Kabel in die SCART-Buchse „TV“ am Receiver. Verbinden Sie das SCART-Kabel mit dem TV-Gerät. Beach- ten Sie die Bedienungsanleitung des TV-Geräts. Wenn Sie ein Video-Aufnahme-Gerät anschließen möchten, stecken Sie ein SCART-Kabel in die SCART-Buchse „VCR“ am Receiver.

  • Seite 20: Anschluss Mit Hdmi-Kabel

    Anschluss mit HDMI-Kabel Stecken Sie das HDMI-Kabel in die HDMI-Buchse „HDMI“ am Receiver. Verbinden Sie das HDMI-Kabel mit dem TV-Gerät. Bitte be- achten Sie auch die Bedienungsanleitung des TV-Geräts. Wenn Sie ein Video-Aufnahme-Gerät anschließen möchten, stecken Sie ein SCART-Kabel in die SCART-Buchse „VCR“ am Receiver.
  • Seite 21 Anschluss-Schema HDMI Seite 21 von 72...

  • Seite 22: Anschluss Mit Cinch-Kabel

    Anschluss mit Cinch-Kabel Wenn Sie eine Stereo-Anlage anschließen möchten, verbin- den Sie die Cinch-Stecker des Cinch-Kabels mit den Buch- sen „AUDIO R“ und „AUDIO L“ des Receivers. Achtung! Verbinden Sie niemals den Phono-Eingang Ihrer Stereo-Anlage mit dem Receiver, das kann Ihre Stereo-Anlage zerstören. Beachten Sie unbedingt die Angaben zum Anschluss eines Cinch-Kabels in der Bedienungsanleitung Ihrer Stereo-Anlage.
  • Seite 23 digitalen Audio-Ausgang „OPTICAL“. Das entsprechende Anschluss-Schema finden Sie auf den folgenden Seiten. Das YUV-Komponenten-Kabel, das Cinch-Kabel und das optische Audio-Kabel gehören nicht zum Lieferumfang. Beachten Sie die Hinweise in der Bedienungsanleitung des Video-Recorders Dieser YUV-Komponenten-Ausgang ist ein besonders hochwertiger Ausgang und speziell geeignet für Flachbild- schirme, Plasma TV-Geräte oder Videoprojektoren (Beamer).

  • Seite 24: Anschluss Eines Audio-Digital-Receivers (Optischer Digitalausgang)

    Anschluss eines Audio-Digital-Receivers (optischer Digitalausgang) Wenn Sie die 5-Kanal-Audioübertragung (Dolby Digital Klang/AC3) nutzen wollen, müssen Sie Ihren Audio-Digital Receiver mit dem opti- schen Ausgang des Receivers verbinden. Achtung! Beachten Sie unbedingt die Angaben zum Anschluss in der Be- dienungsanleitung Ihres Audio-Digital Receivers/Verstärkers. Das Optische-Kabel gehört nicht zum Lieferumfang.

  • Seite 25: In Betrieb Nehmen

    In Betrieb nehmen Fernbedienung Für die Fernbedienung benötigen Sie zwei Batterien vom Typ Micro: LR 03/AAA/1,5 V Legen Sie zwei Batterien unter Beachtung der vorgegebe- nen Polarität in das Batteriefach ein und schließen Sie den Batteriefachdeckel wieder sorgfältig, bis der Deckel einras- tet.
  • Seite 26 Schalten Sie den entsprechenden-Kanal (z.B. HDMI) am TV- Gerät ein. Stecken Sie den Netz-Stecker des Receivers in die Netz- Steckdose. Schalten Sie an der Receiver-Rückseite den Netz-Schalter ein. Das Gerät befindet sich im Normal- Modus. Der aktuelle Programmplatz wird angezeigt. Der Receiver wird mit vorprogrammierten Fernseh- Programmen ausgeliefert und kann direkt benutzt werden.

  • Seite 27: Bedienen

    Bedienen Bildschirm-Einblendungen bei einem Programm- Wechsel Bei einem Programm-Wechsel wird am Bildschirm für 5 Sekunden (änderbar über Menüpunkt „Systemeinstellungen – OSD Einstellung – OSD Verzögerung) eine Informationsleiste eingeblendet. In dieser Informationsleiste finden Sie folgende Hinweise: Programm –Name Empfangener Satellit Aktuelles Datum Aktuelle Uhrzeit Speicherplatz TTX-...

  • Seite 28: Benutzer-Oberfläche Auf Dem Tv-Bildschirm

    Benutzer-Oberfläche auf dem TV-Bildschirm Über die Menüs der Benutzer-Oberfläche können Sie individuelle Ein- stellungen Ihres Receivers vornehmen. Dazu müssen Receiver und TV-Gerät eingeschaltet und mit einem Kabel (;HDMI) verbunden sein. Drücken Sie die „MENÜ“-Taste. Das Hauptmenü wird angezeigt. Mit der „BACK“-Taste oder erneutem Drücken auf „MENÜ“-Taste können Sie dieses wieder verlassen.

  • Seite 29: Menü-Aufbau

    Menü-Aufbau Hauptmenü Untermenü Erläuterung Programm- TV-Programmliste siehe folgende Seiten liste ändern Radio-Programmliste siehe folgende Seiten (Symbol: Alle löschen siehe folgende Seiten Fernseher) Installation Antennenanschluss siehe folgende Seiten Satellitenliste siehe folgende Seiten (Symbol: Sat- Antenne) Antenneneinstellung siehe folgende Seiten Einzel-Satellitensuche siehe folgende Seiten Multi-Satellitensuche siehe folgende Seiten TP-Liste...
  • Seite 30 Media Pl ayer siehe folgende Seiten USB-Gerät sicher entfernen siehe folgende Seiten Spiele Sudoku siehe folgende Seiten Othello siehe folgende Seiten (Symbol: Spielfiguren) Externer HDD-Information siehe folgende Seiten Speicher PVR-Einstellung siehe folgende Seiten (Symbol: Filmrolle) Seite 30 von 72...

  • Seite 31: In Den Menüs Navigieren

    In den Menüs navigieren In den Menüs navigieren Sie mit den Tasten CH+, CH-, V+, V-. Ge- wählte Menüpunkte werden markiert. Mit der OK-Taste erfolgt die Auswahl. Mit der BACK-Taste können Sie das Menü verlassen. Ände- rungen müssen zusätzlich bestätigt werden. Änderungen erfordern teilweise eine Bestätigung der Sicherheitsabfrage.

  • Seite 32: Programmliste Ändern (Symbol: Fernseher)

    Programmliste ändern (Symbol: Fernseher) Im Folgenden werden Ihnen die Menüpunkte des Hauptmenüpunkts „Programmliste ändern“ erklärt. Seite 32 von 72...
  • Seite 33 • TV-Programmliste Der zu ändernde Sender, der mit den Tasten CH+ und CH- ausge- wählt wird, ist mit einem gelben Balken markiert. Das Programm läuft in dem kleinen Fenster auf der rechten Seite. Die Bearbeitungsmöglichkeiten sind über die folgenden 5 Tasten aktivierbar: 1.
  • Seite 34 wünschte Programm, welches zum Sperren markiert werden soll, aus und drücken die OK-Taste. Nach Eingabe des aktuellen PIN wird das Programm mit einem Schloss markiert. Sie können nun weitere Pro- gramme auswählen und durch Drücken der OK-Taste zum Sperren markieren. Drücken Sie die rote Funktionstaste, um die Funktion zu deaktivieren.
  • Seite 35 Wählen Sie nun mit den Tasten CH+ und CH- den von Ihnen ge- wünschten Ziel-Programmplatz aus. Durch Drücken der gelben Funk- tionstaste wird die Verschiebung ausgeführt. Beim Verlassen des Menüs mit der BACK-Taste und Bestätigung der Sicherheitsabfrage werden die verschobenen Programme gespeichert. 5.
  • Seite 36 Beim Verlassen des Menüpunkts „TV-Programmliste“ die Sicherheitsabfrage bestätigen, um die vorgenommenen Änderungen durchzuführen. Wird die Sicherheitsabfrage nicht bestätigt, verlassen Sie das Menü ohne Änderungen. • Radio-Programmliste Funktionen identisch mit TV-Programmliste. • Alle löschen Nach Eingabe des aktuellen Passworts und Bestätigung der Sicherheitsabfrage werden alle gespeicherten TV und Radio-Programme gelöscht.

  • Seite 37: Installation (Symbol: Sat-Antenne)

    Installation (Symbol: Sat-Antenne) • Antennenanschluss Hier können Sie festlegen, ob Sie eine feste Antenne oder eine Antenne mit Drehmotor an den Receiver angeschlossen haben. • Satellitenliste Die Liste aller gespeicherten Satelliten wird angezeigt. Sie können nun mit der OK-Taste die gewünschten Satelliten aktivieren oder de- aktivieren.
  • Seite 38 • Antenneneinstellung a.) Anleitung für Voreinstellung „Fest installierte Antennen“ Satellit: Satellitenauswahl. Hier werden die Satelliten ge- listet, welche im Untermenü Satellitenliste aktiviert sind. Den zu bearbeitenden Satellit auswählen. LNB Frequenz: Zum ausgewählten Satellit die entsprechen- de LNB-Frequenz einstellen. Universal oder Unicable einge- ben.
  • Seite 39 Örtliche Breite: Nur bei Auswahl „USALS“ im Punkt Motor- typ. Alle löschen: Sie können alle davor vorgenommenen Satelli- ten-Positionen löschen. Steht bei Auswahl „USALS“ im Punkt Motortyp nicht zur Verfügung. Motoreinstellung: Zugang zum DiSEqC1.2-Steuerzentrum. Einzelne Satelliten-Positionen sind hier speicherbar. Begrenzung: Festlegung des Drehradius. •...
  • Seite 40 • Multi-Satellitensuche Hier haben Sie die Möglichkeit, alle im Untermenü-Punkt „Satellitenlis- te“ aktivierten Satelliten auf einmal durchsuchen zu lassen. Die Ein- stellung der Suchfilter ist im vorherigen Untermenü-Punkt beschrie- ben. • TP-Liste In diesem Untermenü können Sie die Transponder der im Untermenü- Punkt „Satellitenliste“...
  • Seite 41 Geben Sie die Symbolrate 22000 mit den Tasten 0-9 auf der Fernbedienung ein. Stellen Sie die Polarisation H für Horizontal mit den Tasten V- und V+ ein. Die Eingaben speichern, indem Sie das Feld „Speicher“ mit der OK-Taste bestätigen. Der neuangelegte Transponder wird nun am Ende der Transponder- liste des Satellit ASTRA 19,2°...
  • Seite 42 Drücken Sie die blaue Funktionstaste auf Ihrer Fernbedie- nung. Das Feld „TP-Suche“ öffnet sich. Stellen Sie die bereits beschriebenen Suchfilter ein. Starten Sie die Suche, indem Sie das Feld „OK“ mit der OK- Taste bestätigen. Seite 42 von 72...
  • Seite 43 Die gefundenen Programme werden am Ende der allgemei- nen Satellitenliste angehängt. Vorgang ist beendet. Seite 43 von 72...

  • Seite 44: Systemeinstellungen (Symbol: Zahnrad)

    Systemeinstellungen (Symbol: Zahnrad) • Sprache Sprache: Auswahl der OSD-Menü-Sprache Erster Audiokanal: Vorauswahl der Audio-Sprache (wenn vom Sender angeboten) Zweiter Audiokanal: Vorauswahl der Audio-Sprache (wenn vom Sender angeboten) Teletext: Buchstaben-Auswahl für Teletext • TV-System Video-Auflösung: Auswahl der maximalen Video-Auflösung (Voreingestellt: 1080i_25) HDTV-Qualität bei HD-Programmen: ab 720p Verwendetes Farbschema beim Video-Signal: CVBS Verwendeter Anschluss: HDMI...
  • Seite 45 Bildschirm-Format: 4:3 LB, 4:3 PS, 16:9, Auto (voreingestellt ist Auto) Video-Signal: Einstellung des Farbschemas. Um die HDTV- Qualität von HD-Programmen zu erhalten, muss hier CVBS eingestellt sein. Digitaler Audioausgang: Voreingestellt: BS out • Bildschirmeinstellung Individualisierung des Bilds(Helligkeit, Kontrast, Sättigung, Farbe, Schärfe ) •...

  • Seite 46: Timer-Einstellung

    • Timer-Einstellung Mit der Funktion Timer können Sie den Receiver programmieren, zu einem festgelegten Zeitpunkt einen Vorgang, z.B. Aufnehmen, zu starten. Es stehen Ihnen 8 Timer-Vorprogrammierungen zur Verfü- gung. Untermenü Beschreibung Timer-Nummer Auswahl der Timernummer 1-8 Timer-Modus Art der Wiederholung (einmalig, täglich, wöchentlich, aus).
  • Seite 47 • PIN (Werkseitiges Passwort: 0000) Menü Sperren: Bei Aktivierung werden die wichtigsten Me- nüpunkte, die der Basiseinstellung des Receivers dienen, gesperrt. Programmsperre (Kindersicherung): Aktivieren / Deaktivie- ren um die Sperre der im Menüpunkt Programmliste ändern – TV-Programmliste/Radio-Programmliste gesperrten Pro- gramme zu aktivieren / deaktivieren. Neues Passwort: Festlegung eines neuen Passworts.

  • Seite 48: Einstellung (Symbol: Werkzeuge)

    Einstellung (Symbol: Werkzeuge) • Information Technische Informationen. Halten Sie diese Daten bereit, wenn Sie unsere Service-Hotline kontaktieren. • Werkseinstellungen (erfordert Passworteingabe) Receiver auf die Werkseinstellung zurückstellen. Alle durchgeführten Änderungen werden rückgängig gemacht. Der Receiver startet im Normal-Modus im Auslieferungszustand. Hinweis: Halten Sie die Standby-Taste an der Vorderseite Ihres Receivers länger als 10 Sekunden gedrückt, werden die Werkseinstellungen ebenfalls wieder...
  • Seite 49 • Software-Update (erfordert Passworteingabe) USB-Update: Software-Update über die USB-Schnittstelle. Das Software-Update über die USB-Schnittstelle ist die schnellste und bequemste Methode des Software- Updates. Sollten Sie ein Software-Update durchführen, ist die Methode über die USB-Schnittstelle zu bevorzu- gen. Aktuelle Software unter www.triax-gmbh.de. Update via Satellit: Notwendige Daten sind voreingestellt.
  • Seite 50 Senderliste laden Aufspielen einer bearbeiteten Liste über ein USB- Speichermedium. • Common Interface CI+/CI-Modul und Smartcard sind nicht im Lieferumfang enthalten Mit dem Receiver können Sie auch verschlüsselte Programme be- trachten. Dazu müssen Sie die Smartcard des Programmanbieters und ein entsprechendes CI+ -oder CI-Modul besitzen. Der Receiver verfügt über einen CI+-Modul-Steckplatz.
  • Seite 51 Chip Ihrer Smartcard eingesteckt werden muss, müssen Sie zunächst den Chip einsetzen und dann das CI-Modul in den Common Interface- Einschub einstecken. Schließen Sie nun die Klappe des Common Interface- Einschubs, falls kein externes USB-Speichermedium angeschlossen ist. Dadurch schützen Sie das Innere Ihres Receivers vor Verschmutzung.
  • Seite 52 Media Player (nur aktiv bei eingestecktem lesbaren USB- Speichermedium) Stecken Sie ein lesbares USB-Speichermedium in die USB- Schnittstelle an der Receiver-Vorderseite ein. Lesbare Dateien und Ordner werden angezeigt. Seite 52 von 72...
  • Seite 53 Durch drücken der EPG-Taste können Sie zwischen den verschiede- nen Kategorien wechseln. Zur Auswahl stehen Bild, Video, Aufnah- men und Musik. Lesbare Bilddateien werden in dem schwarzen Feld zusätzlich als Vorschau angezeigt, wenn sie markiert sind. Lesbare Bilddateien (jpg-Dateien) Einzelne, in der Vorschau gezeigte Bilder, können durch Drücken der OK-Taste im Vollbild einzeln gezeigt werden.
  • Seite 54 Mit der info- Funktionstaste „Einstellung“ passen Sie die Diashow Ihren Wünschen an. Zeit: Dauer der Bild-Einblendung während der Diashow. Wiederholen: Endlos-Wiedergabe der Diashow aktivieren oder deaktivieren. Mit der gelben Funktionstaste „Löschen“ entfernen Sie die jeweils markierte Bilddatei aus der Diashow-Liste. Mit der blauen Funktions- taste „Alle löschen“...

  • Seite 55: Spiele (Symbol:spielfiguren)

    Spiele (Symbol:Spielfiguren) Ihnen stehen die aufgelisteten Spiele zur Verfügung. Wir wünschen Ihnen viel Spaß! Seite 55 von 72...

  • Seite 56: Externer Speicher (Symbol: Filmrolle)

    Externer Speicher (Symbol: Filmrolle) Bei der Verwendung dieses Hauptmenü-Punkts muss ein USB-Speichermedium korrekt angeschlossen sein. Verschlüsselt aufgenommene Programme können nur bei Einschub des entsprechenden CI+/CI- Moduls und Smartcard entschlüsselt wiedergegeben werden. Abhängig davon ob der Service vom Programm- anbieter unterstützt wird. •...
  • Seite 57 so dass Sie an dieser Stelle weiter sehen können. Um diese Funktion nutzen zu können, muss dieser Punkt eingeschaltet sein. Drücken Sie die PAUSE-Taste einmal im Normalbe- trieb. Sobald Sie die Sendung weiter sehen wollen, drücken Sie die Wiedergabe-Taste. Sie sehen das Programm nun von diesem Zeitpunkt ab, von dem Sie die PAUSE-Taste gedrückt hatten.

  • Seite 58: Tasten Mit Sonderfunktionen

    Tasten mit Sonderfunktionen Umschalten TV/R Mit der TV/R-Taste können Sie zwischen Fernseher und der Radio- Funktion hin- und herschalten. Der Receiver überträgt bei der Radio-Übertragung ein Radiopro- gramm und zeigt ein Hintergrundbild an. Um von der Radio-Übertragung zum Fernsehprogramm zu- rückzuschalten, drücken Sie auf der Fernbedienung die TV/Radio-Taste.

  • Seite 59: Back

    BACK Zum Verlassen von Menüs und/oder Anwendungen. Normalmodus: Aufrufen der Programmliste. Menü / Anwendungen: Bestätigung V+ / V- Normalmodus: Lautstärkeregelung Bei aktivierter Programmliste: Umschalten in 10er-Schritten. Im Menü: Cursorfunktion CH+ / CH- Normalmodus: Kanalwechsel in 1er-Schritten (programmweise). Bei aktivierter Programmliste: Programmwechsel in 1er-Schritten (programmweise).

  • Seite 60: Epg

    Elektronische Programmzeitschrift (Electronic Program Guide). Der EPG liefert Programminformationen in Tabellenform, falls diese vom Sender zur Verfügung gestellt werden. Es werden Informationen zur Sendezeit und zum Programminhalt geliefert. Mit den Tasten V-, V+, CH- und CH+ navigieren Sie in der EPG- Tabelle die Markierung.

  • Seite 61: Info

    In der Fußzeile können Sie mit den Tasten OK, V- und V+ folgende Befehle auswählen: Zurück zur vorherigen Seite (BACK). Zurück zur aktuellen Uhrzeit. Blättern zwischen den Ereignissen Im 2-Stunden-Intervall blättern Tagweise blättern zwischen den Ereignissen. INFO Akustisches Signal zum Ausrichten der Satelliten-Antenne Zur Verwendung darf kein externes USB-Speichermedium angeschlossen sein.

  • Seite 62: Sub

    die Signal-Qualität angezeigt. Das akustische Signal ertönt, falls die- ses im Menü Systemeinstellungen – Andere –Tonsignal aktiviert ist. Ein lauteres und höheres Signal zeigt eine bessere Ausrichtung der Antenne an. Liefert ein Programm ein digitales Subtitle-Signal, können Sie dieses mit dieser Taste ein- bzw. ausschalten. Unter Subtitle versteht man den Untertitel, welcher programmabhän- gig gesendet wird.

  • Seite 63: Tasten Mit Pvr-Funktionen

    Tasten mit PVR-Funktionen ● Einmaliges Drücken: Direkte Aufnahme des laufenden Programms. Nochmaliges Drücken: Einstellen der Aufnahme-Dauer in hh:mm. Einmaliges Drücken: Beenden der Aufnahme nach Bestätigen der Sicherheitsabfrage. ► Wiedergabe-Taste. Durch Drücken dieser Taste wird die Wiedergabe der ausgewählten Aufnahme gestartet bzw. fortgesetzt. Drücken Sie zuvor die MOVIE-Taste um die Liste der Aufnahmen des Receivers aufzurufen.

  • Seite 64: Reinigen

    Aufrufen des Bilder-Datenverzeichnisses. Reinigen Achtung! Der Receiver darf nicht nass werden. Reinigen Sie ihn niemals mit einem nassen Tuch. Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel wie Benzin oder Verdünnung. Diese Mittel können die Oberfläche des Gehäuses beschädigen. Reinigen Sie das Gehäuse des Receivers nur mit einem tro- ckenen Tuch.

  • Seite 65: Tips Und Tricks / Probleme Lösen

    Tips und Tricks / Probleme lösen Sollten die hier aufgeführten Lösungsvorschläge die Fehlfunktionen nicht beseitigen, führen Sie bitte einen Werks-Reset wie folgt durch: Halten Sie die Standby-Taste an der Vorderseite Ihres Receivers län- ger als 10 Sekunden gedrückt. Jetzt werden die Werkseinstellungen wieder geladen.
  • Seite 66 bar, TV-Gerät zeigt Das TV-Gerät ist nicht im HDMI-/AV-Modus. kein Bild an. Schalten Sie das TV-Gerät auf den jeweiligen AV- Eingang. Schlechtes Bild, Blo- Die Antenne ist nicht genau auf den Satelliten ausge- ckierfehler, Klötz- richtet. chenbildung, Kein Richten Sie die Antenne genauer aus. Benützen Sie dafür die INFO-Taste auf der Fernbedienung.
  • Seite 67 Favoritenliste verlas- FAV-Taste drücken, 1-Taste drücken Passwort Das werkseitige Passwort lautet 0000 Persönliches Pass- Bitte kontaktieren Sie die Service Hotline, falls Sie Ihr wort vergessen persönliches Passwort vergessen haben. Senderlisten-Editor Auf der Homepage www.triax-gmbh.de steht ein Sender- listen-Editor zum Download bereit. Werkseinstellung Halten Sie die Standby-Taste an der Vorderseite Ihres Receivers länger als 10 Sekunden gedrückt, werden die...

  • Seite 68: Entsorgen

    Entsorgen Receiver Europäische Entsorgungsrichtlinie 2002/96/EG Werfen Sie den Receiver keinesfalls in den normalen Hausmüll. Er- kundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Mög- lichkeiten einer umweltund sachgerechten Entsorgung des Geräts. Batterien Werfen Sie Batterien keinesfalls in den normalen Hausmüll. Batterien können Giftstoffe enthalten.

  • Seite 69: Technische Daten

    Technische Daten Receiver Maße in mm (B × T × H) 310 x 200 x 50 Gewicht in Gramm ca. Receiver 1400 g Fernbedienung 80 g (ohne Batterien) Eingangsfrequenzbereich 950 MHz ~ 2150 MHz IF-Bandbreite 55 MHz/8 MHz (unter 5MS/s) Stromversorgung LNB 13/18 V, 0,30 A max.

  • Seite 70: Konformitätserklärung

    YPbPr Komponentenausgang USB 2.0-Schnittstelle CI Slot CI+-Schnittstelle (1 x) Stromversorgung Netzteil-Eingangsspannung 100-240 V ~, 50/60 Hz Leistungsaufnahme ca. 15 W (Betrieb mit Single LNB) ca. 1 W (Bereitschaft) max. 33 W Betriebstemperatur 0 ºC ~ +40 ºC Lagerungstemperatur – 40 ºC ~ + 65 ºC Konformitätserklärung Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen:...

  • Seite 71: Hersteller

    Hersteller Sehr geehrter Kunde, unsere Erfahrung hat gezeigt, dass sich viele Reklamationsgründe durch ein einfaches Telefongespräch lösen lassen. Sollten Sie Probleme mit Ihrem Gerät haben, kontaktieren Sie bitte erst unsere Technische Support-Line. Diese Vorgehensweise erspart Ihnen Zeit und eventuellen Ärger Unter unserer Technischen Support-Line erfahren Sie auch die ge- naue Vorgehensweise der Garantieabwicklung, falls Sie Ihr Gerät wirklich einschicken müssen.
  • Seite 72 www.triax-gmbh.de S-HD 100 CI+-00_05-2011 Seite 72 von 72...
