Folgen Sie den nachstehenden Anweisungen für die Installation des Receivers.
Schritt 1: Anschlüsse
Verbinden Sie mit einem Antennenanschlusskabel den Ausgang der Antennensteckdose oder
DVB-T Antenne mit dem Anschluss "Antenna Input". Wenn Sie über diesen Anschluss weitere
Signale empfangen, welche Sie weiterleiten möchten, verwenden Sie den Anschluss "Loop out"
am Receiver. In diesem Beispiel (1) z.B. für analoge Programme zum TV-Gerät.
Model ohne Modulator (MAX T150)::
Der Receiver MAX T150 verfügt über keinen eingebauten Modulator und muss deshalb über
den Scart-Anschluss mit dem TV-Gerät verbunden werden.
Receiver MAX T160 mit Modulator:
Beispiel 2
Das Ausgangssignal des Receivers wird durch den Modulator in ein RF-Signal umgewandelt,
welches jeder Fernseher (ohne Scart-Anschluss) empfangen kann (Beispiel 2).
Wenn Ihr TV-Gerät über mindestens einen freien Scart-Anschluss verfügt, sollten Sie diesen
Anschluss wählen. Dieser Anschluss gewährleistet eine bessere Qualität und der Ton wird
in STEREO übertragen (Beispiel 3).
Den Ausgangskanal des Modulators können Sie wie im Kapitel 5.2 beschrieben ändern.
Schnellinstallation
Koaxkabel (Liegt nicht bei)
Scart-Kabel (Liegt nicht bei) Modulatorverbindung
Pag.1
Koaxkabel (Liegt nicht bei)
Scart-Kabel (Liegt nicht bei)

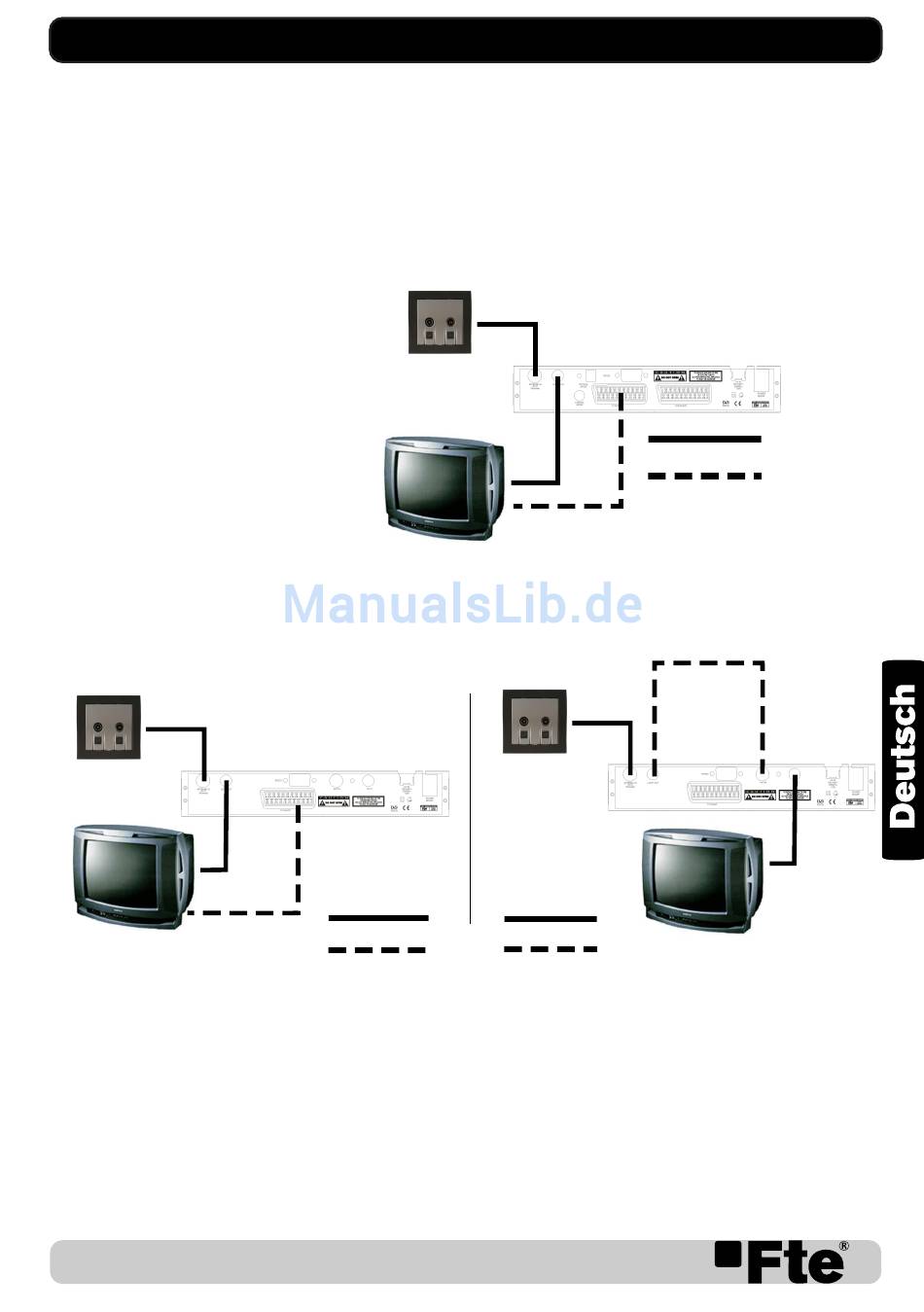

Beispiel1
Koaxkabel (Liegt nicht bei)
Beispiel 3
