INSTALLATIONSMENÜ

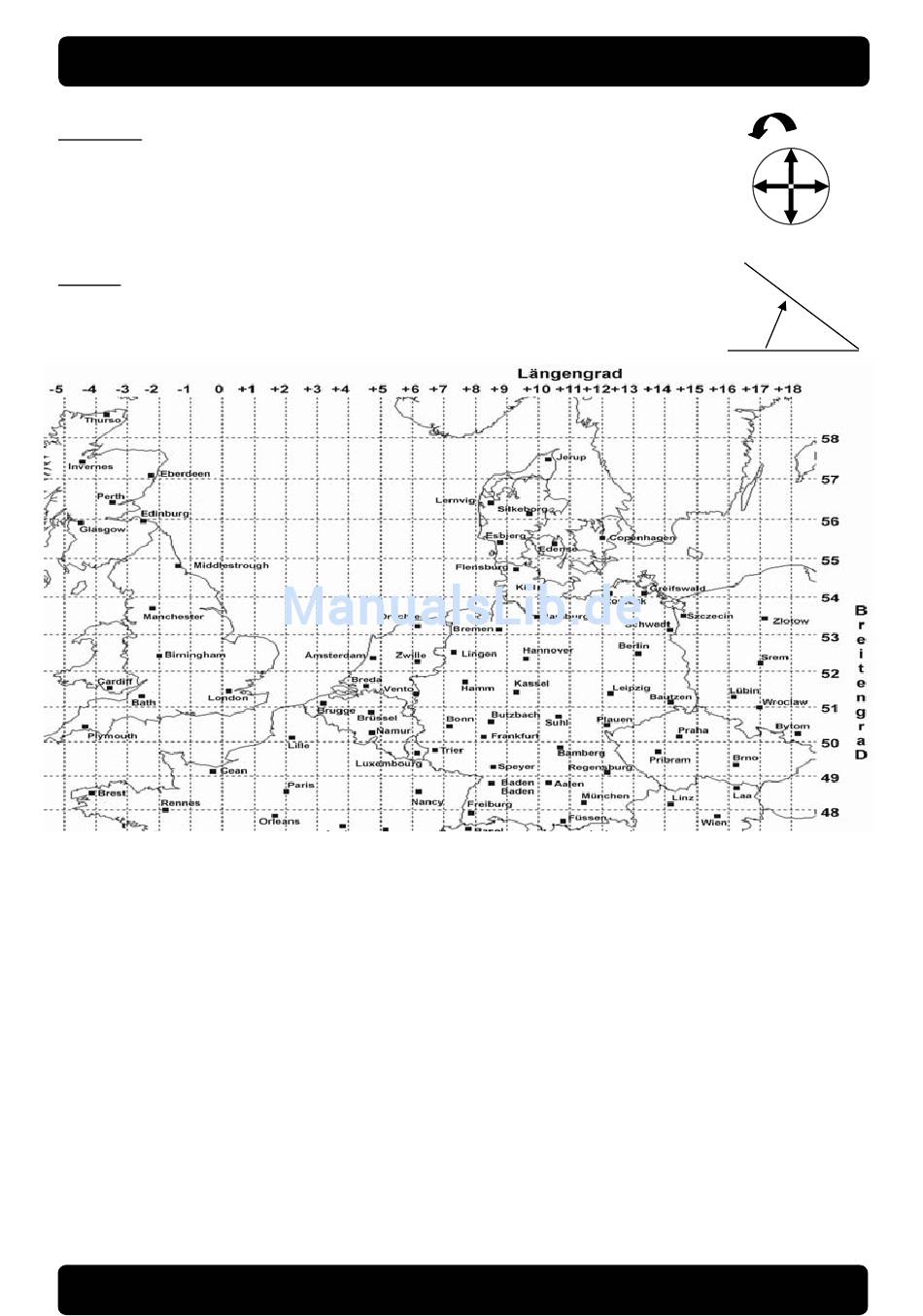

Ausrichtung
Süd
Hier bekommen Sie angezeigt wie weit Sie die Antenne horizontal bezogen
13,59°
auf die Richtung Süd drehen müssen.
Beispiel Frankfurt: 13,59° von Süd Richtung Osten.
Ost
West
Oder als Angabe einer Himmelsrichtung:
Süd = 180° - 13,59° = 166,41° auf der Kompassrose.
Nord
Steigung
Hier bekommen Sie angezeigt wie weit Sie die Antenne vertikal anheben sollen.
Beispiel Frankfurt: 31,74° nach oben
Diesen Wert können Sie meistens an einer Skala an der Halterung des Reflektors
31,74°
einstellen.
4.7. Unicable Einstellugen
- 34 -
Technische Änderungen und Irrtümer vorbehalten
MAX S102 D
Version 1.1
