M2Tech
YOUNG
384
H
/32bit digital-TO-ANALOG CONVERTER
k
z
www.m2tech.biz
REVISION 1.o – NOVEMBER 2010

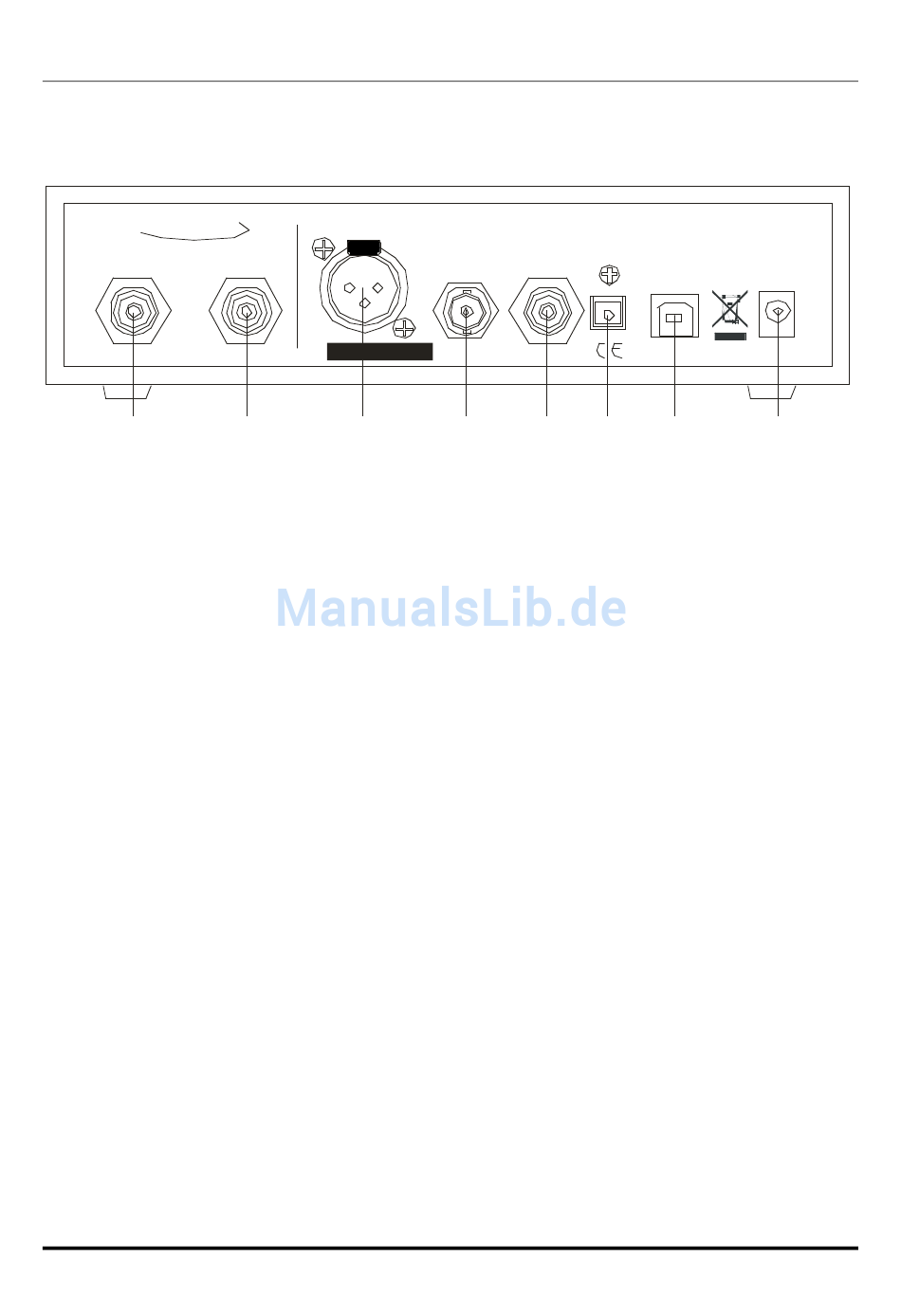

3. Rückseite
M2TECH
YOUNG
AES/EBU
384H 32BIT DIGITAL-to-ANALOG CONVERTER
kZ
PUSH
TOSLINK
RIGHT OUT
LEFT OUT
S/PDIF 1
S/PDIF 2
DC IN
USB 2.0
15-18V
DC
S/N:
MADE IN ITALY
4
5
6
7
8
9
10
11
Figur 2
4) analoger Ausgang rechter Kanal. Verbinden Sie diesen mit dem rechten Kanal des Verstärkers
bzw. Vorverstärkers, RCA-female
5) analoger Ausgang linker Kanal. Verbinden Sie diesen mit dem linken Kanal des Verstärkers
bzw. Vorverstärkers, RCA-female
6) digitaler AES/EBU Eingang. Für AES/EBU Datenströme auch in professionellem Format. XLR
female
7, 8) digitale S/PDIF digital Eingänge. Für S/PDIF Datenströme. RCA und echte 75 Ohm BNC-
female Buchsen.
TM
TM
TM
9) optisch digitaler Toslink
Eingang. Optischer Eingang für Toslink
-Kabel. Toslink
-
Buchse.
10) USB 2.0 Eingang. Verbindung zu PC or Macintosh mit USB 2.0 A-B Kabel. USB 2.0 B
female.
11 Stromeingang. Verbindung zum mitgeliefertem Netzteil oder jedem anderen Netzteil mit einer
Kapazität von 15-18V/500mA. 5.5mm/2.1mm Buchse (female, Der Stecker ist positiv).
Copyright © 2010, M2Tech Snc di Manunta & Marino
Higoto GmbH, digital-highend.
7
