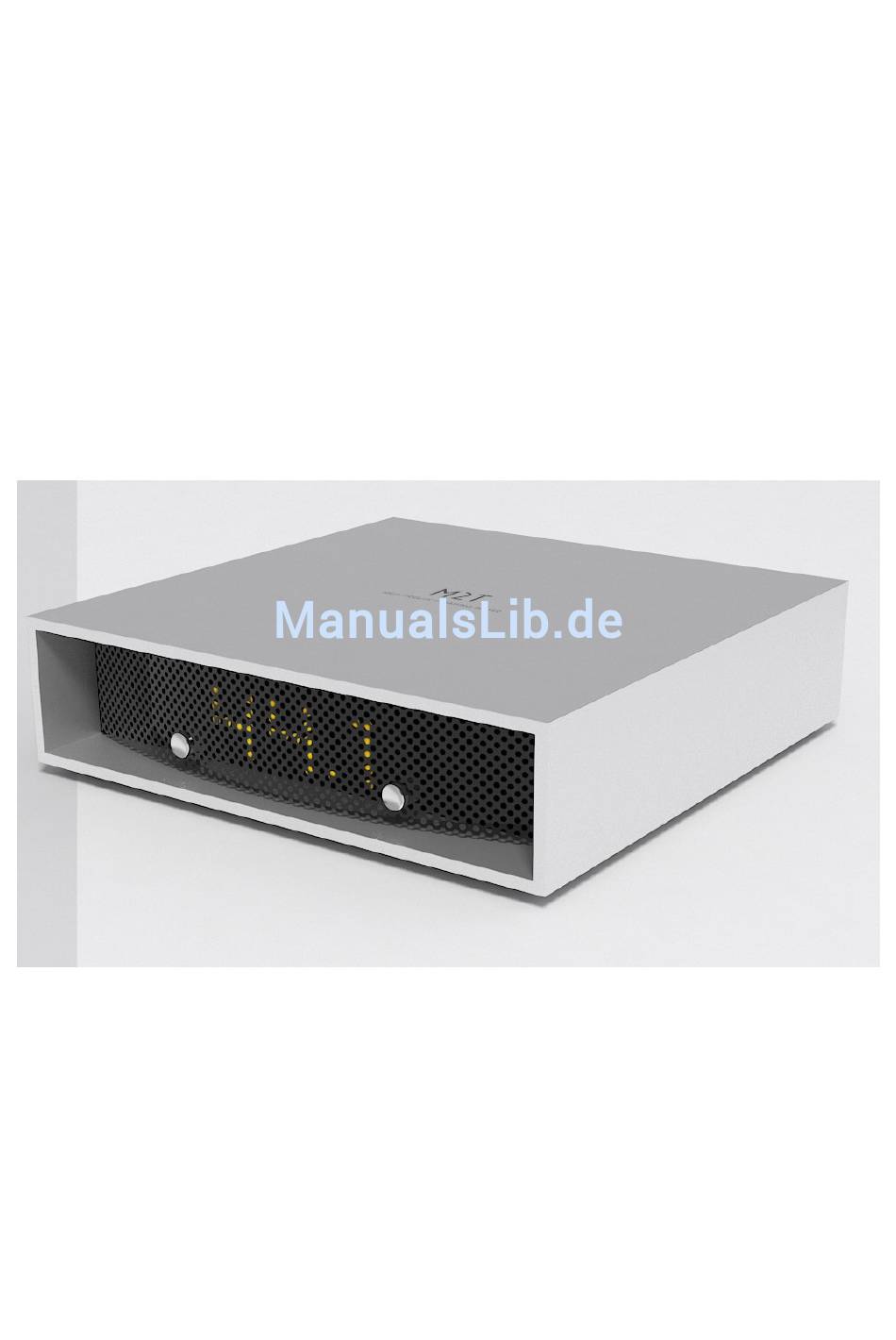

M2TECH YOUNG Bedienungsanleitung

384khz/32bit digital-zu-analog konverter
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
M2TECH
YOUNG
384
H
/32BIT DIGITAL-ZU-ANALOG KONVERTER
K
Z
BEDIENUNGSANLEITUNG
REV. 1.0 – 11/2010

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für M2TECH YOUNG

Inhaltszusammenfassung für M2TECH YOUNG

  • Seite 1 M2TECH YOUNG /32BIT DIGITAL-ZU-ANALOG KONVERTER BEDIENUNGSANLEITUNG REV. 1.0 – 11/2010...

  • Seite 2: Recycling

    By making sure that this unit is correctly recycled, you will help preventing potential damages to environment and human health, which could be caused by a wrong treatment of this product as generic garbage. Materials recycling helps saving natural resources. For more in-depth information about recycling this product, please contact M2Tech Snc di Manunta & Marino.
  • Seite 3 Der YOUNG stellt eine Vielzahl an Eingängen zur Verfügung, welche zu fast allen Digitalquellen passt Wir wissen, dass Ihre Ansprüche an den YOUNG erfüllt werden: Sie Ihre Musik auf eine Weise hören, wie Sie es vorher noch nie erlebt haben. Bereiten Sie sich auf ein komplett neues Hörerlebnis vor.

  • Seite 4: Inhaltsverzeichnis

    5.4.2. Manuelle Deinstallation der Treiber auf Windows PCs Seite 14 5.4.3. Deinstallation der Treiber am Mac Seite 15 6. Konfiguration des Computers zur Nutzung des YOUNG Seite 16 6.1. Konfiguration unter Windows XP 6.1.1. Konfiguration von Direct Sound mit Windows XP Seite 16 6.1.2.

  • Seite 5: Auspacken Und Platzieren

    • eine Bedienungsanleitung. Sollte etwas fehlen, so kontaktieren Sie bitte Ihren Händler. Entnehmen Sie den YOUNG und stellen Sie ihn auf eine sichere Unterlage, entfernt von Wärmequellen. Vermeiden Sie eine direkte Sonneneinstrahlung auf das Gerät. Gewährleisten Sie ausreichend Raum zur Wärmeabfuhr. Der YOUNG produziert auf Grund seiner effizienten Bauaart während des Betriebs Abwärme, deshalb sollte eine adäquate Wärmeableitung gewährleistet sein.

  • Seite 6: Vorderseite

    3) Display. Multifunktions Matrix-Display. Wenn die Eingangsquelle gewählt wurde, wird diese auf dem Display angezeigt. Während der Funktion wird die Frequenzrate der übertragenen Musikfiles angezeigt. Ein Bindestrich informiert über einen Verbindungsabbruch. Copyright © 2010, M2Tech Snc di Manunta & Marino Higoto GmbH, digital-highend.

  • Seite 7: Rückseite

    10) USB 2.0 Eingang. Verbindung zu PC or Macintosh mit USB 2.0 A-B Kabel. USB 2.0 B female. 11 Stromeingang. Verbindung zum mitgeliefertem Netzteil oder jedem anderen Netzteil mit einer Kapazität von 15-18V/500mA. 5.5mm/2.1mm Buchse (female, Der Stecker ist positiv). Copyright © 2010, M2Tech Snc di Manunta & Marino Higoto GmbH, digital-highend.

  • Seite 8: Verbindung Aller Eingangsquellen Und Des Netzteils

    Verbinden Sie das Digitalkabel Ihrer Digitalquelle (CD-Player, DAT Tape Recorder, DAB/DVB/SAT-Tuner) mit den digitalen Eingängen des YOUNG (Figur 2, 6-9). Verbinden Sie das Netzteil mit dem YOUNG (Figur 2, 11), das Gerät ist nun betriebsbereit. Wenn noch kein Treiber auf Ihrem Computer installiert ist, wird automatisch der Installations- Wizard erscheinen.

  • Seite 9: Treiberinstallation Windows-Rechner

    REVISION 1.o – NOVEMBER 2010 5.2.1. automatische Treiberinstallation Windows-Rechner Verbinden Sie den am Strom angeschlossene YOUNG mit Ihrem PC. Folgen Sie den Anweisungen auf dem Bildschirm. Wählen Sie die Option „Jetzt nicht“, wie auf dem Bild ersichtlich (Figur 3). Figur 3 Copyright ©...
  • Seite 10 Wählen Sie die automatische Installation (wie empfohlen) und fahren Sie mit dem nächsten Schritt fort. Geben Sie den Ort der vorher geöffneten zip-Dateien an und fahren Sie mit der Installation fort. Folgendes Fenster wird erscheinen: Figur 5 Copyright © 2010, M2Tech Snc di Manunta & Marino Higoto GmbH, digital-highend.

  • Seite 11: Manuelle Treiberinstallation

    Möglichkeiten der Installation, „setup32.exe“ und „setup64.exe“. Ersteres ist für 32bit Betriebssysteme, letzteres für 64bit Betriebssysteme. Klicken Sie auf die entsprechende Datei, ohne den YOUNG mit Ihrem Rechner zu verbinden. Der Treiber wird nun auf Ihrem PC installiert. 5.3. Installation der Treiber für Mac Doppelklicken Sie auf die zip-Datei, um sie zu öffnen.
  • Seite 12 Nach der Eingabe werden Sie um die Bestätigung gebeten, die Installation bis zum Neustart des Computers fortzuführen. Klicken Sie auf den „Weiter“-Knopf. Die Installation wird fortgeführt, bis das letzte Fenster erscheint, dass Sie über die erfolgreiche Installation informiert. Copyright © 2010, M2Tech Snc di Manunta & Marino Higoto GmbH, digital-highend.
  • Seite 13 M2Tech YOUNG /32bit digital-TO-ANALOG CONVERTER www.m2tech.biz REVISION 1.o – NOVEMBER 2010 Figur 9 Klicken Sie auf den „Neustart“-Knopf und vervollständigen Sie den Installationsprozess. Figur 10 Copyright © 2010, M2Tech Snc di Manunta & Marino Higoto GmbH, digital-highend.

  • Seite 14: Deinstallation Der Treiber

    Treibern und doppelklicken Sie auf diese. 5.4.2. Manuelle Deinstallation der Treiber auf Windows PCs Verbinden Sie den YOUNG mit Ihrem PC. Gehen Sie zum Kontrollfeld und aktivieren Sie das „System“-Utility, wählen Sie dann „Hardware“. Öffen die das periphere Management-Fenster. Sie finden den YOUNG in der Rubrik „Audio, Video and Game Controllers“...

  • Seite 15: Deinstallation Der Treiber Am Mac

    5.4.3. Deinstallation der Treiber am Mac Öffnen Sie die „Konsole“ und geben Sie folgenden Befehl ein: sudo mv /System/Library/Extensions/YOUNG.kext /tmp sudo touch /System/Library/Extensions sudo pkgutil --forget com.m2tech.driver Starten Sie Ihren Mac neu! Copyright © 2010, M2Tech Snc di Manunta & Marino Higoto GmbH, digital-highend.

  • Seite 16: Konfiguration Des Computers Zur Nutzung Des Young

    Monkey Media oder JRiver. 6.1.1. Konfiguration von Direct Sound mit Windows XP Verbinden Sie den YOUNG mit Ihrem PC. Öffnen Sie dann das Kontrollfeld und starten Sie „Sound und Audio Periphals“ Wählen sie „Audio“. Im vordefinierten Drop-Down Menü der Option „Playback“...

  • Seite 17: Konfiguration Für Das Kernelstreaming Mit Windows Xp

    KS-Modus zu betreiben. Wenn es im KS-Modus betrieben wird, ist es notwendig, dass keine andere Applikation auf den YOUNG im DS-Modus zugreift. Wenn dies der Fall ist, wird der Kernel Mixer von Windows XP die Treiber des YOUNG kontrollieren, so dass keine Anwendung im KS-Modus arbeiten kann.

  • Seite 18: Konfiguration Für Das Kernelstreaming Mit Windows Vista

    Player eingestellt werden. Wenn Sie z.B. FooBar verwenden, YOUNG müssen Sie bei eingestecktem im Ordner File/Preferences/Playback/Output „ KS: M2Tech 384/32 DAC “ als Ausgabegerät auswählen. Andere Player werden auf andere Weise eingestellt (siehe Abschnitt 7.) Copyright © 2010, M2Tech Snc di Manunta & Marino Higoto GmbH, digital-highend.

  • Seite 19: Konfiguration Eines Mac

    REVISION 1.o – NOVEMBER 2010 6.3. Konfiguration eines Mac. Gehen Sie zu den „Systemeinstellungen“ und wählen Sie „Ton“. In der Rubrik „Ausgabe“ wählen Sie “KS M2Tech 384/32 DAC” als Ausgabegerät, siehe Bild: Figur 14 Copyright © 2010, M2Tech Snc di Manunta & Marino...

  • Seite 20: Konfiguration Von Audioplayern Für Den Kernelstreaming-Modus: Beispiele

    Plug-Ins nutzen. Das Freeware-Plug-In für das Kernel Streaming können Sie unter www.stevemonks.com/ksplugin/ herunter geladen werden. Laden Sie die zip-Datei herunter, extrahieren sie die dll datei und kopieren Sie diese im den Plug In Copyright © 2010, M2Tech Snc di Manunta & Marino Higoto GmbH, digital-highend.
  • Seite 21 REVISION 1.o – NOVEMBER 2010 Ordner des Winamp Ordners. Wählen Sie durch Mausklick mit der rechten Taste und angeschlossenem YOUNG das Menü „Display/Select Plu Ins. Das Einstellungsfenster von Winamp wird sich öffnen. Figur 16 Gehen Sie zu „Plug-In/Output“ und wählen Sie „Kernel Streaming Output“. Klicken Sie dann auf den Knopf „Konfigurieren“...

  • Seite 22: Konfiguration Des Players Für Wasapi: Beispiel

    Dateien in den Komponenten-Ordner kopieren. Starten Sie FooBar neu, gehen Sie zum File/Preferences/Playback/Ausgabe-Fenster und stellen Sie die Parameter, wie auf dem Bild gezeigt, ein. Copyright © 2010, M2Tech Snc di Manunta & Marino Higoto GmbH, digital-highend.

  • Seite 23: Verwendung Eines Anderen Netzteils

    Sollten Sie ein anderes Netzteil verwenden wollen, so beachten Sie bitte die Spezifikationen in Abschnitt 11. 10. Reinigung/Pflege Der YOUNG sollte nur mit einem weichen, feuchten Tuch gereinigt werden.. Um Schäden an der Oberfläche zu vermeiden, sollten Sie weder Alkohol noch andere Reinigungsflüssigkeiten zur Pflege verwenden.

  • Seite 24: Hinweise Zur Verwendung Des Usb-Eingangs

    REVISION 1.o – NOVEMBER 2010 11. Hinweise zur Verwendung des USB-Eingangs Abhängig vom PC oder Mac, der mit dem YOUNG verwendet wird, kann es notwendig sein, den YOUNG zuerst einzuschalten, bevor er mit dem Rechner verbunden wird. Bitte probieren Sie aus, welcher Weg für Sie der Richtige ist.
  • Seite 25 M2Tech YOUNG /32bit digital-TO-ANALOG CONVERTER www.m2tech.biz REVISION 1.o – NOVEMBER 2010 Copyright © 2010, M2Tech Snc di Manunta & Marino Higoto GmbH, digital-highend.
