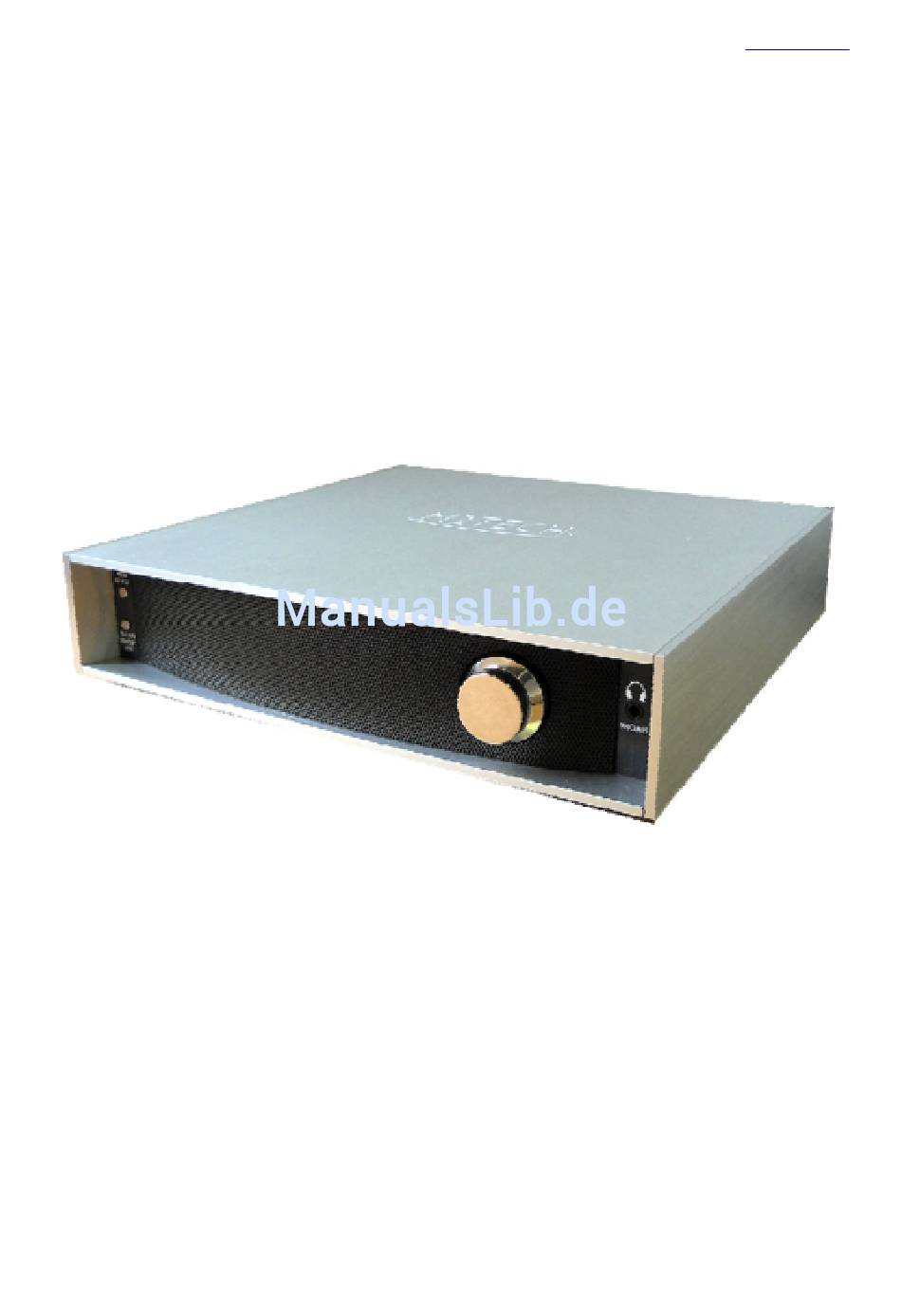

VAUGHAN
M2Tech
384 kHz/32 bit Digital-zu-Analog Konverter
www.m2tech.biz
REVISION IPRA – Mai 2012
______________________________________________________________________________________________________________________________________________
M2TECH
VAUGHAN
384 kHz/32 bit Digital-zu-Analog Konverter
Bedienungsanleitung
-Vorabversion-
Warning!
Changes or modifications not authorized by the manufacturer can invalidate the
compliance to CE regulations and cause the unit to be no more suitable to use. The
manufacturer refuses every responsibility regarding damages to people or things
due to the use of a unit which has been subject to unauthorized modifications or to
misuse or to malfunction of a unit which has been subject to unauthorized
modifications.
1
Änderungen, Irrtümer vorbehalten, Copyright © 2012, Higoto GmbH
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für M2TECH VAUGHAN
Inhaltszusammenfassung für M2TECH VAUGHAN
- Seite 1 VAUGHAN M2Tech 384 kHz/32 bit Digital-zu-Analog Konverter www.m2tech.biz REVISION IPRA – Mai 2012 ______________________________________________________________________________________________________________________________________________ M2TECH VAUGHAN 384 kHz/32 bit Digital-zu-Analog Konverter Bedienungsanleitung -Vorabversion- Warning! Changes or modifications not authorized by the manufacturer can invalidate the compliance to CE regulations and cause the unit to be no more suitable to use. The manufacturer refuses every responsibility regarding damages to people or things due to the use of a unit which has been subject to unauthorized modifications or to...
- Seite 2 Materials recycling helps saving natural resources. For more in-depth information about recycling this product, please contact M2Tech Srl. Änderungen, Irrtümer vorbehalten, Copyright © 2012, Higoto GmbH...
- Seite 3 REVISION IPRA – Mai 2012 ______________________________________________________________________________________________________________________________________________ Lieber Kunde, vielen Dank, dass Sie den VAUGHAN erworben haben. Mit diesem Gerät besitzen Sie einen erstklassigen Digital-Analog-Konverter mit vielen einzigartigen Eigenschaften, der konzipiert wurde, die bestmögliche Audioperformance aus Ihren Musikdateien zu erzielen. Zwar ist es heutzutage leicht, Musikdateien aus Ihrem PC oder Macintosh-Rechner zu führen, doch ist es sehr schwierig, dabei beste Klangeigenschaften zu erreichen, da sowohl die Einschränkungen des USB 1.1 Audiostandards als auch die in den Rechnern verbauten digitalen...
-
Seite 4: Inhaltsverzeichnis
Konfiguration des Computers zur Nutzung des VAUGHAN 7.1. Konfiguration unter Windows XP 7.1.1 Konfiguration von Direct Sound mit Windows XP 7.1.2 Konfiguration für das Kernelstreaming mit Windows XP 7.1.3 Verwendung des VAUGHAN im Kernelstreaming und Direct Sound Modus Änderungen, Irrtümer vorbehalten, Copyright © 2012, Higoto GmbH... - Seite 5 VAUGHAN M2Tech 384 kHz/32 bit Digital-zu-Analog Konverter www.m2tech.biz REVISION IPRA – Mai 2012 ______________________________________________________________________________________________________________________________________________ 7.2. Konfiguration eines PC mit Windows Vista oder Windows 7 7.2.1 Konfiguration von Direct Sound mit Windows Vista oder Windows 7 7.2.2 Konfiguration für das Kernelstreaming mit Windows Vista oder Windows 7 7.2.3 Konfiguration für WASAPI mit Windows Vista oder Windows 7...
-
Seite 6: Packungsinhalt
Sollte eines der o.g. Teile fehlen, kontaktieren Sie bitte Ihren Händler. Hinweise zum Aufstellen des VAUGHAN Packen Sie den VAUGHAN aus und stellen Sie ihn auf eine stabile Unterlage, entfernt von Wärmequellen. Vermeiden Sie direkte Sonneneinstrahlung auf das Gerät. Stellen Sie sicher, dass das Gerät genügend Freiraum zur Abgabe der Abwärme hat. -
Seite 7: Vorderseite
Menu/Select-Knopf: wird zum Zugang zum Menü oder zur Wahl einer Menüoption benutzt 2) Escape/Standby/Off-Knopf: wird zum Abbruch einer Menüwahl, zur Wahl des Standby- Modus oder zum Ausschalten des VAUGHAN benutzt Linkes Display: zeigt gewählten Eingang oder den Menüpunkt an Rechtes Display: zeigt Samplingrate oder die Auswahl für die Menüoptionen an Drehknopf: wird zur Einstellung der Lautstärke oder zum Scrollen durch die Menüauswahl... -
Seite 8: Rückseite
ST™ optischer Digitaleingang: Kann für zwei Stereoeingänge oder als Dual-Mono- E ingang konfiguriert werden. ST™ Stecker 14) I²S Eingang: Akzeptiert I²S Audiosignale. RJ45 8-poliger Stecker, female mit M2Tech proprietäterer Pinbelegung (siehe Abschnitt 12, Seite 22) 15) Eingang für externe Clock: Akzeptiert Master- und Word Clocks mit automatischer Anpassung (siehe Abschnitt 13, Seite 22). -
Seite 9: Fernbedienung
VAUGHAN M2Tech 384 kHz/32 bit Digital-zu-Analog Konverter www.m2tech.biz REVISION IPRA – Mai 2012 ______________________________________________________________________________________________________________________________________________ 4. Fernbedienung Stby/On: Aktiviert das Gerät, wenn im Standby-Modus und versetzt es in den Standby-Modus, wenn es eingeschaltet ist. Dim: Erlaubt die Wahl zwischen 6 verschiedenen Display- Helligkeitsstufen. -
Seite 10: Gerät Anschließen/Verbinden
Bitte beziehen Sie sich auf die Beschreibung der Rückseite, Abschnitt 3, Seite 8. Verbinden Sie den „B“ Stecker des USB 2.0 A-B Kabels mit der USB-Buchse des VAUGHAN (16). Verbinden Sie den „A“ Stecker des USB 2.0 A-B Kabels mit dem USB-Port Ihres Computers. -
Seite 11: Treiberinstallation
6. Treiberinstallation 6.1 Treiber herunterladen Die Treiber für den VAUGHAN sind die gleichen Treiber wie die des M2Tech YOUNG und sind liegen auf www.m2tech.biz/download.asp zum Herunterladen bereit. Laden Sie den für Ihren Computer und Ihr Betriebssystem benötigten Treiber herunter. Treiber für Windows-Betriebssysteme liegen in komprimierten, sog. - Seite 12 VAUGHAN M2Tech 384 kHz/32 bit Digital-zu-Analog Konverter www.m2tech.biz REVISION IPRA – Mai 2012 ______________________________________________________________________________________________________________________________________________ Betätigen Sie den „Weiter“-Button, folgendes Fenster öffnet sich: Wählen Sie die automatische Installation (wie empfohlen) und fahren Sie mit dem nächsten Schritt fort. Geben Sie den Ort der vorher geöffneten zip-Dateien an und fahren Sie mit der Installation fort.
-
Seite 13: Manuelle Treiberinstallation
Möglichkeiten der Installation, „setup32.exe“ und „setup64.exe“. Ersteres ist für 32bit Betriebssysteme, letzteres für 64bit Betriebssysteme. Klicken Sie auf die entsprechende Datei, ohne den VAUGHAN mit Ihrem Rechner zu verbinden. Der Treiber wird nun auf Ihrem PC installiert. 6.3 Installation der Treiber auf einem Mac Doppelklicken Sie auf die zip-Datei, um sie zu öffnen. - Seite 14 VAUGHAN M2Tech 384 kHz/32 bit Digital-zu-Analog Konverter www.m2tech.biz REVISION IPRA – Mai 2012 ______________________________________________________________________________________________________________________________________________ Folgendes Fenster wird erscheinen: Klicken Sie auf den „Fortfahren“-Knopf. Der Installationsprozess wird fortgeführt und folgendes Fenster wird erscheinen: Bitte wählen Sie „Installation für alle Benutzer“, drücken Sie dann den „Fortfahren“-Knopf. Ein neues Fenster wird erscheinen und Sie werden zur Eingabe des Administrator-Passwortes aufgefordert.
-
Seite 15: Deinstallation Der Treiber
VAUGHAN M2Tech 384 kHz/32 bit Digital-zu-Analog Konverter www.m2tech.biz REVISION IPRA – Mai 2012 ______________________________________________________________________________________________________________________________________________ informiert. Klicken Sie auf den „Neustart“-Knopf und vervollständigen Sie den Installationsprozess. 6.4. Deinstallation der Treiber Manchmal kann es notwendig sein, die Treiber zu deinstallieren, um die vorherige Version der Treiber zu installieren. -
Seite 16: Deinstallation Der Treiber Bei Windows Pcs Nach Einer Treiber
Treibern und doppelklicken Sie auf diese. 6.4.2. Manuelle Deinstallation der Treiber auf Windows-PCs Verbinden Sie den VAUGHAN mit Ihrem PC. Gehen Sie zum Kontrollfeld und aktivieren Sie das „System“-Utility, wählen Sie dann „Hardware“. Öffen die das periphere Management-Fenster. Sie finden den VAUGHAN in der Rubrik „Audio, Video and Game Controllers“... -
Seite 17: Konfiguration Von Direct Sound Mit Windows Xp
Monkey Media oder JRiver. 7.1.1. Konfiguration von Direct Sound mit Windows XP Verbinden Sie den VAUGHAN mit Ihrem PC. Öffnen Sie dann das Kontrollfeld und starten Sie „Sound und Audio Periphals“ Wählen sie „Audio“. Im vordefinierten Drop-Down Menü der Option „Playback“... -
Seite 18: Konfiguration Eines Pc Mit Windows Vista Oder Windows
KS-Modus arbeiten kann. Ein PC-Neustart oder das Entfernen des VAUGHAN bringt Abhilfe. 7.2. Konfiguration eines PC mit Windows Vista oder Windows 7 Ein PC mit Windows Vista oder Windows 7 kann den VAUGHAN auf verschieden Arten benutzen. Im DS-, KS-Modus oder als WASAPI (Windows Audio Session API). -
Seite 19: Konfiguration Für Wasapi Mit Windows Vista Oder Windows
VAUGHAN müssen Sie bei eingestecktem im Ordner File/Preferences/Playback/Output „ KS: M2Tech 384/32 DAC “ als Ausgabegerät auswählen. Andere Player werden auf andere Weise eingestellt (siehe Abschnitt 7, Seite 16.) 7.3. Konfiguration eines Mac. Gehen Sie zu den „Systemeinstellungen“ und wählen Sie „Ton“. In der Rubrik „Ausgabe“ wählen Sie “KS M2Tech 384/32 DAC”... -
Seite 20: Winamp Und Mediamonkey
Laden Sie die zip-Datei herunter, extrahieren sie die dll datei und kopieren Sie diese im den Plug In Ordner des Winamp Ordners. Wählen Sie durch Mausklick mit der rechten Taste und angeschlossenem VAUGHAN das Menü „Display/Select Plug Ins“. Das Einstellungsfenster von Winamp wird sich öffnen. -
Seite 21: Foobar
VAUGHAN M2Tech 384 kHz/32 bit Digital-zu-Analog Konverter www.m2tech.biz REVISION IPRA – Mai 2012 ______________________________________________________________________________________________________________________________________________ Gehen Sie zu „Plug-In/Output“ und wählen Sie „Kernel Streaming Output“. Klicken Sie dann auf den Knopf „Konfigurieren“ und wählen Sie aus den Kernel Streamings Einstellungen „ Kernel Streaming“... -
Seite 22: Reinigung/Pflege
REVISION IPRA – Mai 2012 ______________________________________________________________________________________________________________________________________________ 10. Reinigung/Pflege Der VAUGHAN sollte nur mit einem weichen, feuchten Tuch gereinigt werden.. Um Schäden an der Oberfläche zu vermeiden, sollten Sie weder Alkohol noch andere Reinigungsflüssigkeiten zur Pflege verwenden. 11. Tipps zur Nutzung des USB-Eingangs Abhängig vom benutzten PC oder Mac ist es entweder notwendig, diesen entweder erst mit dem... -
Seite 23: Stereo Und Dual-Mono
REVISION IPRA – Mai 2012 ______________________________________________________________________________________________________________________________________________ Die Master Clock ist ein Hochfrequenz-Clock (22.5792MHz oder 24.576MHz), die vom VAUGHAN zur Versorgung aller digitalen Audioschaltkreise verwandt wird. Die Word Clock ist ein Synchronisatons-Clock, die mit derselben Frequenz wie die des eingespielten Signals arbeitet. Der VAUGHAN ist in der Lage, Clockfrequenz und Clocktyp automatisch zu erkennen. -
Seite 24: Konfiguration
Kapazität im Laufe seines Lebens abnimmt. 16. Konfiguration Der VAUGHAN ist ein wandlungsfähiges Gerät, dass vielfältig konfiguriert werden kann. Die Konfigurationen werden über ein Menü realisiert, welches sowohl über die Frontblende als auch über die Fernbedienung gesteuert werden kann. - Seite 25 Die zwei ersten Optionen lassen nur eine Auswahl zu, wie die Lautstärke im Display angezeigt wird. Der dritte Modus schaltet die Lautstärkenregelung aus (empfohlen, wenn der VAUGHAN als Quelle mit Vorverstärker oder Vollverstärker genutzt wird). Bitte beachten Sie, dass bei Ausschalten der Lautstärkeregelung die zuvor eingestellte Lautstärke gespeichert wird.
-
Seite 26: Technische Spezifikationen
VAUGHAN M2Tech 384 kHz/32 bit Digital-zu-Analog Konverter www.m2tech.biz REVISION IPRA – Mai 2012 ______________________________________________________________________________________________________________________________________________ Außerdem wird immer dann ein Ladezyklus in Gang gesetzt, wenn das Gerät in den Standby-Modus gesetzt wird. Dies stellt die höchstmögliche Akkulebenszeit sicher. Im „AC“-Modus wird das Gerät zur Nutzung des AC/DC-Konverters gezwungen. Dies ist dann nötig, wenn der Akku defekt oder ausgebaut sein sollte. - Seite 27 VAUGHAN M2Tech 384 kHz/32 bit Digital-zu-Analog Konverter www.m2tech.biz REVISION IPRA – Mai 2012 ______________________________________________________________________________________________________________________________________________ Toslink™-Eingangs-Bitrate: bis zu 15Mbps (bis zu 192kHz Samplerate im Dual-Mono Modus) I²S-Eingangs-Bitrate bis zu 24.576Mbps (bis zu 384kHz Samplerate) Analog Ausgangsspannung: 2.65V @ 0dBFS (unsymmetrisch) 5.3V...
