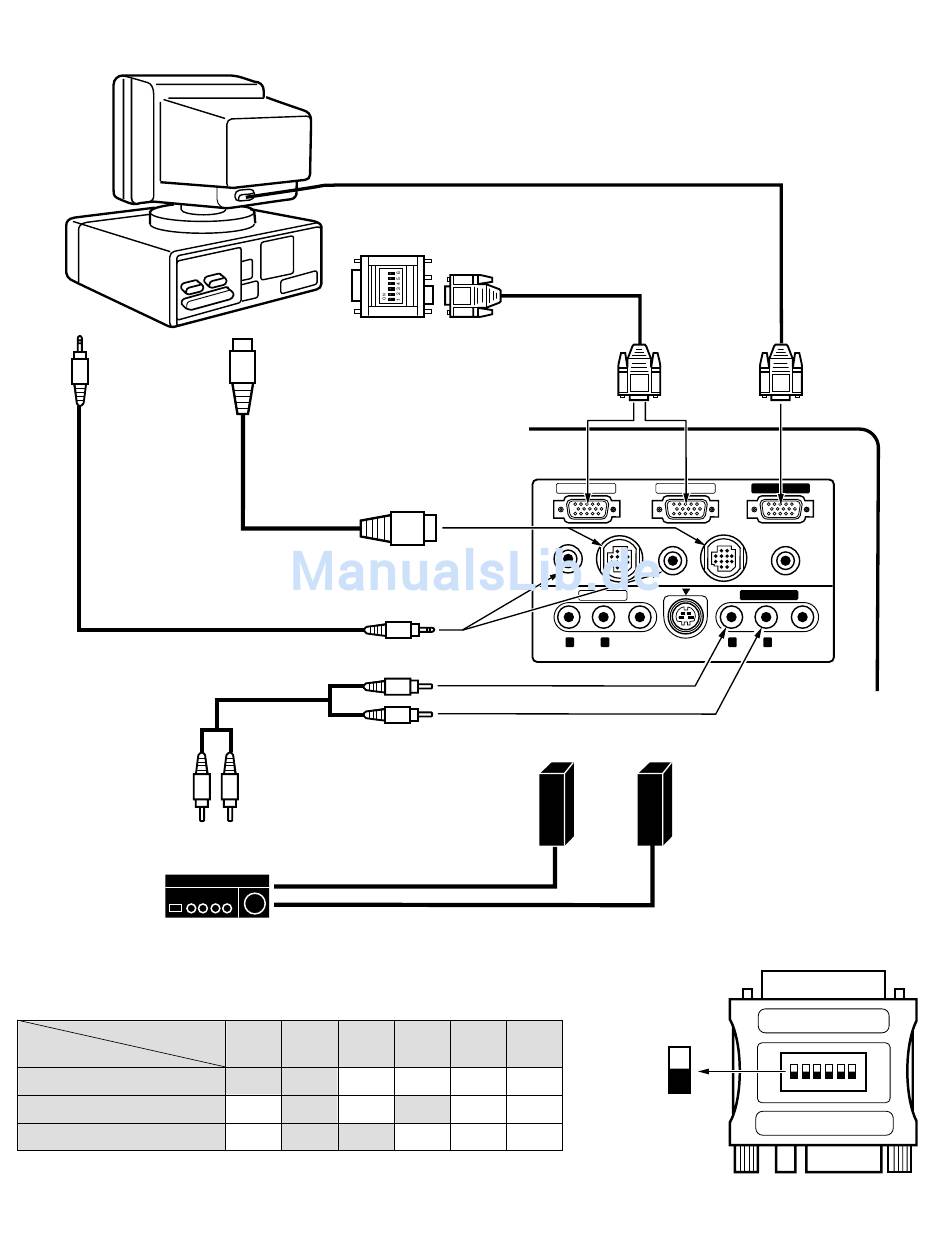

Anschluß eines Macintosh-Computers
Computer
Audioausgang
Audiokabel
(nicht mitgeliefert)
R
Audioeingang
Verstärker
Stellen Sie die DIP-Schalter vor dem Einschalten des Projektors und des
Computers wie in der Abbildung gezeigt, entsprechend der zu
verwendenden Bildauflösung.
Schalter
Bildauflösung
13"-Bildschirm (640 x 480)
16"-Bildschirm (832 x 624)
19"-Bildschitm (1024 x 768)
HINWEIS: Führen Sie die Anschlüsse wie in der obenstehenden Abbildung gezeigt aus. Schalten Sie nach dem
Anschließen zuerst den Projektor, und erst dann den Monitor und den Computer ein.
Computerausgang
VGA/MAC-Adapter
(nicht mitgeliefert)
ADB-Eingang
Mauskabel für
ADB-Schnittstelle
(nicht mitgeliefert)
Steuerausgang 1 oder 2
(mitgeliefert)
Audioeingang vom
Computer
Audio-
Monitorausgang
L
Lautsprecherausgang
L
R
1
2
3
ON
ON
OFF
OFF
OFF
ON
OFF
ON
OFF
ON
ON
OFF
VGA-Kabel
(mitgeliefert)
Computereingang
1 oder 2
COMPUTER IN 1
AUDIO 1
CONTROL PORT 1
(STEREO)
AV IN
R
AUDIO
Lautsprecher (L)
4
5
6
OFF
OFF
OFF
OFF
OFF
OFF
– 12 –
Monitorkabel
(nicht mitgeliefert)
COMPUTER IN 2
MONITOR OUT
AUDIO 2
CONTROL PORT 2
EXT. SP
(STEREO)
(STEREO)
MONITOR OUT
L
R
L
AUDIO
VIDEO
S-VIDEO
(MONO)
Lautsprecher (R)
VGA/MAC-Adapter
Schalter 1 ~ 6
ON
OFF
Monitorausgang
(8Ω)
VIDEO
ON
DIP
1 2
3 4 5 6
