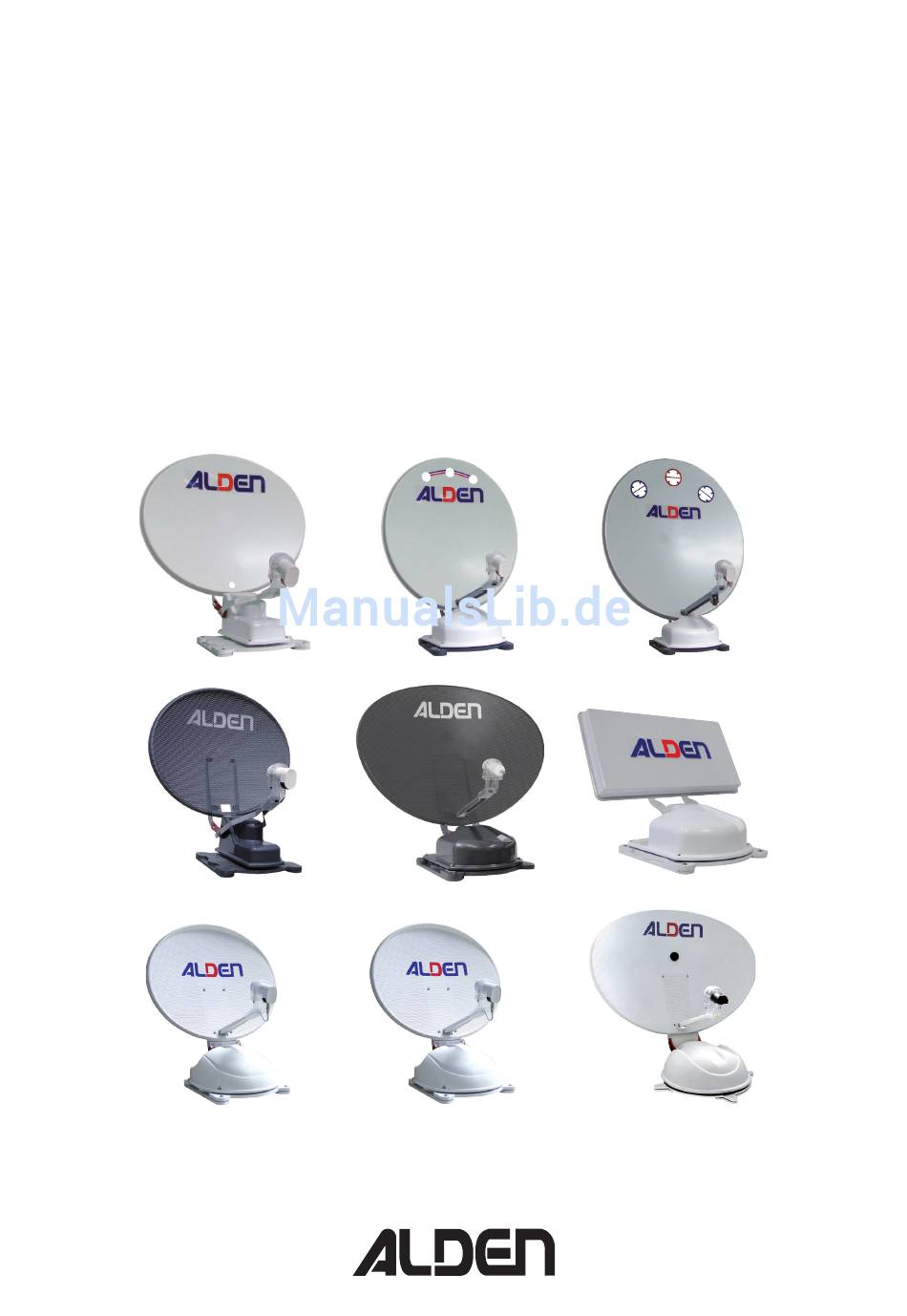

ALDEN AS2 Anleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
ALD-10764
220515
Antennes satellites automatiques ALDEN
ALDEN automatische Sat-Anlagen
ALDEN automatic satellite systems
Guide d'installation
Aufbau-Anleitung
Installation guide
Onelight 65
Orbiter 65
Orbiter 85
Planar®
Onelight 60 Platinium
Orbiter 80 Platinium
AS3®
AS4®

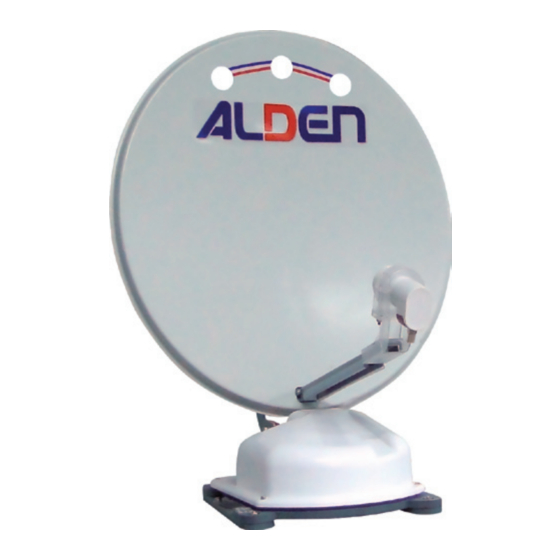

AS2®
modèles déposés - photos non contractuelles - document établi sous réserve de modifications techniques
Geschütztes Model - Technische Änderungen vorbehalten.
Register pattern • Design and specifications are subject to change without notice.
Z.A. du Hairy
F-67230 HUTTENHEIM
www.alden.fr
Inhaltsverzeichnis
Verwandte Anleitungen für ALDEN AS2
Inhaltszusammenfassung für ALDEN AS2
- Seite 1 ALD-10764 220515 Antennes satellites automatiques ALDEN ALDEN automatische Sat-Anlagen ALDEN automatic satellite systems Guide d’installation Aufbau-Anleitung Installation guide Onelight 65 Orbiter 65 Orbiter 85 Planar® Onelight 60 Platinium Orbiter 80 Platinium AS3® AS4® AS2® modèles déposés - photos non contractuelles - document établi sous réserve de modifications techniques Geschütztes Model - Technische Änderungen vorbehalten.
- Seite 17 Die Vervielfältigung oder Teilvervielfältigung dieses Handbuches ist ohne eine schriftliche Zustimmung von Seiten der Firma ALDEN untersagt. ALDEN lehnt jegliche Verantwortung, welcher Natur diese auch sein möge, ab vor allem für jeden Unfall oder Vorfall im Falle der Nichtbeachtung der angegebenen Anweisungen, sowohl bei der Installation als auch bei der Bedienung.
- Seite 18 Das LNB darf nur angeschlossen werden, wenn die Stromversorgung des Receivers unterbrochen wurde. Andernfalls kann es zur Beschädigung der elektronischen Elemente der LNB kommen. Benutzen Sie nur ALDEN-Originalteile und -zubehör, andernfalls entfällt die Garantie. Ausschließlich speziallisierte und von ALDEN authorisierte Techniker dürfen Änderrungen und/oder Reparaturen vornehmen.
-
Seite 19: Vor Der Installation
Receiver) an eine vorhandende Stromversorgung des Aufbaus ® ® im Wohnmobil. Alden schreibt ausdrücklich vor, dass der 12V-Anschluss direkt an der Bordbatterie mit einer 5Ah Sicherung zu machen ist. Sollte das nicht möglich sein, stellen Sie sicher, dass der Ein/Aus-Schalter des AIO für ®... -
Seite 20: Aufbau Der Sat-Anlage
Aufbau der Sat-Anlage A. Aufbaustelle auf dem Dach. Eine Sat-Antenne muß sich immer in entgegengesetzter Fahrtrichtung des Fahrzeuges schließen. Nie nach Vorne oder zur Seite. Wenn möglich, installieren Sie die Anlage auf eine ebene Fläche. Vermeiden Sie gewölbte und schiefe Ebene. FAUX JUSTE Fahrtrichtung... - Seite 21 Achtung: Nur das Klebeset mit dem Sonderaktivierungsmittel ALDEN, entspricht den Sicherheitsvorschriften von ALDEN. Machen Sie den Kunden auf die Gefahren aufmerksam, die bei starken Winden entstehen können. Bitten Sie ihn nur dann wegzufahren, wenn die Antenne eingefahren ist. Bei Nichtbeachtung dieser Hinweise wird die Garantie nichtig 4,4-diisocyanate de diphénylméthane...
- Seite 22 Außeneinheit an die Antenne kleben: 1. Markieren Sie mit Hilfe eines Bleistifts, die Stelle der Antenne auf dem Dach. 2. Schmirgeln Sie die zu klebenden Flächen (Dach und unter den Befestigungsfüßen der Außeneinheit der Antenne) mit Schmirgelpapier ab (durchschnittliches Korngröße). 3.
-
Seite 23: Allgemeine Anschlussplan Mit Steuerreceiver
Allgemeine Anschlussplan mit Steuerreceiver Nur AS2®, Onelight, Orbiter, Planar®, Eurobird und Skymatic Koaxialkabel * ACHTUNG: Bitte den Attenuator -20dB auf den Koaxial Kable anschließen. Motorkabel VIDEO SAT IN 9/16V DC CONTACT TV OUT optional HDMI SAT OUT COAXIAL TV SCART... - Seite 24 Allgemeine Anschlussplan mit Steuerreceiver Nur AS3® und AS4® Koaxialkabel Steuerkabel Motorkabel VIDEO SAT IN 9/16V DC CONTACT TV OUT optional HDMI SAT OUT COAXIAL TV SCART DATA MOTOR HDMI-Kabel 12V Stromversorgung für den Fernseher + nach Kontakt. (D+) Mindestens 1,5A. externer IR- Empfänger ALD-10764...
- Seite 25 Allgemeine Anschlussplan mit A.I.O® Nur AS2®, Onelight, Orbiter, Planar®, Eurobird und Skymatic Koaxialkabel * ACHTUNG: Bitte den Attenuator -20dB auf den Koaxial Kable anschließen. Motorkabel POWER 12 V DATA HDMI RF TV TV SCART CI SLOT + nach Kontakt. Mindestens 1,5A.
- Seite 26 Allgemeine Anschlussplan mit A.I.O® Nur AS3® und AS4® Steuerkabel Koaxialkabel Motorkabel POWER 12 V DATA HDMI RF TV TV SCART CI SLOT + nach Kontakt. Mindestens 1,5A. ALD-10764...
-
Seite 27: Montage Einer Twin-Anlage
Montage einer TWIN-Anlage Bitte folgen Sie der Anweisung auf Seite 23-26 um das Motor- und Koaxialkabel 1 zu verbinden. Koaxialkabel 1 Koaxialkabel 2 Motorkabel VIDEO SAT IN 9/16V DC TV OUT optional HDMI SAT OUT COAXIAL TV SCART HDMI-Kabel 12V Stromversorgung für den Fernseher externer IR- Empfänger... -
Seite 28: Was Machen Im Fall Einer Störung
Inbetriebnahme der Antenne Bei einer Benutzung mit einem ALDEN-Receiver oder einen ALDEN-Sat-Suchmodul (S.S.C.®), funktionniert die Suche nach dem Satelliten vollautomatisch. Für weitere Erklärungen und Hinweise, lesen Sie die Anleitung des Receivers oder S.S.C.®-Moduls. Was machen im Fall einer Störung? Überprüfen Anschlüsse,... - Seite 29 Windskala Die folgende Tabelle stellt die Klassifikation der Winde dar. Ab einer Windstärke von 5 wird empfohlen, die beweglichen Ausrüstungen einzufahren (Sonnenkollektoren, Satellitenantennen). Ab einer Windstärke von 7 müssen die beweglichen Ausrüstungen eingefahren werden. Windgeschwindigkeit Stärke Name Bodenwirkung Knoten Km/h Windstille <1 <1...
- Seite 30 Nichtigkeit der Garantie. Dem Kunden und dem Käufer steht keine Entschädigung zu, welcher Art sie auch sein möge. Die SAS ALDEN kann für Vorfälle oder Schäden, die infolge einer Nichtbeachtung der Empfehlungen der SAS ALDEN entstanden sind, nicht verantwortlich gemacht werden. Zur Erinnerung: Jede elektrische Anlage muss durch eine entsprechende Sicherung geschützt sein.
- Seite 31 Garantie : Im Störungsfall, kontaktieren Sie Ihren Händler. ACHTUNG: Die Garantie wird im Falle eines Eingriffs ohne vorherige Genehmigung Seitens der Firma ALDEN nichtig. Füllen Sie diesen Schein aus und schicken Sie ihn zusammen mit einer Fotokopie der Rechnung an die folgende Adresse: ALDEN - Z.A.
